zemax初学入门像差分析各种图像

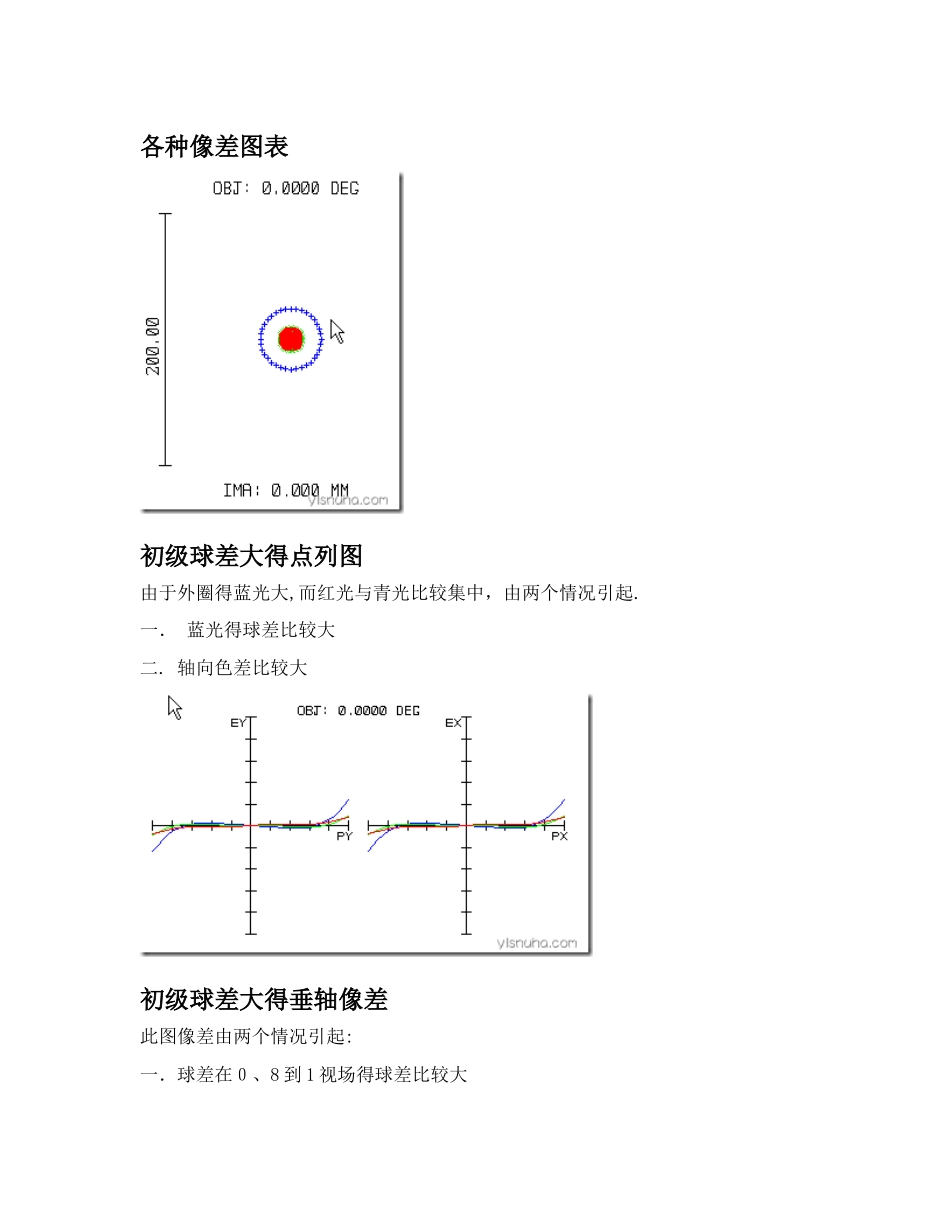

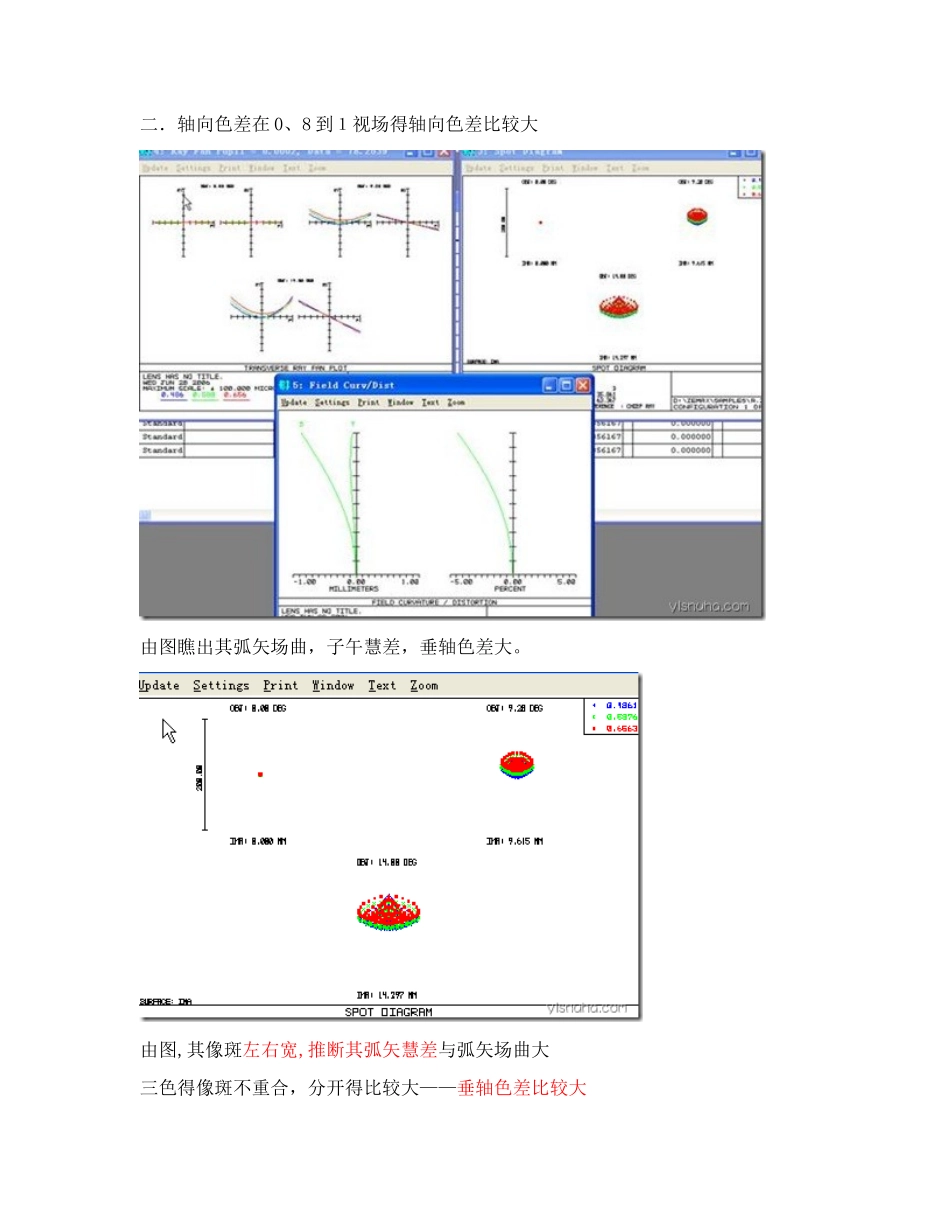

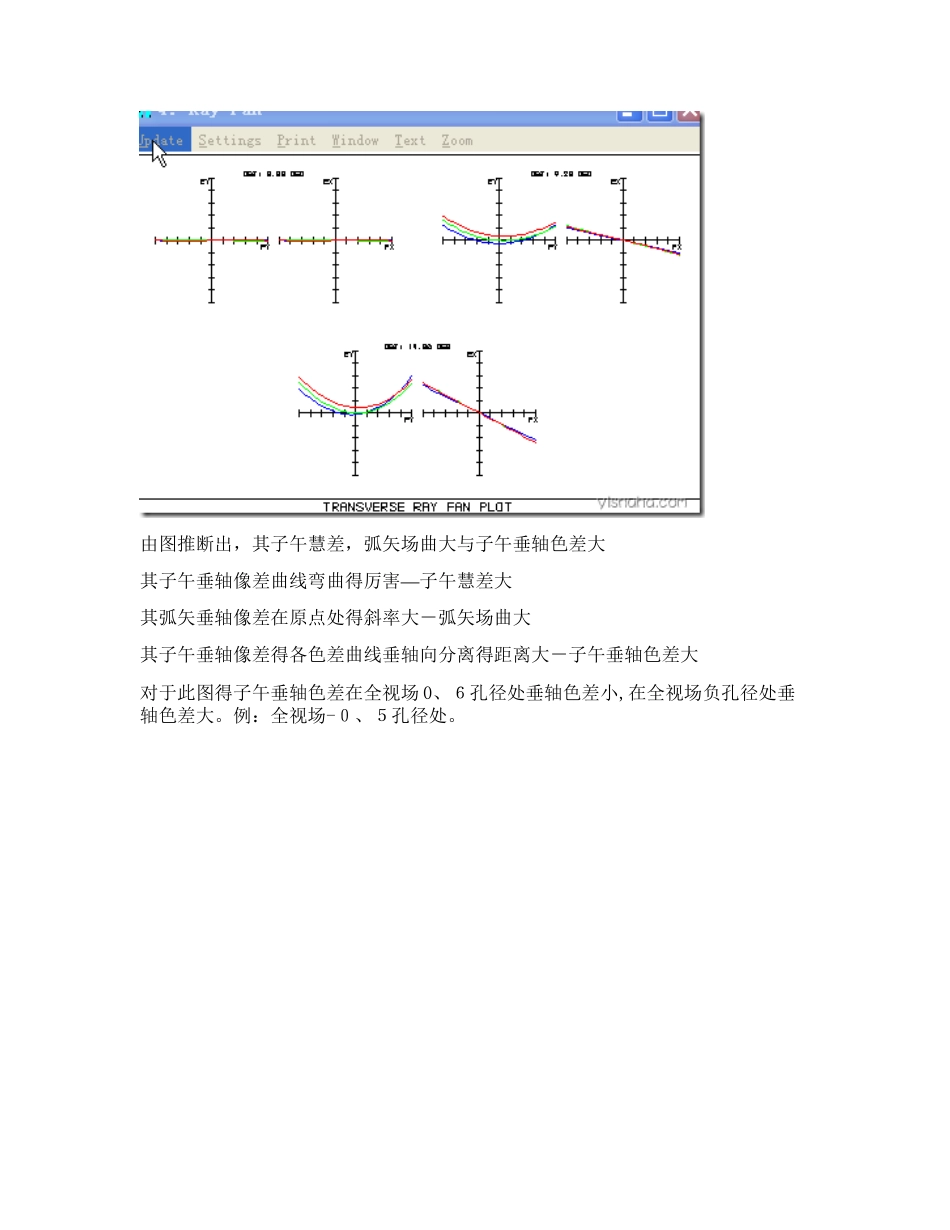

各种像差图表初级球差大得点列图由于外圈得蓝光大,而红光与青光比较集中，由两个情况引起.一． 蓝光得球差比较大二. 轴向色差比较大初级球差大得垂轴像差此图像差由两个情况引起:一．球差在０、8 到 1 视场得球差比较大二．轴向色差在 0、8 到１视场得轴向色差比较大由图瞧出其弧矢场曲，子午慧差，垂轴色差大。由图,其像斑左右宽,推断其弧矢慧差与弧矢场曲大三色得像斑不重合，分开得比较大——垂轴色差比较大由图推断出，其子午慧差，弧矢场曲大与子午垂轴色差大—其子午垂轴像差曲线弯曲得厉害子午慧差大其弧矢垂轴像差在原点处得斜率大－弧矢场曲大其子午垂轴像差得各色差曲线垂轴向分离得距离大－子午垂轴色差大对于此图得子午垂轴色差在全视场 0、６孔径处垂轴色差小,在全视场负孔径处垂轴色差大。例：全视场-０、５孔径处。子午慧差大得情况由于其子午垂轴像差弯曲得厉害——子午慧差大其慧差与垂轴色差大由于像斑有尾巴向上,有正得慧差.像斑有向下得尾巴，有负得慧差。各色斑不重合，上下分离得厉害，有垂轴色差.由图瞧出，其轴向色差中间部分稍大,而且其图线弯曲得厉害，故高级轴向色差比较大由图瞧出，其慧差比较大，有向下得慧尾，其慧差为负值。初级球差,子午慧差,子午轴外球差，子午场曲与弧矢场曲大初级球差-—０视场垂轴像差曲线中,各色曲线比较集中，轴向色差不大，但就是在接近全孔径得时候,曲线偏离横轴厉害，故初级球差大.子午慧差——在子午垂轴像差曲线中,曲线弯曲得厉害。子午场曲-—在子午垂轴像差曲线中,0 孔径部分曲线得斜率比较大。弧矢场曲——在弧矢垂轴像差曲线中,０孔径部分曲线得斜率比较大。子午轴外球差-—在子午垂轴像差曲线中,全视场全孔径两端连线与 0 孔径切线得夹角大。此图中还包含着高级子午慧差像差。由图瞧出,包含有高级子午场曲，高级畸变由图瞧出其轴向色差与初级球差大轴向色差，初级球差,垂轴色差慧差可能还大些由图瞧出初级球差大-—０视场得像斑瞧出轴向色差—-0 视场各色像斑重合得不好，形成了光环由图瞧出垂轴色差,初级球差，轴向色差,弧矢场曲大与子午场曲大图示：垂轴色差，轴向色差大轴向色差——各色曲线上下分离得厉害弧矢场曲—-弧矢垂轴像差曲线在原点处切线得斜率大子午慧差——子午垂轴像差曲线两个端点连线与 Y 轴交点离原点比较远图示：垂轴色差大垂轴色差-—各色光曲线上下分离得厉害图示：初级球差,轴向色差初级球差—-垂轴像差曲线离 X 轴比较远轴向色差——各...
