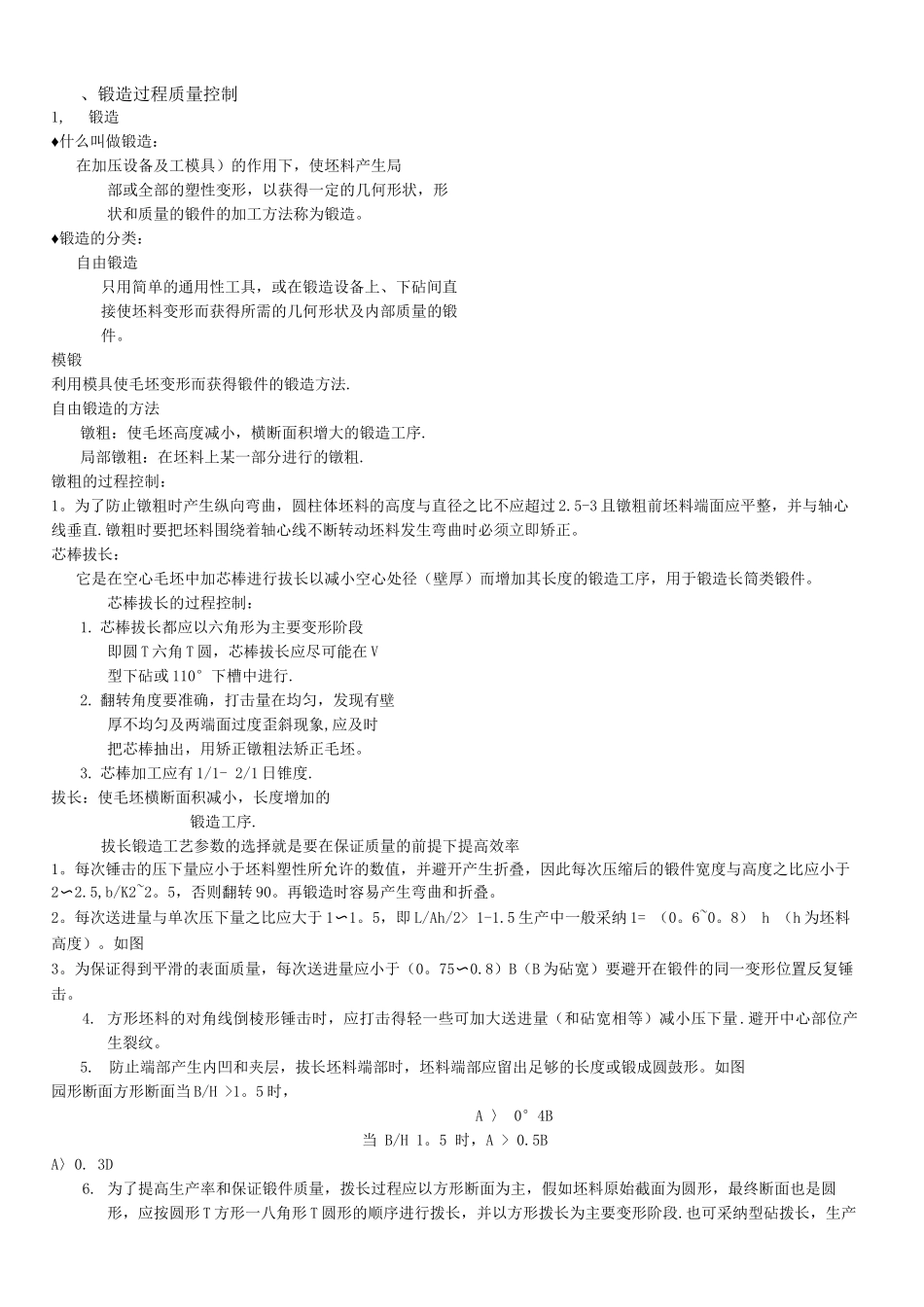

、锻造过程质量控制1,锻造♦什么叫做锻造：在加压设备及工模具）的作用下，使坯料产生局部或全部的塑性变形，以获得一定的几何形状，形状和质量的锻件的加工方法称为锻造。♦锻造的分类：自由锻造只用简单的通用性工具，或在锻造设备上、下砧间直接使坯料变形而获得所需的几何形状及内部质量的锻件。模锻利用模具使毛坯变形而获得锻件的锻造方法.自由锻造的方法镦粗：使毛坯高度减小，横断面积增大的锻造工序.局部镦粗：在坯料上某一部分进行的镦粗.镦粗的过程控制：1。为了防止镦粗时产生纵向弯曲，圆柱体坯料的高度与直径之比不应超过 2.5-3 且镦粗前坯料端面应平整，并与轴心线垂直.镦粗时要把坯料围绕着轴心线不断转动坯料发生弯曲时必须立即矫正。芯棒拔长：它是在空心毛坯中加芯棒进行拔长以减小空心处径（壁厚）而增加其长度的锻造工序，用于锻造长筒类锻件。芯棒拔长的过程控制：1. 芯棒拔长都应以六角形为主要变形阶段即圆 T 六角 T 圆，芯棒拔长应尽可能在 V型下砧或 110°下槽中进行.2. 翻转角度要准确，打击量在均匀，发现有壁厚不均匀及两端面过度歪斜现象,应及时把芯棒抽出，用矫正镦粗法矫正毛坯。3. 芯棒加工应有 1/1- 2/1 日锥度.拔长：使毛坯横断面积减小，长度增加的锻造工序.拔长锻造工艺参数的选择就是要在保证质量的前提下提高效率1。每次锤击的压下量应小于坯料塑性所允许的数值，并避开产生折叠，因此每次压缩后的锻件宽度与高度之比应小于2〜2.5,b/K2~2。5，否则翻转 90。再锻造时容易产生弯曲和折叠。2。每次送进量与单次压下量之比应大于 1〜1。5，即 L/Ah/2> 1-1.5 生产中一般采纳 1= （0。6~0。8） h （h 为坯料高度）。如图3。为保证得到平滑的表面质量，每次送进量应小于（0。75〜0.8）B（B 为砧宽）要避开在锻件的同一变形位置反复锤击。4. 方形坯料的对角线倒棱形锤击时，应打击得轻一些可加大送进量（和砧宽相等）减小压下量.避开中心部位产生裂纹。5.防止端部产生内凹和夹层，拔长坯料端部时，坯料端部应留出足够的长度或锻成圆鼓形。如图园形断面方形断面当 B/H >1。5 时，A 〉 0°4B当 B/H 1。5 时，A > 0.5BA〉0. 3D6. 为了提高生产率和保证锻件质量，拨长过程应以方形断面为主，假如坯料原始截面为圆形，最终断面也是圆形，应按圆形 T 方形一八角形 T 圆形的顺序进行拨长，并以方形拨长为主要变形阶段.也可采纳型砧拨长，生产效率更高.7.上下砧的边缘应作出适当...
