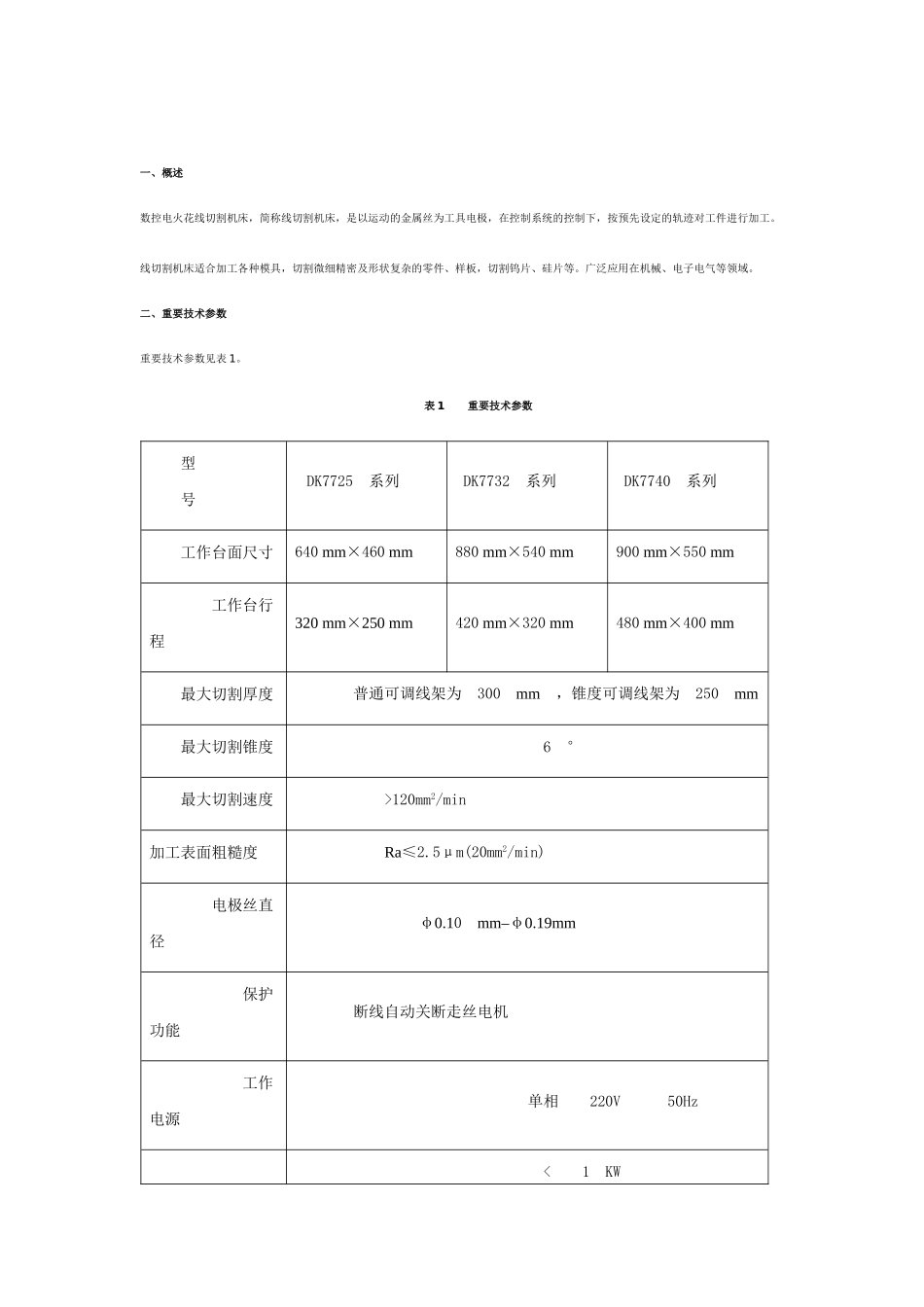

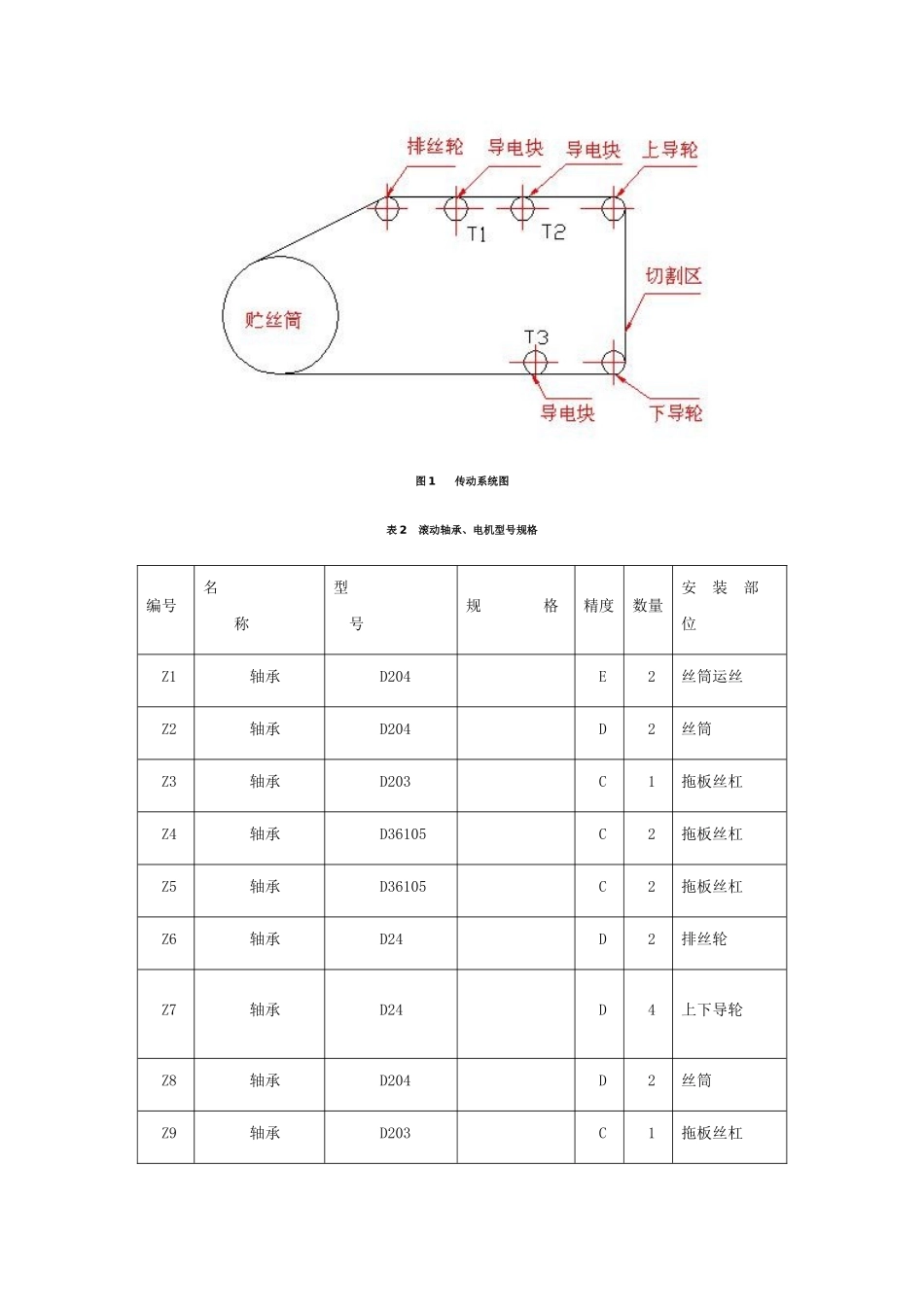

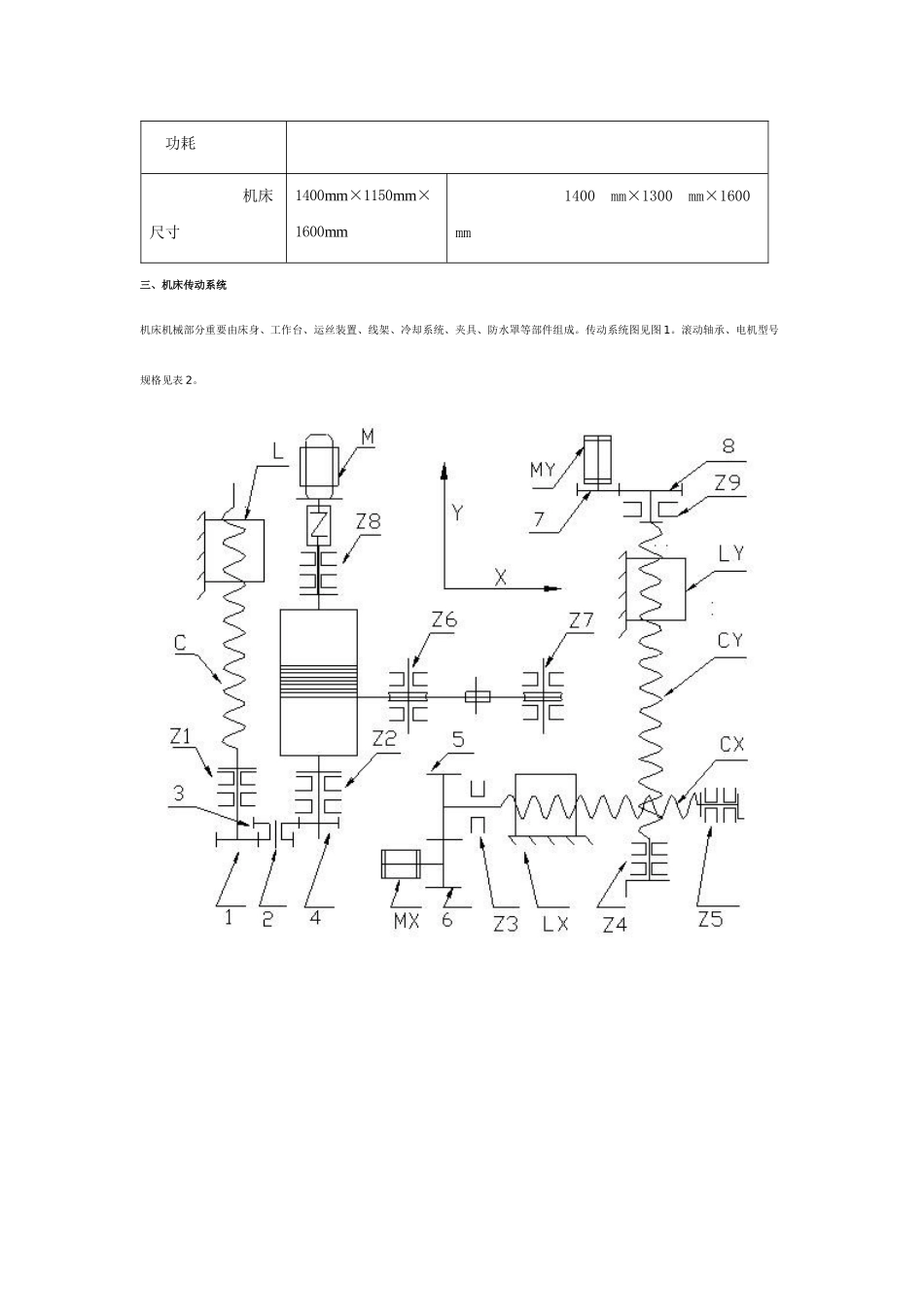

一、概述数控电火花线切割机床，简称线切割机床，是以运动的金属丝为工具电极，在控制系统的控制下，按预先设定的轨迹对工件进行加工。线切割机床适合加工各种模具，切割微细精密及形状复杂的零件、样板，切割钨片、硅片等。广泛应用在机械、电子电气等领域。二、重要技术参数重要技术参数见表 1。表 1 重要技术参数 型 号 DK7725 系列 DK7732 系列 DK7740 系列 工作台面尺寸640 mm×460 mm880 mm×540 mm900 mm×550 mm 工作台行程320 mm×250 mm420 mm×320 mm480 mm×400 mm 最大切割厚度 普通可调线架为 300 mm ，锥度可调线架为 250 mm 最大切割锥度 6 ° 最大切割速度>120mm2/min加工表面粗糙度Ra≤2.5μm(20mm2/min) 电极丝直径 φ0.10 mm–φ0.19mm 保护功能 断线自动关断走丝电机 工作电源 单相 220V 50Hz < 1 KW 功耗 机床尺寸1400mm×1150mm×1600mm 1400 mm×1300 mm×1600 mm三、机床传动系统机床机械部分重要由床身、工作台、运丝装置、线架、冷却系统、夹具、防水罩等部件组成。传动系统图见图 1。滚动轴承、电机型号规格见表 2。图 1 传动系统图 表 2 滚动轴承、电机型号规格编号名 称型 号规 格精度数量安 装 部 位 Z1 轴承 D204 E 2丝筒运丝 Z2 轴承 D204 D 2丝筒 Z3 轴承 D203 C 1拖板丝杠 Z4 轴承 D36105 C 2拖板丝杠 Z5 轴承 D36105 C 2拖板丝杠 Z6 轴承 D24 D 2排丝轮 Z7 轴承 D24 D 4上下导轮 Z8 轴承 D204 D 2丝筒 Z9 轴承 D203 C 1拖板丝杠 M直流永磁电机 110SYT51110V/2.5A 1丝筒 MX 步进电机 75BC00330VDC/4A 1拖板丝杠 MY 步进电机 75BC00330VDC/4A 1拖板丝杠 单相电泵 单相 220V 1水箱 1、 工作台的传动过程： X 方向：控制系统送出进给脉冲→→X 轴步进电机 MX→→齿轮 6/齿轮 5→→丝杆 CX→→螺母 LX→→下拖板； Y 方向：控制系统送出进给脉冲→→Y 轴步进电机 MY→→齿轮 7/齿轮 8→→丝杆 CY→→螺母 LY→→上拖板； 控制系统每送出一个脉冲，工作台拖板移动 0.001mm。此外用 X、Y 方向两个手摇手柄也可以使工作台实现 X、Y 方向移动。 2、 运丝装置的传动过程： 运丝电机 M→→联轴器→→贮丝筒高速旋转→→齿轮 4/齿轮 3→→齿轮 2/齿轮 1→→丝杆 C→→螺母 L→→行程开关； 运丝装置带动电极丝按一定线速度运动，通过线架上的排丝轮...
