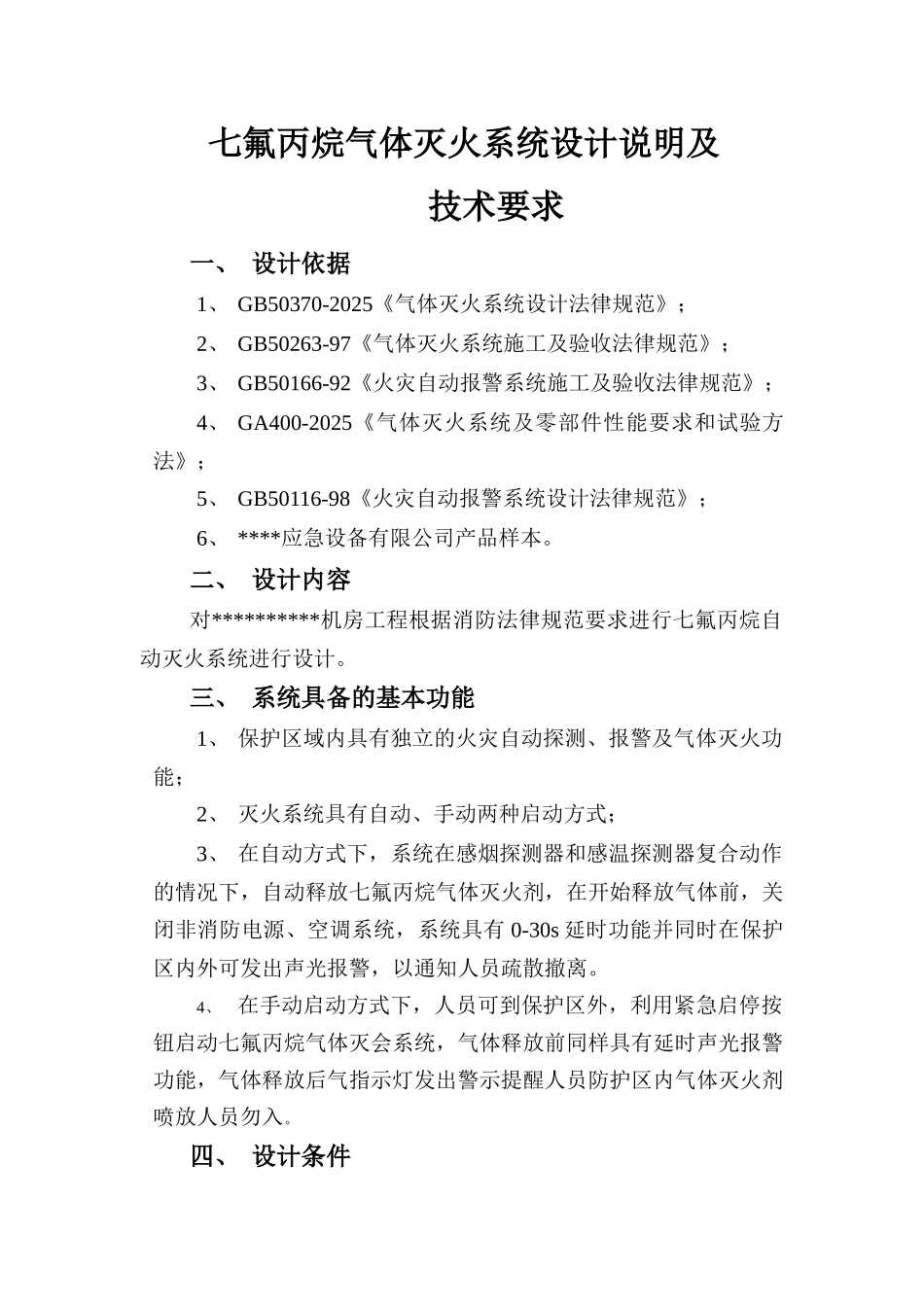

七氟丙烷气体灭火系统设计说明及技术要求

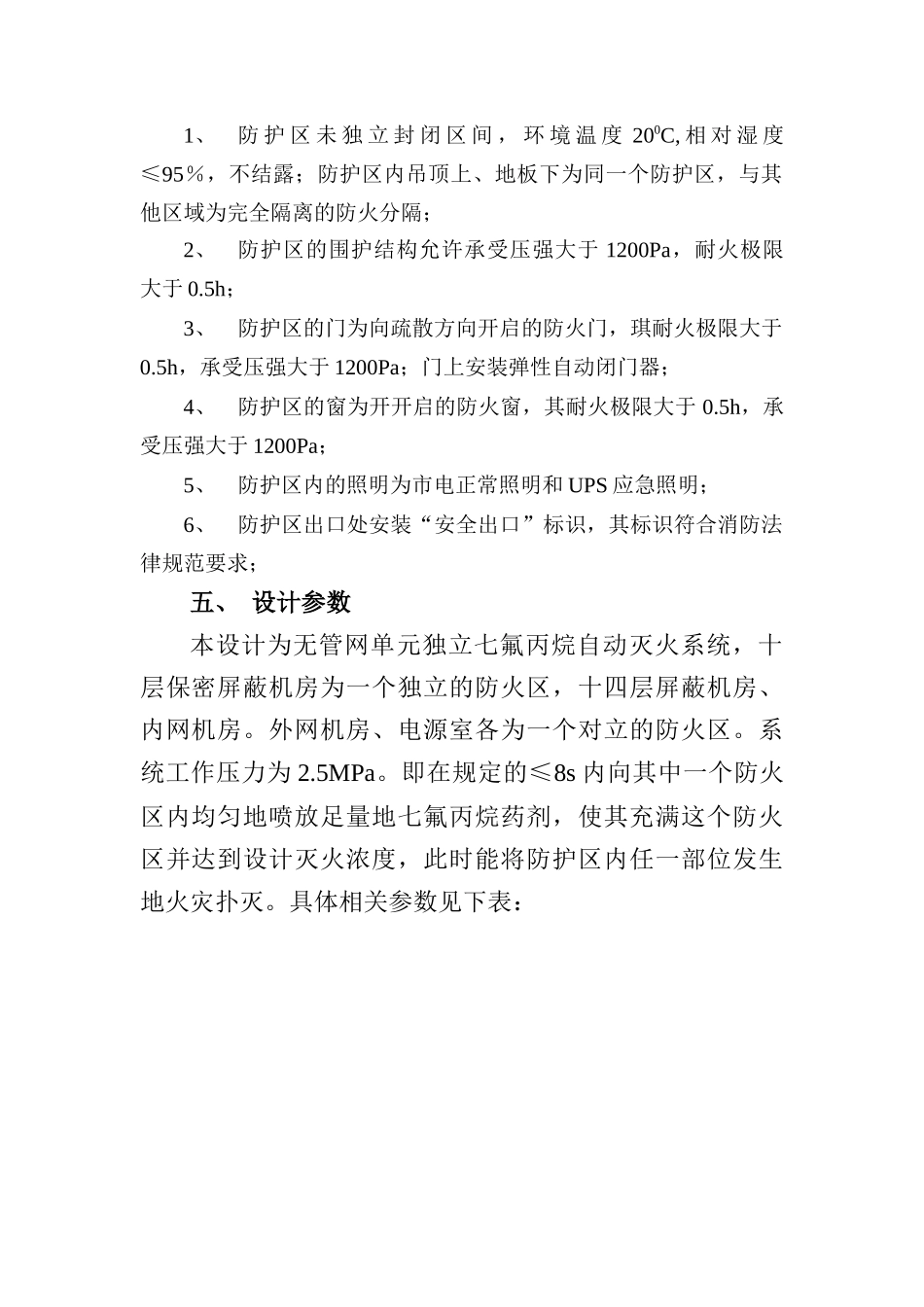

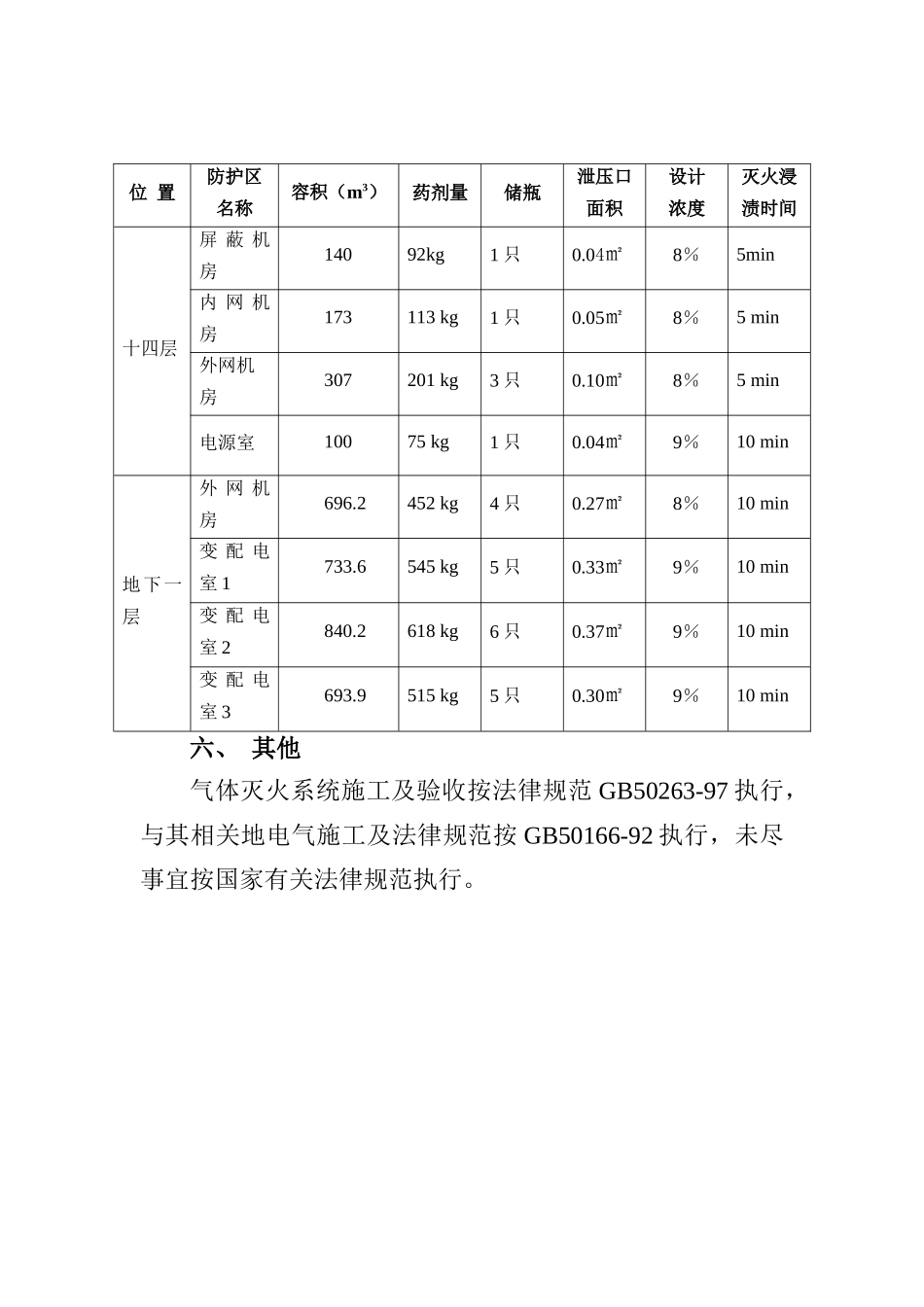

七氟丙烷气体灭火系统设计说明及技术要求一、 设计依据1、 GB50370-2025《气体灭火系统设计法律规范》；2、 GB50263-97《气体灭火系统施工及验收法律规范》；3、 GB50166-92《火灾自动报警系统施工及验收法律规范》；4、 GA400-2025《气体灭火系统及零部件性能要求和试验方法》；5、 GB50116-98《火灾自动报警系统设计法律规范》；6、 ****应急设备有限公司产品样本。二、 设计内容 对**********机房工程根据消防法律规范要求进行七氟丙烷自动灭火系统进行设计。三、 系统具备的基本功能 1、 保护区域内具有独立的火灾自动探测、报警及气体灭火功能；2、 灭火系统具有自动、手动两种启动方式；3、 在自动方式下，系统在感烟探测器和感温探测器复合动作的情况下，自动释放七氟丙烷气体灭火剂，在开始释放气体前，关闭非消防电源、空调系统，系统具有 0-30s 延时功能并同时在保护区内外可发出声光报警，以通知人员疏散撤离。4、 在手动启动方式下，人员可到保护区外，利用紧急启停按钮启动七氟丙烷气体灭会系统，气体释放前同样具有延时声光报警功能，气体释放后气指示灯发出警示提醒人员防护区内气体灭火剂喷放人员勿入。四、 设计条件1、防 护 区 未 独 立 封 闭 区 间 ， 环 境 温 度 200C, 相 对 湿 度≤95％，不结露；防护区内吊顶上、地板下为同一个防护区，与其他区域为完全隔离的防火分隔；2、防护区的围护结构允许承受压强大于 1200Pa，耐火极限大于 0.5h；3、防护区的门为向疏散方向开启的防火门，琪耐火极限大于0.5h，承受压强大于 1200Pa；门上安装弹性自动闭门器；4、防护区的窗为开开启的防火窗，其耐火极限大于 0.5h，承受压强大于 1200Pa；5、防护区内的照明为市电正常照明和 UPS 应急照明；6、防护区出口处安装“安全出口”标识，其标识符合消防法律规范要求；五、 设计参数本设计为无管网单元独立七氟丙烷自动灭火系统，十层保密屏蔽机房为一个独立的防火区，十四层屏蔽机房、内网机房。外网机房、电源室各为一个对立的防火区。系统工作压力为 2.5MPa。即在规定的≤8s 内向其中一个防火区内均匀地喷放足量地七氟丙烷药剂，使其充满这个防火区并达到设计灭火浓度，此时能将防护区内任一部位发生地火灾扑灭。具体相关参数见下表：位 置防护区名称容积（m3）药剂量储瓶泄压口面积设计浓度灭火浸渍时间十四层屏 蔽 机房14092kg1 只0.04㎡8％5min内 网 机房173113 kg1 只0.05㎡...
