三轴搅拌桩施工工艺及质量保证措施VIP专享

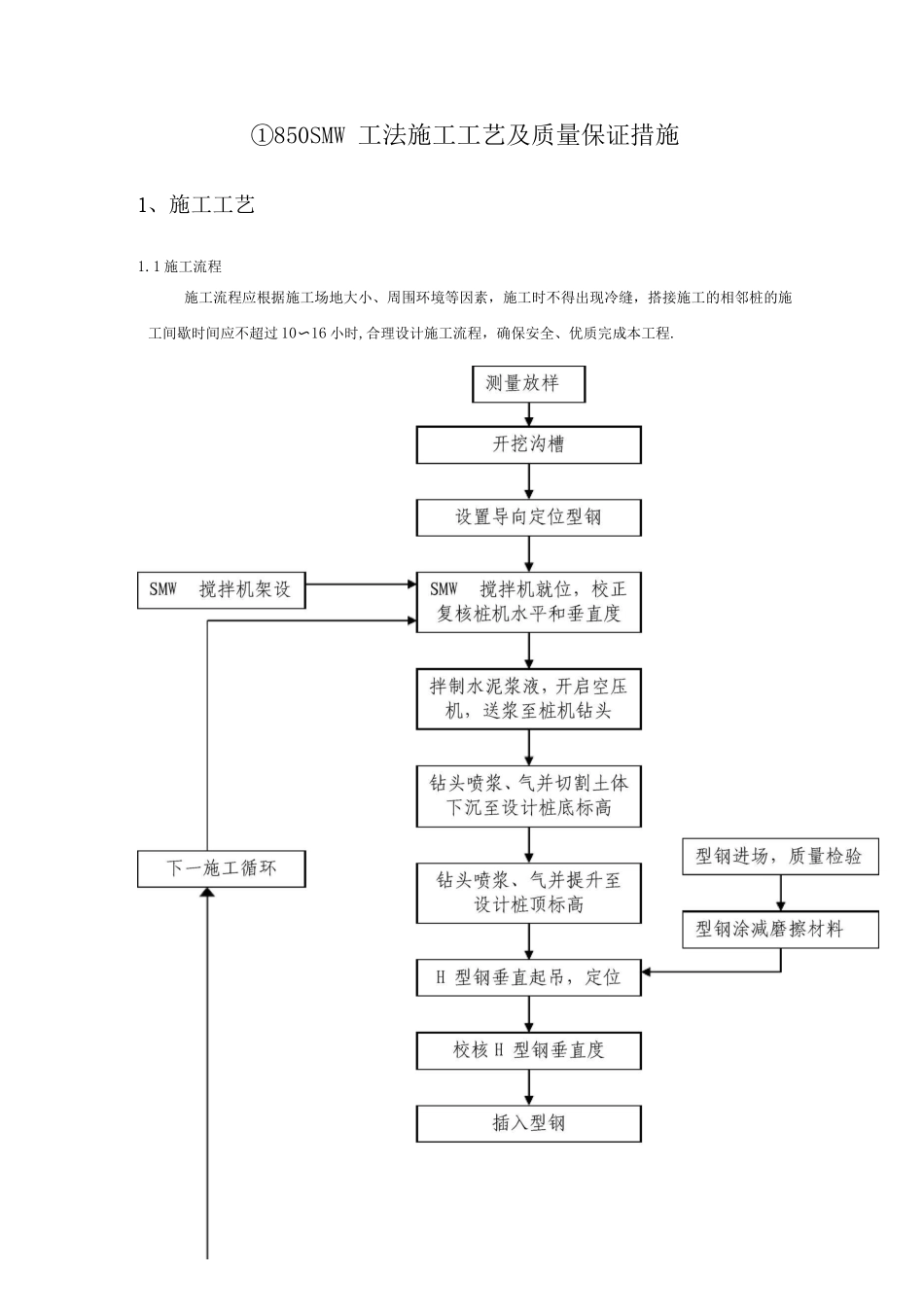

①850SMW 工法施工工艺及质量保证措施1、施工工艺1.1 施工流程施工流程应根据施工场地大小、周围环境等因素，施工时不得出现冷缝，搭接施工的相邻桩的施工间歇时间应不超过 10〜16 小时,合理设计施工流程，确保安全、优质完成本工程.附图： SMW 工法施工流程图 为保证① 850 三轴水泥搅拌桩的连续性和接头的施工质量，达到设计要求的防渗要求，主要依靠重复套钻来保证，下图阴影部分为重复套钻。附图：① 850 水泥搅拌围护桩施工顺序图 1。2 施工技术参数1.2.1 SMW 工法水泥土搅拌桩的施工采纳三轴搅拌设备，桩型采纳① 850@6 水泥土搅拌桩。水泥土搅拌桩采纳 P32。5 普通硅酸盐水泥，水灰比 1.5 水泥掺入比 20%，外加剂木质素用量为水泥用量的 0.2%。为保证水泥土搅拌均匀，必须控制好钻具下沉及提升速度，钻机钻进搅拌速度一般在 1m/min，提升搅拌速度一般在 1。0~1。5m/min。施工时应保证水泥土能够充分搅拌混合均匀。提升速度不宜过快，避开孔壁塌方等现象。桩施工时，不得冲水下沉。相邻两桩施工间隔不得超过 12 个小时.1.2.4 H 型钢必须在搅拌桩施工完毕后 3 小时内插入，要求桩位偏差不大于±20mm，标高误差不大于土 1mm，垂直度偏差不大于 0.5%.型钢须保持平直,若有焊接接头，接头处须确保焊接可靠。1。2。6 H 型钢在地下结构完成后予以回收，故在成桩及浇筑围檩混凝土时施工单位应考虑相应回收措施。1.3 测量放线1.3 1 施工前，先根据设计图纸和业主提供的坐标基准点，精确计算出围护中心线角点坐标（或转角点坐标），利用测量仪器精确放样出围护中心线，并进行坐标数据复核，同时做好护桩.根据已知坐标进行垂直防渗墙轴线的交线定位,并提请总包、监理进行放线复核.1。4 开沟槽1。4.1 根据放样出的水泥土搅拌桩围护中心线，用挖掘机沿围护中心线平行方向开掘工作沟槽，沟槽宽度根据围护结构宽度确定，槽宽约 1.2m，深度约 0.6m〜1.0m。场地遇有地下障碍物时，利用镐头机将地下障碍物破除洁净，如破除后产生过大的空洞，则需回填压实，重新开挖沟槽，确保施工顺利进行.暗浜区埋深较深，应对浜土的有机物含进行调查，若影响成桩质量则应清除及换土。1.5 定位型钢放置在平行沟槽方向放置两根定位型钢，规格为 3 x 3，长约 8〜12m，定位型钢必须放置固定好，必要时用点焊进行相互连接固定；H 型钢定位采纳型钢定位卡。1。6 孔位放样及桩机就位1。6.1 在开挖的工作沟槽两侧设计定位辅助线，...
