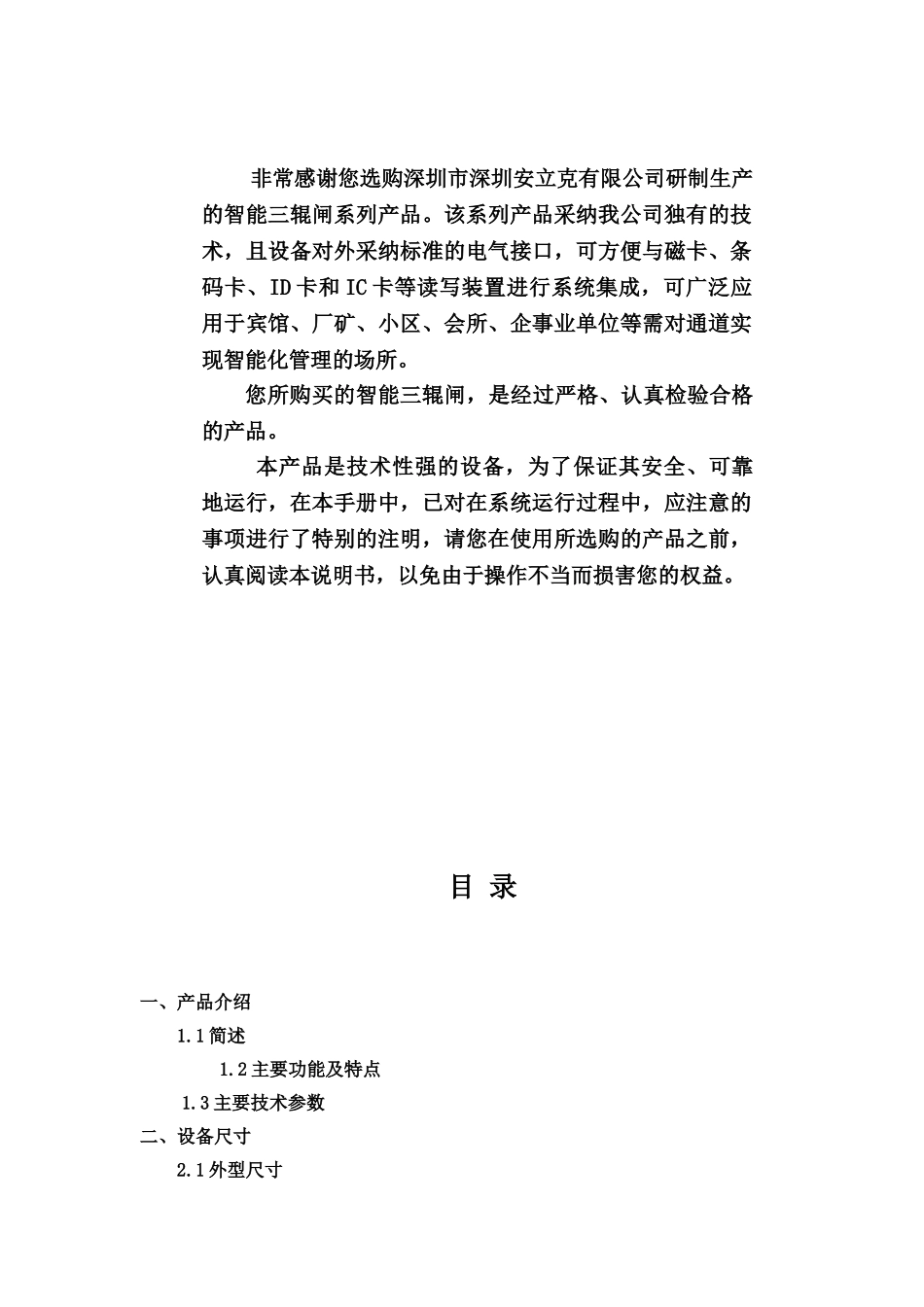

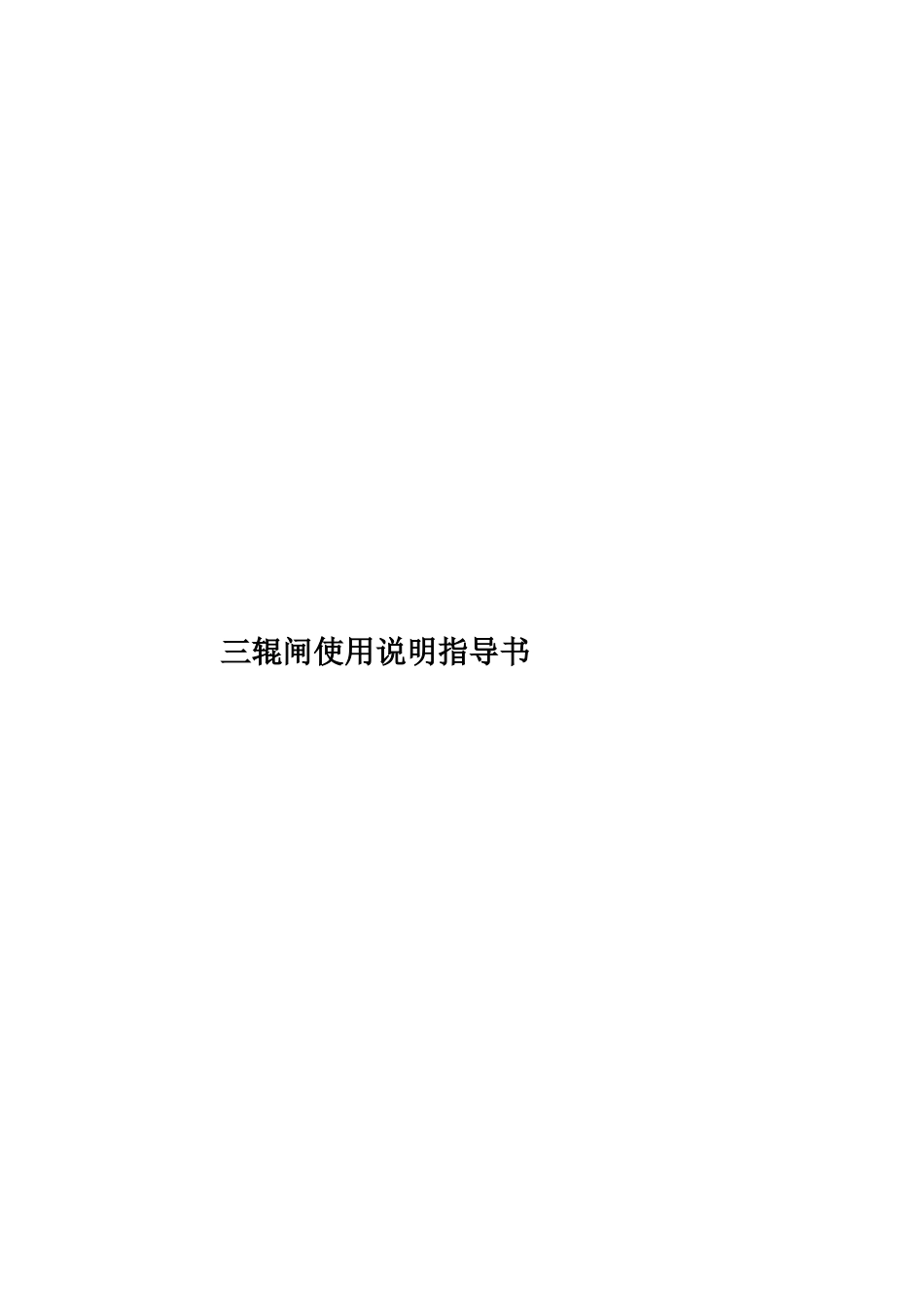

三辊闸使用说明指导书安立克深 圳 市 安 立 克 电 子 有 限 公 司 前 言尊敬的用户：非常感谢您选购深圳市深圳安立克有限公司研制生产的智能三辊闸系列产品。该系列产品采纳我公司独有的技术，且设备对外采纳标准的电气接口，可方便与磁卡、条码卡、ID 卡和 IC 卡等读写装置进行系统集成，可广泛应用于宾馆、厂矿、小区、会所、企事业单位等需对通道实现智能化管理的场所。您所购买的智能三辊闸，是经过严格、认真检验合格的产品。本产品是技术性强的设备，为了保证其安全、可靠地运行，在本手册中，已对在系统运行过程中，应注意的事项进行了特别的注明，请您在使用所选购的产品之前，认真阅读本说明书，以免由于操作不当而损害您的权益。目 录一、产品介绍 1.1 简述1.2 主要功能及特点1.3 主要技术参数二、设备尺寸2.1 外型尺寸三、设备的现场安装及调试3.1 设备的现场安装四、设备使用说明与日常维护五、常见故障与排除附录1．产品简述1.1 简述本三辊闸是我公司自行开发、研制、生产的智能通道管理设备，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理。整个产品外形采纳不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采纳标准电气接口，可方便的将条码卡、ID 卡、IC 卡等读写设备集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在紧急情况下停电落杆，组织人员疏散。1.2 系统主要功能和特点1)采纳了独特的不完全齿轮传动系统，使闸机在零位锁定、解锁更加准确、可靠。2)整个系统运行平稳、噪音小、无机械冲击。3)具有来电自检功能，自动恢复在加锁状态。4)具有多种工作模式可供选择，即可双向读卡，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行，且闸机工作模式可通过主板菜单进行设定。5)具有断电落杆，通电手动上杆功能。6)具有 485 远距离控制落杆、上杆功能，以满足用户的特别需求及消防安全要求。7)具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。8)可自动对通行方向的通行人数进行统计，并以直观的 LED（选装）方式呈现给管理者，使管理者对某方向的通行人数了如指掌。9)具有明确的通行方向指示功能，以直观的 LED 通行者指示可以通行还是禁止通行。10)具有读卡带记忆和不带记忆功能，且用户可根据自己的需要通过主板键盘进行设定。1...
