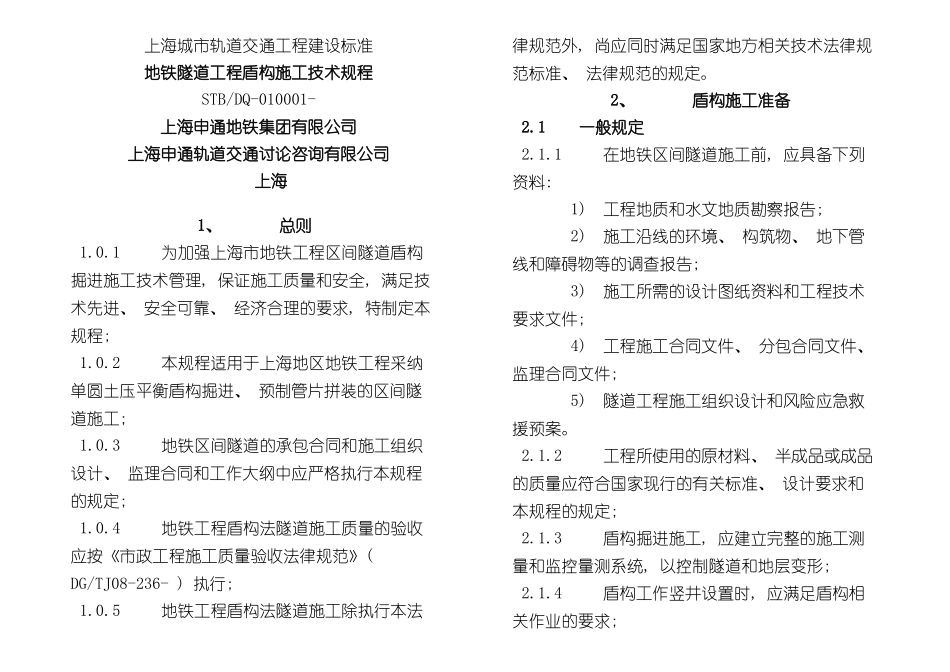

上海地铁隧道工程盾构施工技术规程上海城市轨道交通工程建设标准地铁隧道工程盾构施工技术规程STB/DQ-010001- 上海申通地铁集团有限公司上海申通轨道交通讨论咨询有限公司 上海1、 总则 1.0.1 为加强上海市地铁工程区间隧道盾构掘进施工技术管理, 保证施工质量和安全, 满足技术先进、 安全可靠、 经济合理的要求, 特制定本规程; 1.0.2 本规程适用于上海地区地铁工程采纳单圆土压平衡盾构掘进、 预制管片拼装的区间隧道施工; 1.0.3 地铁区间隧道的承包合同和施工组织设计、 监理合同和工作大纲中应严格执行本规程的规定; 1.0.4 地铁工程盾构法隧道施工质量的验收应按《市政工程施工质量验收法律规范》( DG/TJ08-236- ) 执行; 1.0.5 地铁工程盾构法隧道施工除执行本法律规范外, 尚应同时满足国家地方相关技术法律规范标准、 法律规范的规定。2、 盾构施工准备2.1 一般规定2.1.1 在地铁区间隧道施工前, 应具备下列资料: 1) 工程地质和水文地质勘察报告; 2) 施工沿线的环境、 构筑物、 地下管线和障碍物等的调查报告; 3) 施工所需的设计图纸资料和工程技术要求文件; 4) 工程施工合同文件、 分包合同文件、 监理合同文件; 5) 隧道工程施工组织设计和风险应急救援预案。2.1.2 工程所使用的原材料、 半成品或成品的质量应符合国家现行的有关标准、 设计要求和本规程的规定; 2.1.3 盾构掘进施工, 应建立完整的施工测量和监控量测系统, 以控制隧道和地层变形; 2.1.4 盾构工作竖井设置时, 应满足盾构相关作业的要求; 2.1.5 采纳盾构掘进施工前, 应完成如下主要准备工作: 1) 记录竖井井位坐标; 2) 记录洞圈制作精度和就位后标高、 坐标; 3) 进行盾构机掘进前的组装、 调试与验收; 4) 始发基座、 临时管片和反力架等设施的检查验收; 5) 检查预制管片的质量; 6) 准备盾构推动施工的各类报表; 7) 洞口前土体加固改良情况检查验收。 2.2 前期调查2.2.1 工程地质及水文地质调查 工程勘察除应符合有关规定外, 还应满足下列特别要求: 1) 工程勘察的勘探孔位置, 应离隧道外3m 为宜。勘探孔勘探后应做好回填封孔工作; 所有勘探孔均不得布置在隧道、 联络通道等永久结构的空间范围内; 2) 对于地层变化下、 地质较稳定的地段, 勘探孔间距宜为 50m。而对地质条件复杂、 地层变化较大的地段, 应合理加密勘探点, 其勘探孔间距不宜大于 25m; 3) 对盾构进出洞和联络通道处应...
