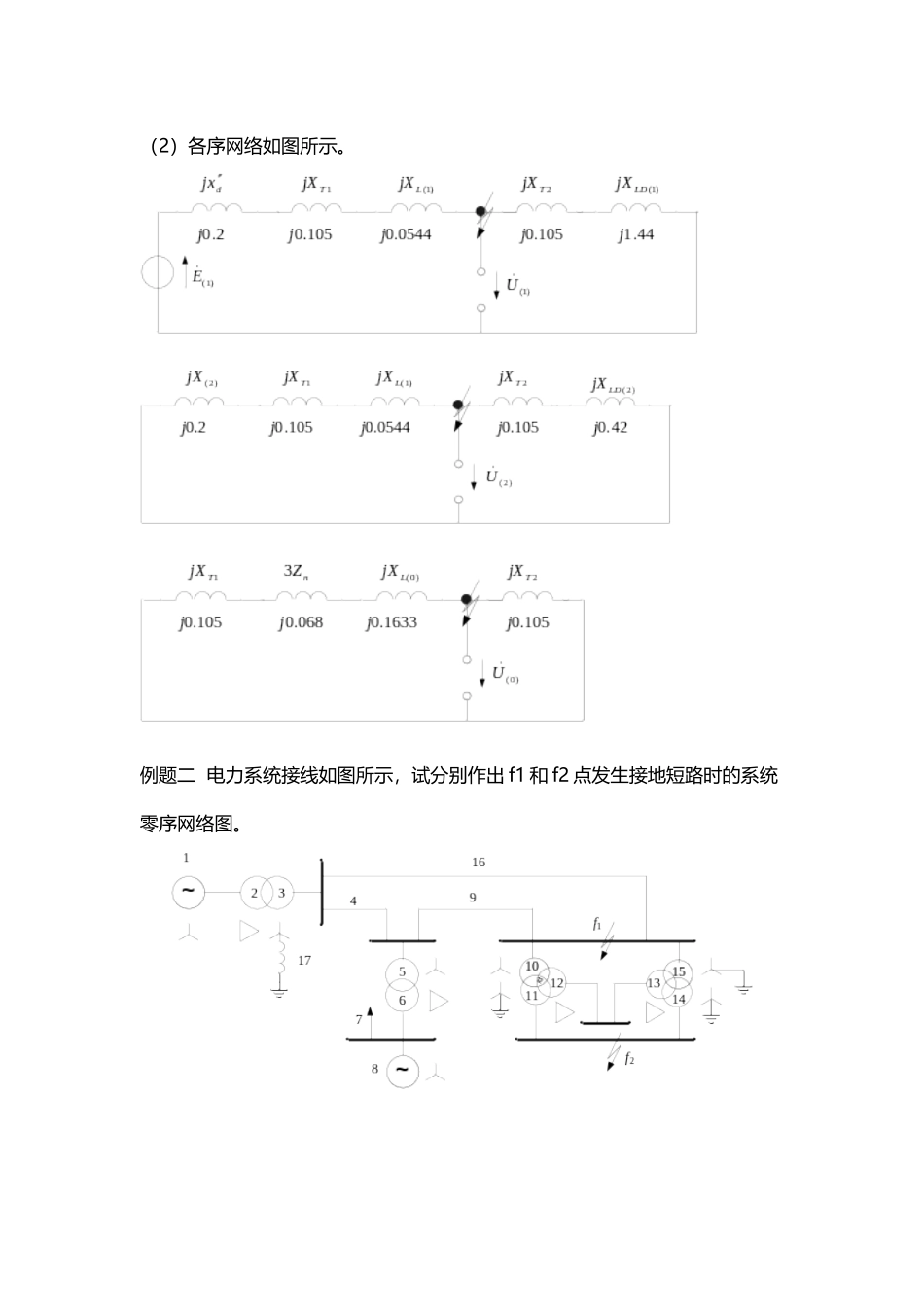

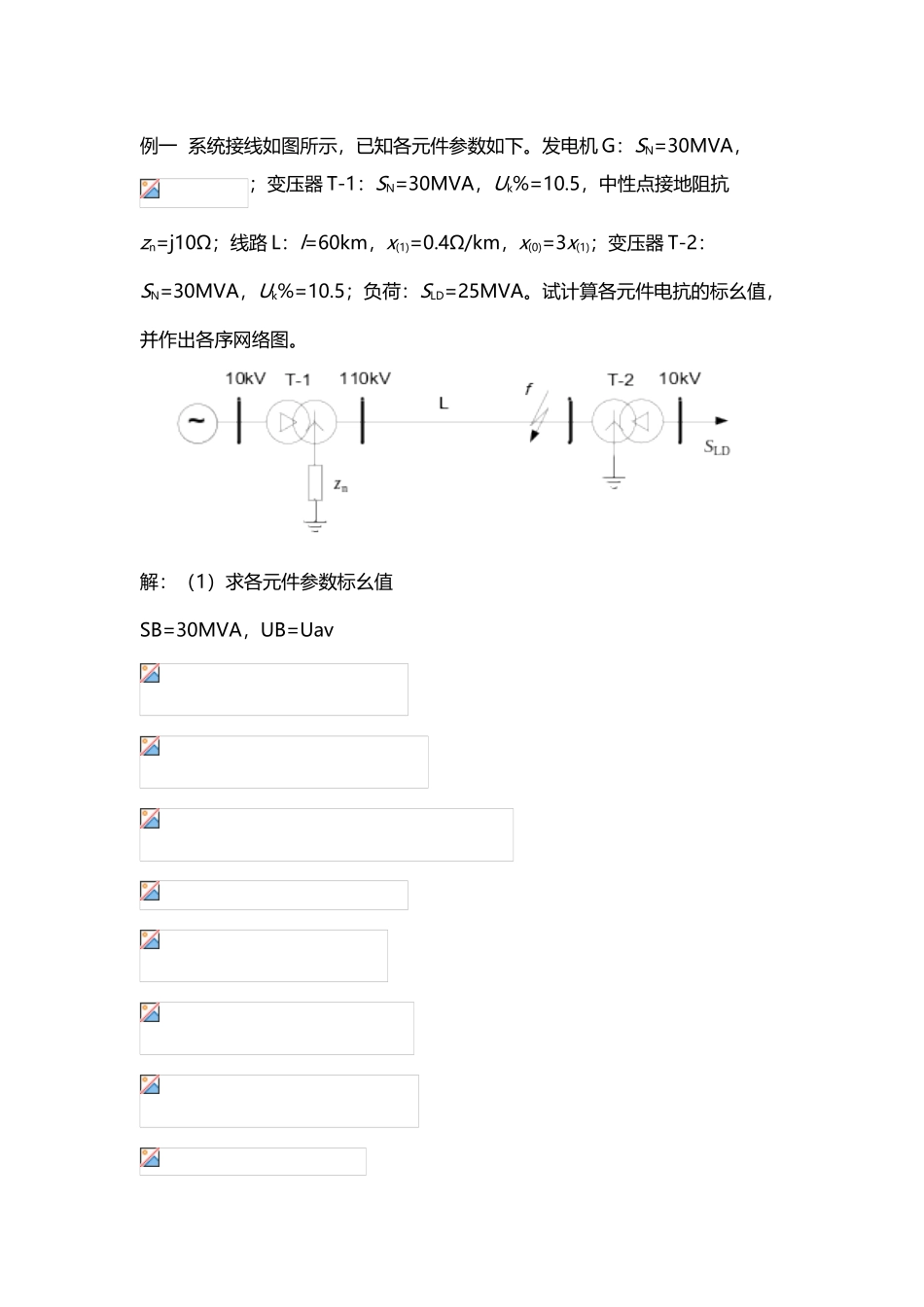

不对称短路例题(4 页)Good is good, but better carries it.精益求精，善益求善。例一 系统接线如图所示，已知各元件参数如下。发电机 G：SN=30MVA，；变压器 T-1：SN=30MVA，Uk%=10.5，中性点接地阻抗zn=j10Ω；线路 L：l=60km，x(1)=0.4Ω/km，x(0)=3x(1)；变压器 T-2：SN=30MVA，Uk%=10.5；负荷：SLD=25MVA。试计算各元件电抗的标幺值，并作出各序网络图。解：（1）求各元件参数标幺值SB=30MVA，UB=Uav（2）各序网络如图所示。例题二 电力系统接线如图所示，试分别作出 f1 和 f2 点发生接地短路时的系统零序网络图。例三 系统接线如图所示。已知各元件参数如下。发电机 G：SN=100MVA，；变压器 T-1：SN=120MVA，Uk%=10.5；变压器 T-2：SN=100MVA，Uk%=10.5；线路 L：l=140km，x(1)=0.4Ω/km，x(0)=3x(1)。在线路的中点发生单相接地短路，试计算短路点入地电流及线路上各相电流的有名值，并作三线图标明线路各相电流的实际方向。解：SB=100MVA，UB=Uav，取（1） 短路点入地电流短路点各序电流短路点入地电流（2） 线路上各相电流有名值（a） 发电机侧，因发电机侧变压器接线为 D，y，因此无零序电流。（b） 负荷侧，只有零序电流存在。（3） 三相电流实际方向—:|，《~、$!？:|}[·!、'、<[、'<；&：?):
