两台无线路由器在做WDS桥接时三地址和四地址的区别VIP专享

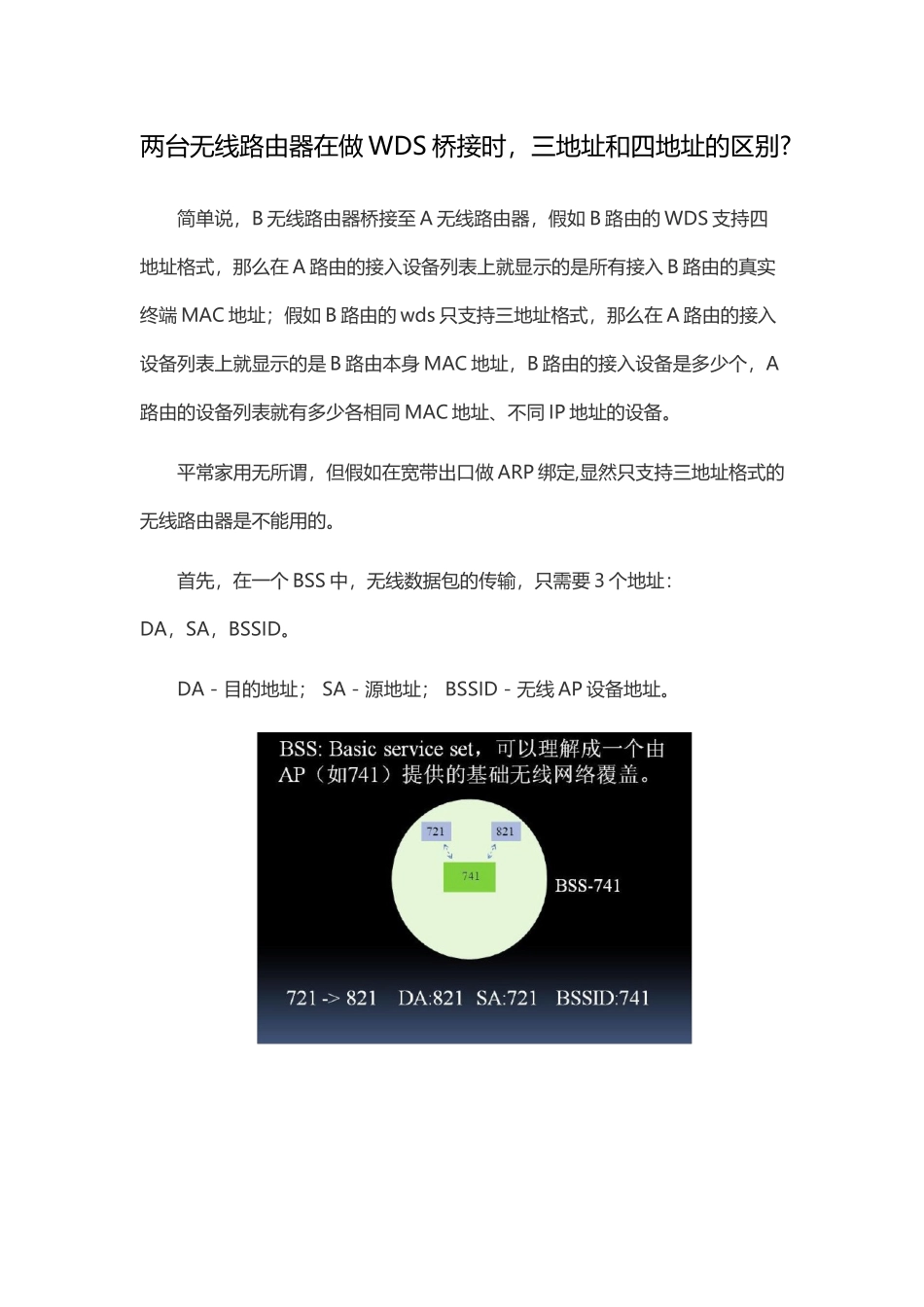

两台无线路由器在做 WDS桥接时三地址和四地址的区别(4 页)Good is good, but better carries it.精益求精，善益求善。两台无线路由器在做 WDS 桥接时，三地址和四地址的区别? 简单说，B 无线路由器桥接至 A 无线路由器，假如 B 路由的 WDS 支持四地址格式，那么在 A 路由的接入设备列表上就显示的是所有接入 B 路由的真实终端 MAC 地址；假如 B 路由的 wds 只支持三地址格式，那么在 A 路由的接入设备列表上就显示的是 B 路由本身 MAC 地址，B 路由的接入设备是多少个，A路由的设备列表就有多少各相同 MAC 地址、不同 IP 地址的设备。平常家用无所谓，但假如在宽带出口做 ARP 绑定,显然只支持三地址格式的无线路由器是不能用的。首先，在一个 BSS 中，无线数据包的传输，只需要 3 个地址：DA，SA，BSSID。DA - 目的地址； SA - 源地址； BSSID - 无线 AP 设备地址。接下来，什么是 WDS？WDS 是无线分布式系统的简称，目的是使几个接入点（AP）串联，以覆盖更大的区域。然后，对于 WDS 的实现方式，协议中没有明确的规定，但在无线数据帧头中，预留了地址位置。因此，所有的无线数据帧中都有四个地址域，一般的无线数据帧，只用了前三个域。而我们通常所说的四地址 WDS 和三地址 WDS，是通过直观的观察 WDS 链路上，数据帧的地址域使用，而得到的通俗称呼。四地址先介绍四地址 WDS。四地址 WDS 顾名思义，会在 WDS 链路上使用四个地址。如下图所示，当数据包在两个接入设备（741 和 1043）之间传输时，无线数据包会使用四个地址。有了这四个地址，数据的传输仅与 MAC 层有关（即我们通常所说二层协议），不会与上层协议（三层协议），如 IP 等有关。所以，数据的传输效率高，WiFi 特征更明显，工作起来优雅，有品位。在此拓扑中，741 与 1043 的关系可以理解成对等，从数据通信的过程也可以看出，去和回的数据包，是很对称的结构。三地址然后介绍三地址 WDS，三地址 WDS 顾名思义，在 WDS 链路上使用三个地址域。如图所示，此时，741 通过 WDS 连接到 1043 上，可以通俗的理解为741 是 1043 的一个节点；而 741 本身关联的网卡，如 721 和 821，从 1043的来看，是看不到的。于是，数据的传输过程会是图中描述。从 741 出去的数据包，其源地址都是 741；当 723 或者 827 收到该数据包，进行回返时，目的地址也只会填 741 的地址。当 7...
