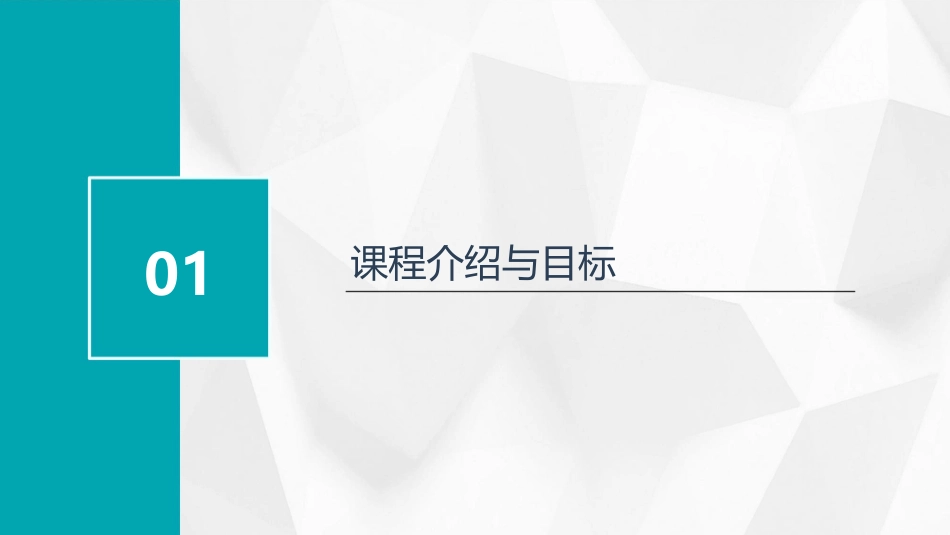

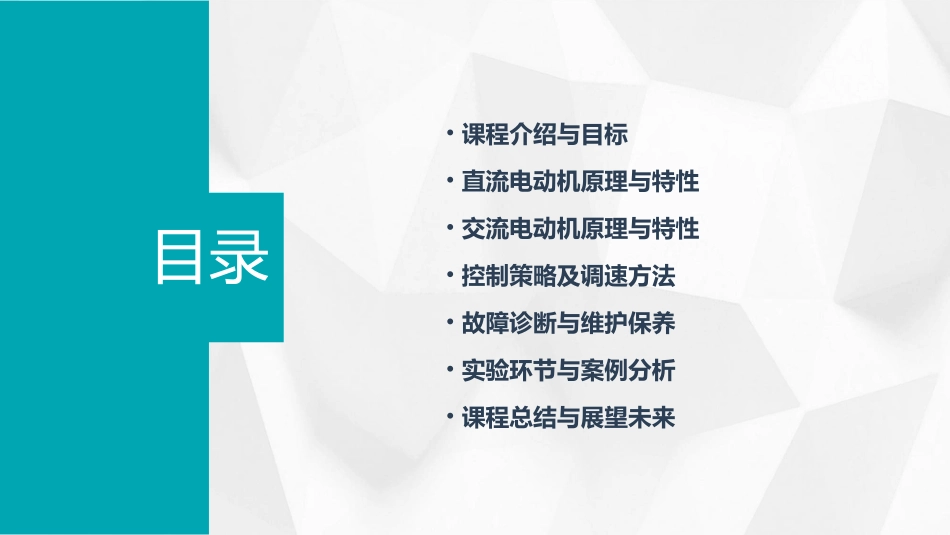

《电动机》教案目录•课程介绍与目标•直流电动机原理与特性•交流电动机原理与特性•控制策略及调速方法•故障诊断与维护保养•实验环节与案例分析•课程总结与展望未来课程介绍与目标01电动机分类根据工作原理可分为直流电动机、交流电动机等；根据结构可分为永磁电动机、感应电动机等。电动机定义将电能转换为机械能的旋转式或直线式电动机械装置。电动机基本概念及分类01知识目标掌握电动机的基本工作原理、分类及应用领域；了解电动机的选型、安装与调试方法。02能力目标能够分析电动机的基本性能，具备电动机选型和调试的能力；能够运用所学知识解决电动机运行中的常见问题。03情感目标培养学生对电动机技术的兴趣和热情，提高学生的实践能力和创新意识。课程目标与要求《电动机原理及应用》《电机学》、《电机与拖动基础》等相关教材；学术论文、技术报告等文献资料；网络资源如电机学习网站、论坛等。教材参考资料教材及参考资料直流电动机原理与特性02直流电动机利用通电导体在磁场中受力的原理，将电能转换为机械能。当导体通电后，在磁场中受到力的作用而运动，从而驱动电动机旋转。换向器是直流电动机的关键部件，用于改变电流方向，使电动机能够持续旋转。当导体在磁场中运动到一定位置时，换向器会自动改变电流方向，使导体受力方向改变，从而实现连续旋转。磁场作用换向器作用直流电动机工作原理定子与转子01直流电动机主要由定子和转子两部分组成。定子是固定不动的部分，包括主磁极、换向极、机座和端盖等部件。转子是旋转的部分，包括电枢铁芯、电枢绕组、换向器等部件。电刷与换向器02电刷用于将电源引入电动机，与换向器配合实现电流方向的改变。换向器由多个导电片组成，按照一定规律排列，以实现电流方向的自动改变。冷却与通风03为了保证电动机的正常运行和延长使用寿命，直流电动机通常采用风冷或水冷等方式进行冷却。同时，电动机内部还设置有通风道，以确保空气流通，降低温升。直流电动机结构特点机械特性直流电动机的机械特性是指电动机在额定电压和额定负载下，转速与转矩之间的关系。通过分析机械特性曲线，可以了解电动机在不同负载下的性能表现。调速特性直流电动机具有良好的调速性能，可以通过改变电枢电压、电枢电阻或磁通等方式实现调速。不同调速方式下，电动机的转速、转矩和效率等参数会有所变化。启动与制动特性直流电动机在启动和制动过程中，由于电流和转矩的突变，会对电网和机械设备产生冲击。因此，需要采取相应的启动和制动措施，如软启动、能耗制动等，以保证电动机的安全运行。直流电动机运行特性分析交流电动机原理与特性03旋转磁场01三相交流电在定子绕组中产生旋转磁场，其转速称为同步转速。02转子感应电流旋转磁场切割转子导体，产生感应电动势和感应电流。03转矩产生转子感应电流与旋转磁场相互作用，产生电磁转矩，驱动电动机旋转。交流异步电动机工作原理定子旋转磁场三相交流电在定子绕组中产生旋转磁场。励磁方式同步电动机通过直流励磁或永磁体提供励磁磁场。转子跟随旋转在励磁磁场作用下，转子磁极与定子旋转磁场保持同步旋转。交流同步电动机工作原理转速特性异步电动机转速低于同步转速，同步电动机转速与同步转速相等。转矩特性异步电动机转矩与转速平方成反比，同步电动机转矩与励磁电流和负载角有关。效率特性异步电动机效率随负载变化而变化，同步电动机效率较高且较稳定。功率因数特性异步电动机功率因数较低，需通过改善电源质量或采取补偿措施提高；同步电动机功率因数较高。交流电动机运行特性分析控制策略及调速方法04通过改变电动机电枢电压来控制转速，实现简单但调速范围有限。电压控制通过调节电枢电流来控制转矩，进而控制转速，适用于需要精确控制转矩的场合。电流控制采用脉宽调制技术，通过改变脉冲宽度来控制平均电压，实现电动机的调速，具有高效率、宽调速范围等优点。PWM控制直流电动机控制策略通过改变电源频率来控制电动机转速，实现平滑调速，适用于大多数交流电动机。变频控制矢量控制直接转矩控制通过变换坐标系将交流电动机等效为直流电动机进行控制，具有高动态响应和精确控制等优点...
