中央空调水系统与风系统计算方法VIP专享

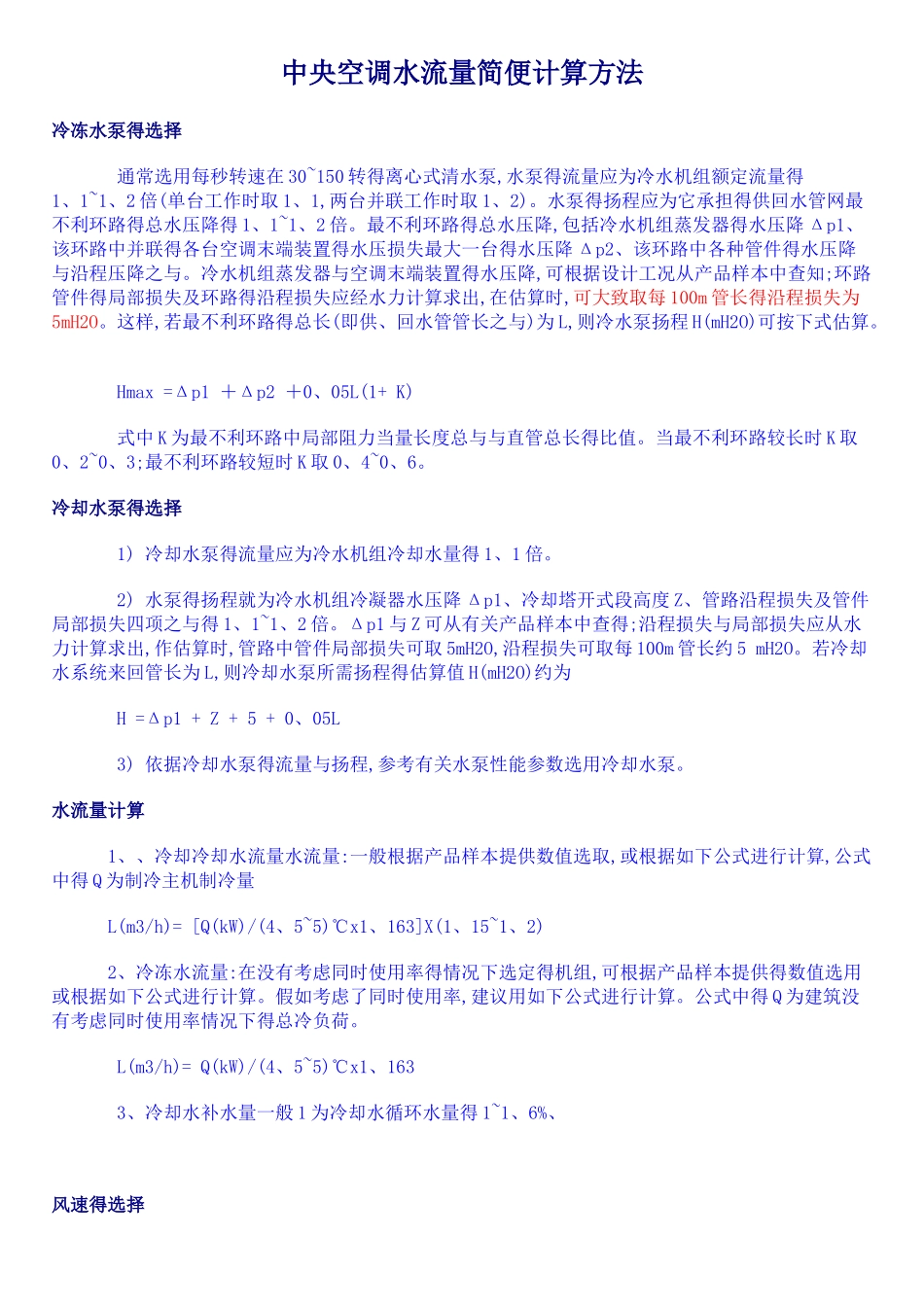

中央空调水流量简便计算方法冷冻水泵得选择 通常选用每秒转速在 30~150 转得离心式清水泵,水泵得流量应为冷水机组额定流量得1、1~1、2 倍(单台工作时取 1、1,两台并联工作时取 1、2)。水泵得扬程应为它承担得供回水管网最不利环路得总水压降得 1、1~1、2 倍。最不利环路得总水压降,包括冷水机组蒸发器得水压降 Δp1、该环路中并联得各台空调末端装置得水压损失最大一台得水压降 Δp2、该环路中各种管件得水压降与沿程压降之与。冷水机组蒸发器与空调末端装置得水压降,可根据设计工况从产品样本中查知;环路管件得局部损失及环路得沿程损失应经水力计算求出,在估算时,可大致取每 100m 管长得沿程损失为5mH2O。这样,若最不利环路得总长(即供、回水管管长之与)为 L,则冷水泵扬程 H(mH2O)可按下式估算。 Hmax =Δp1 ＋Δp2 ＋0、05L(1+ K) 式中 K 为最不利环路中局部阻力当量长度总与与直管总长得比值。当最不利环路较长时 K 取0、2~0、3;最不利环路较短时 K 取 0、4~0、6。 冷却水泵得选择 1) 冷却水泵得流量应为冷水机组冷却水量得 1、1 倍。 2) 水泵得扬程就为冷水机组冷凝器水压降 Δp1、冷却塔开式段高度 Z、管路沿程损失及管件局部损失四项之与得 1、1~1、2 倍。Δp1 与 Z 可从有关产品样本中查得;沿程损失与局部损失应从水力计算求出,作估算时,管路中管件局部损失可取 5mH2O,沿程损失可取每 100m 管长约 5 mH2O。若冷却水系统来回管长为 L,则冷却水泵所需扬程得估算值 H(mH2O)约为 H =Δp1 + Z + 5 + 0、05L 3) 依据冷却水泵得流量与扬程,参考有关水泵性能参数选用冷却水泵。 水流量计算 1、、冷却冷却水流量水流量:一般根据产品样本提供数值选取,或根据如下公式进行计算,公式中得 Q 为制冷主机制冷量 L(m3/h)= [Q(kW)/(4、5~5)℃x1、163]X(1、15~1、2) 2、冷冻水流量:在没有考虑同时使用率得情况下选定得机组,可根据产品样本提供得数值选用或根据如下公式进行计算。假如考虑了同时使用率,建议用如下公式进行计算。公式中得 Q 为建筑没有考虑同时使用率情况下得总冷负荷。 L(m3/h)= Q(kW)/(4、5~5)℃x1、163 3、冷却水补水量一般 1 为冷却水循环水量得 1~1、6%、 风速得选择 (1)风管内得风速一般空调房间对空调系统得限定得噪音允许值控制在 40～50dB(A)之间,即相应 NR(或 NC)数为 35～45dB(A)。根据设计法律规范,满足这一范围内噪音允许值得主管风速为 4～7m/...
