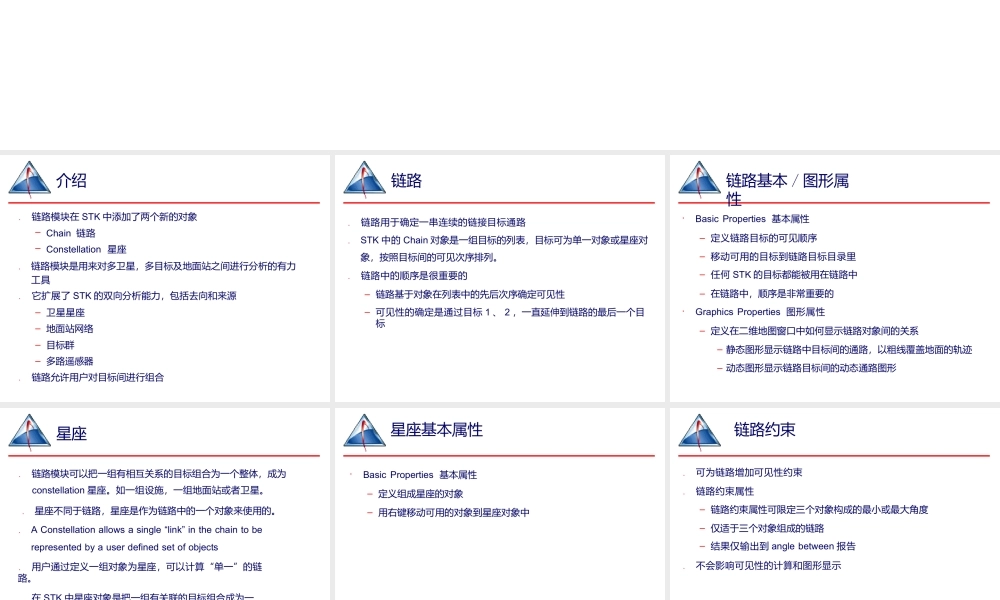

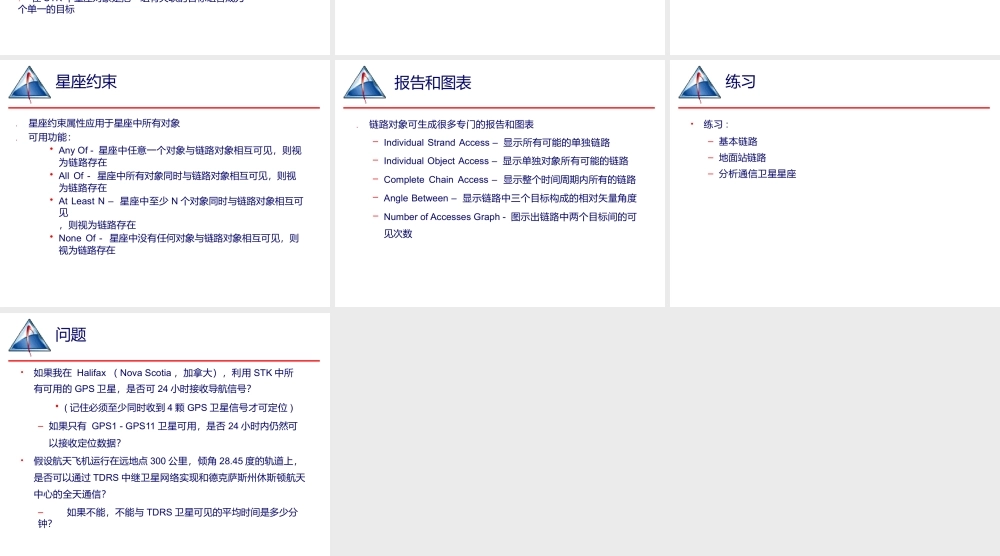

CHAINS MODULE链路模块Satellite Tool Kit ®． 链路模块在 STK 中添加了两个新的对象– Chain 链路– Constellation 星座． 链路模块是用来对多卫星，多目标及地面站之间进行分析的有力工具． 它扩展了 STK 的双向分析能力，包括去向和来源– 卫星星座– 地面站网络– 目标群– 多路遥感器． 链路允许用户对目标间进行组合介绍链路． 链路用于确定一串连续的链接目标通路． STK 中的 Chain 对象是一组目标的列表，目标可为单一对象或星座对象，按照目标间的可见次序排列。． 链路中的顺序是很重要的– 链路基于对象在列表中的先后次序确定可见性– 可见性的确定是通过目标 1 、 2 ，一直延伸到链路的最后一个目标链路基本 / 图形属性Basic Properties 基本属性– 定义链路目标的可见顺序– 移动可用的目标到链路目标目录里– 任何 STK 的目标都能被用在链路中– 在链路中，顺序是非常重要的Graphics Properties 图形属性– 定义在二维地图窗口中如何显示链路对象间的关系– 静态图形显示链路中目标间的通路，以粗线覆盖地面的轨迹– 动态图形显示链路目标间的动态通路图形． 链路模块可以把一组有相互关系的目标组合为一个整体，成为constellation 星座。如一组设施，一组地面站或者卫星。． 星座不同于链路，星座是作为链路中的一个对象来使用的。． A Constellation allows a single “link” in the chain to be represented by a user defined set of objects． 用户通过定义一组对象为星座，可以计算“单一”的链路。． 在 STK 中星座对象是把一组有关联的目标组合成为一个单一的目标星座星座基本属性Basic Properties 基本属性– 定义组成星座的对象– 用右键移动可用的对象到星座对象中链路约束． 可为链路增加可见性约束． 链路约束属性– 链路约束属性可限定三个对象构成的最小或最大角度– 仅适于三个对象组成的链路– 结果仅输出到 angle between 报告． 不会影响可见性的计算和图形显示星座约束． 星座约束属性应用于星座中所有对象． 可用功能：• Any Of - 星座中任意一个对象与链路对象相互可见，则视为链路存在• All Of - 星座中所有对象同时与链路对象相互可见，则视为链路存在• At Least N – 星座中至少 N 个对象同时与链路对象相互可见，则视为链路存在• None Of - 星座中没有任何对象与链路对象相互...
