中考串联与并联练习

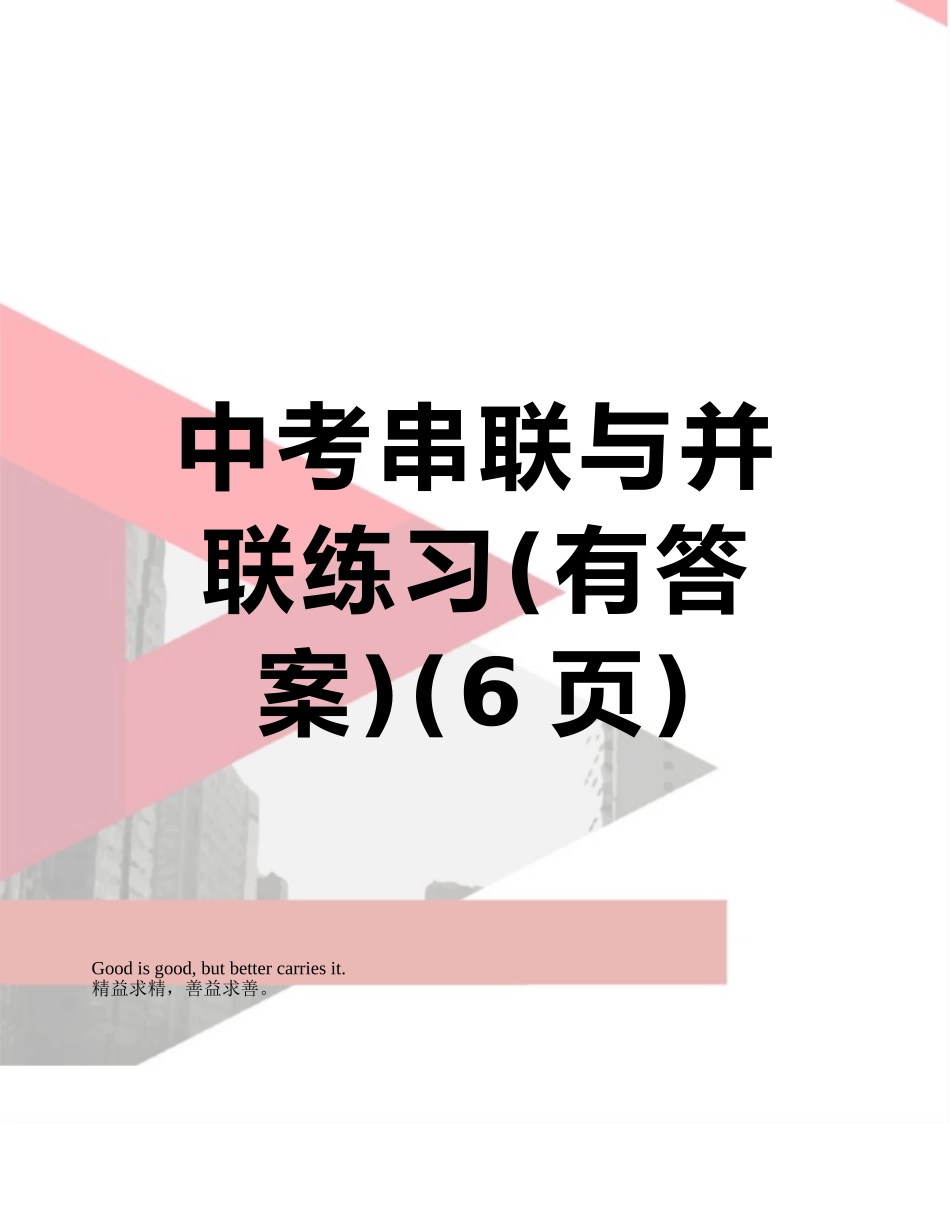

中考串联与并联练习_第1页
1/8

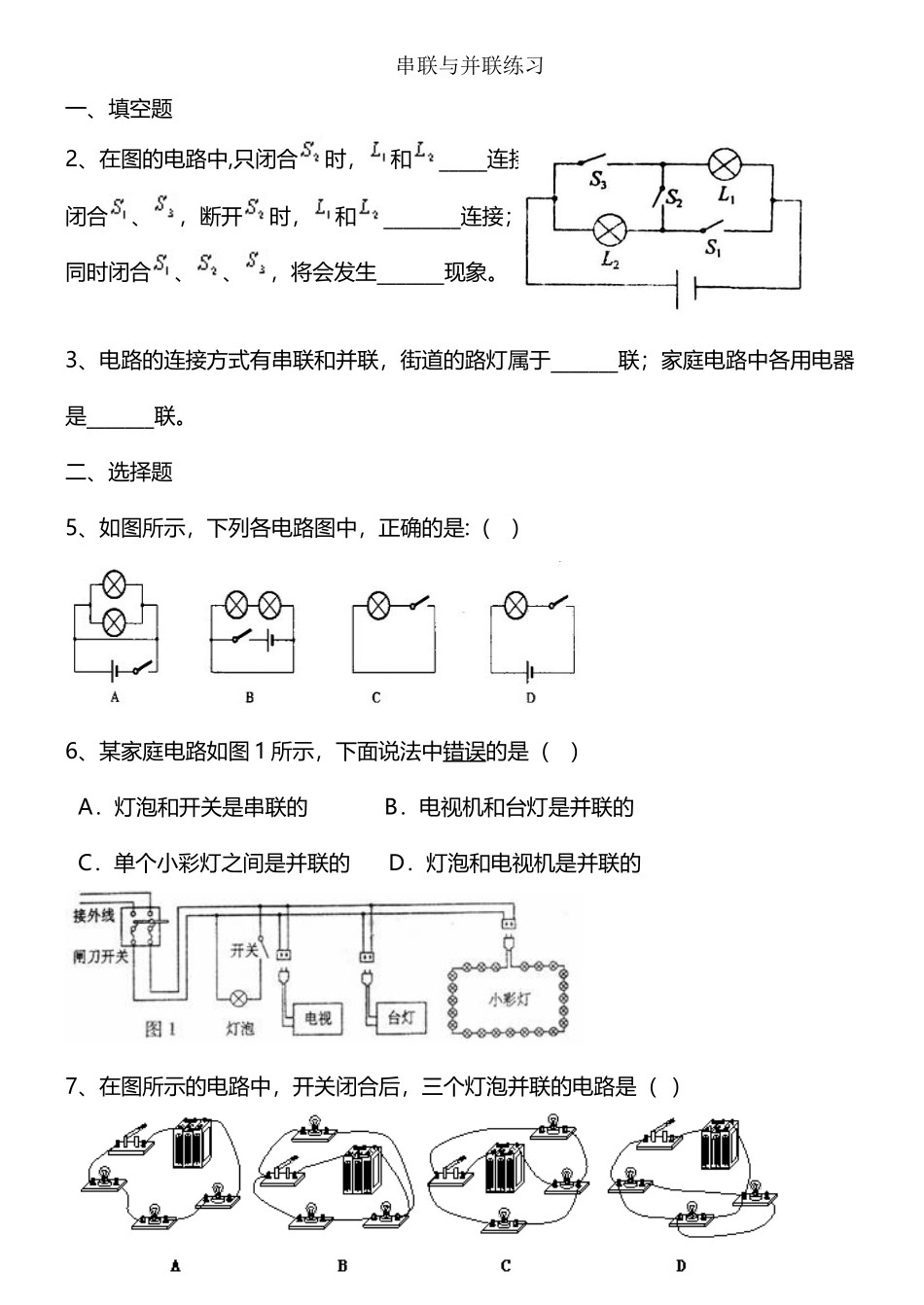

中考串联与并联练习_第2页
2/8
中考串联与并联练习_第3页

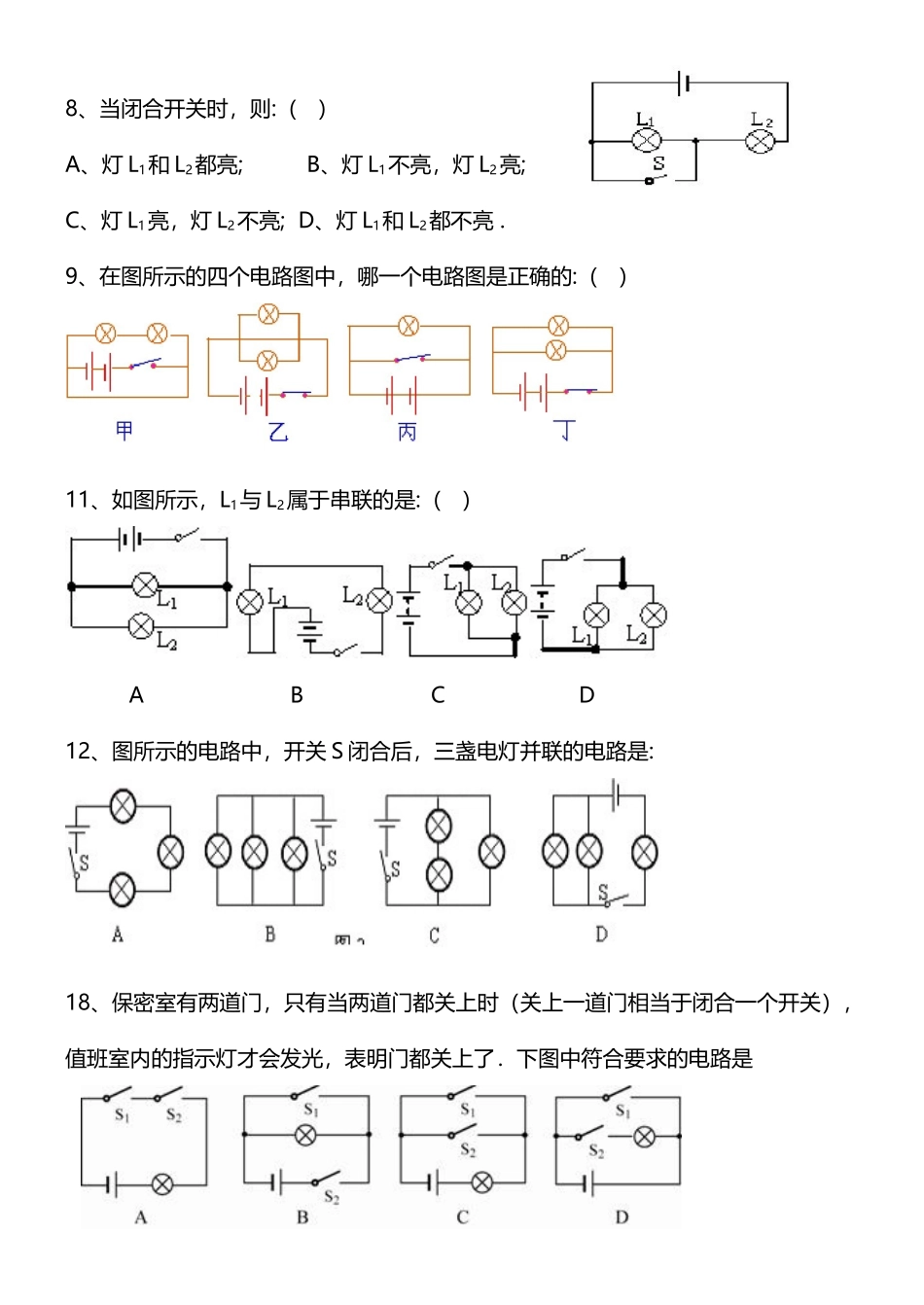

3/8
中考串联与并联练习(有答案)(6 页)Good is good, but better carries it.精益求精,善益求善。串联与并联练习一、填空题2、在图的电路中,只闭合时,和_____连接;闭合、,断开时,和________连接;同时闭合、、,将会发生_______现象。3、电路的连接方式有串联和并联,街道的路灯属于_______联;家庭电路中各用电器是_______联。二、选择题5、如图所示,下列各电路图中,正确的是:( )6、某家庭电路如图 1 所示,下面说法中错误的是( ) A.灯泡和开关是串联的 B.电视机和台灯是并联的 C.单个小彩灯之间是并联的 D.灯泡和电视机是并联的7、在图所示的电路中,开关闭合后,三个灯泡并联的电路是( ) 8、当闭合开关时,则:( )A、灯 L1和 L2都亮; B、灯 L1不亮,灯 L2亮;C、灯 L1亮,灯 L2不亮; D、灯 L1和 L2都不亮 .9、在图所示的四个电路图中,哪一个电路图是正确的:( )11、如图所示,L1与 L2属于串联的是:( ) A B C D12、图所示的电路中,开关 S 闭合后,三盏电灯并联的电路是:18、保密室有两道门,只有当两道门都关上时(关上一道门相当于闭合一个开关),值班室内的指示灯才会发光,表明门都关上了.下图中符合要求的电路是19、下面是小强同学对身边的一些电路连接进行观察分析,得出的推断中不正确的是 A.厨房中的抽油烟机里装有照明灯和电动机,它们有时同时工作,有时只有电动机单独工作.它们是并联的 B.公路两旁的路灯,晚上同时亮,早上同时灭.它们是串联的 C.楼道中的电灯是由声控开关和光控开关共同控制的.只有在天暗并且有声音时才能亮,所以声控开关、光控开关及灯是串联的 D.一般家庭中都要安装几盏照明灯和其它用电器,使用时互不影响.它们是并联的20、图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断:A.红灯、黄灯、绿灯是串联的; B.红灯、黄灯、绿灯是并联的;C.红灯与黄灯并联后再与绿灯串联; D.绿灯与黄灯并联后再与红灯串联.三、作图题23、根据电路图 连接实物图:24、 根据电路图 连接实物图:25、根据实物图 画出电路图;29、按图所示的实物图画电路图:31、一个工厂前后两个收发室,各有一个开关,一个电铃。A 收发室有电源。设计一个电路。要求:A 收发室按开关,B 收发室铃响。B 收发室按开关 A 收发室铃响。32、 给你一个电池组、两只开关、一只灯泡、导线若干...
