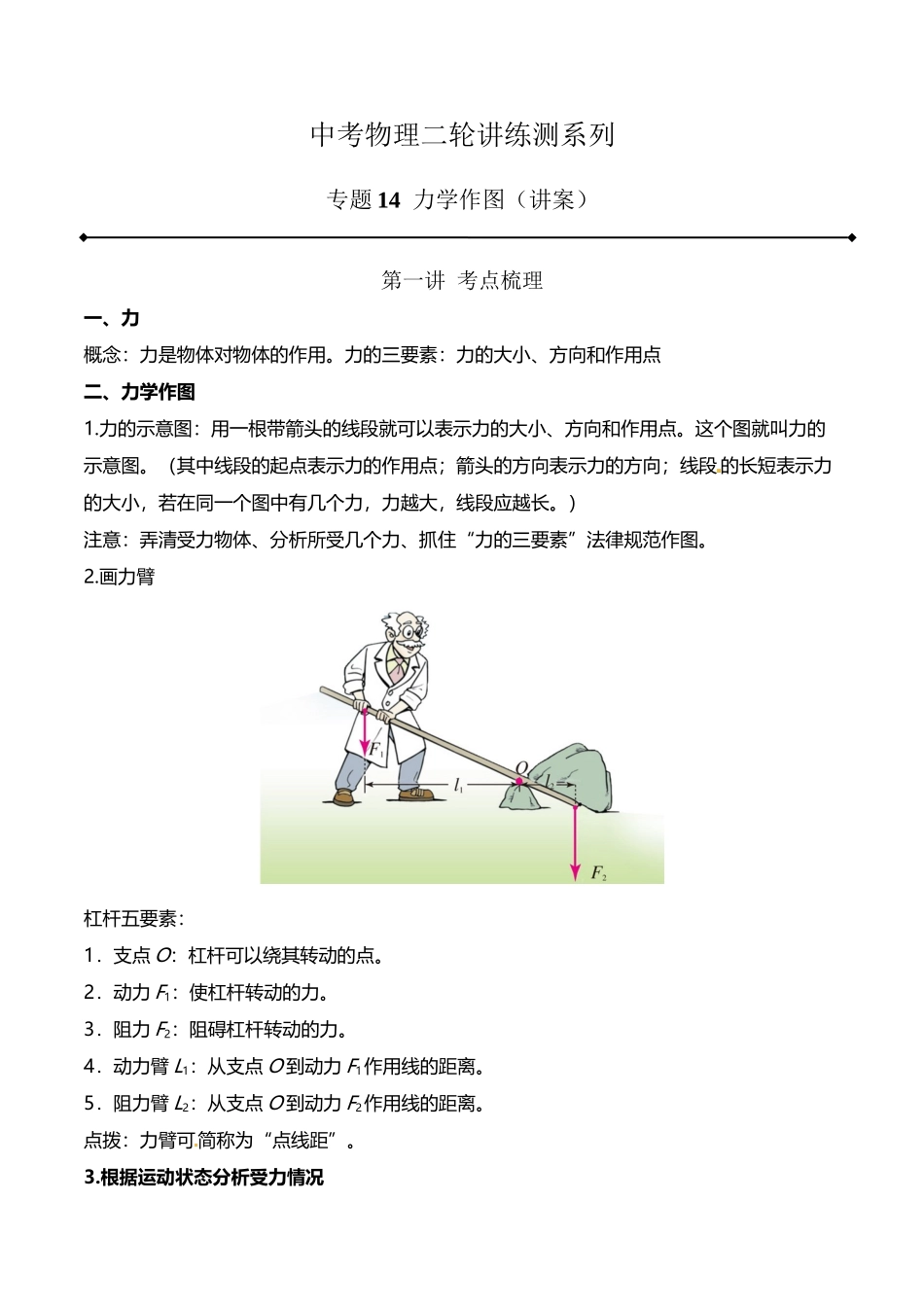

中考物理二轮 力学(6 页)Good is good, but better carries it.精益求精，善益求善。中考物理二轮讲练测系列专题 14 力学作图（讲案） 第一讲 考点梳理一、力概念：力是物体对物体的作用。力的三要素：力的大小、方向和作用点二、力学作图1.力的示意图：用一根带箭头的线段就可以表示力的大小、方向和作用点。这个图就叫力的示意图。（其中线段的起点表示力的作用点；箭头的方向表示力的方向；线段 的长短表示力的大小，若在同一个图中有几个力，力越大，线段应越长。）注意：弄清受力物体、分析所受几个力、抓住“力的三要素”法律规范作图。2.画力臂杠杆五要素：1．支点 O：杠杆可以绕其转动的点。2．动力 F1：使杠杆转动的力。3．阻力 F2：阻碍杠杆转动的力。4．动力臂 L1：从支点 O 到动力 F1作用线的距离。5．阻力臂 L2：从支点 O 到动力 F2作用线的距离。点拨：力臂可简称为“点线距”。3.根据运动状态分析受力情况由运动状态分析受力，是学生失分较多的地方，原因是学生不知道先分析运动状态。运动状态指：“匀速直线运动”、“静止”或“加速”、“减速”状态。在“匀速直线运动”、“静止”这两种状态下，物体受力平衡。4.连接滑轮组注意：1.在动滑轮和定滑轮之间有几段绳子，提升的力就是总重的几分之几。 2.确定绳子的绕向。第二讲 重点解析典例 1 作力的示意图如图所示，重 50N 的物体 A 静止在斜面 B 上，对斜面 B 的压力为 40N，作出物体 A 受到的重力及物体 B 受到的压力的示意图．典例 2.根据力与运动的关系作力的示意图物体 A 正在光滑水平面上向右做匀速直线运动，请画出 A 所受各力的示意图．典例 3.作杠杆的力臂在图丁中画出杠杆所受动力 F 的力臂．如图所示，曲杆可绕固定点 o 转动，在一个最小的拉力 F 的作用下，在图甲所示位置保持静止，请在图中作出：最小拉力 F 的力臂和拉力 F 的示意图； 小明做“测定滑轮组的机械效率”的实验时，用如图所示的滑轮成滑轮组，请用笔画出在图中使用该滑轮组时最省力的绕法．第三讲 方法点睛1.常见几种力作用点方向大小重力重心竖直向下G=mg弹力常画在重心垂直于接触面指向被压物体摩擦力常画在重心与物体运动方向或运动趋势相反2.平衡力：作用在同一个物体上的两个力，假如大小相等、方向相反、在同一条直线上，这两个力是平衡力。平衡状态：物体 在静止状态或匀速直线运动状态叫做平衡状态，物体在平衡状态受到平衡力的...
