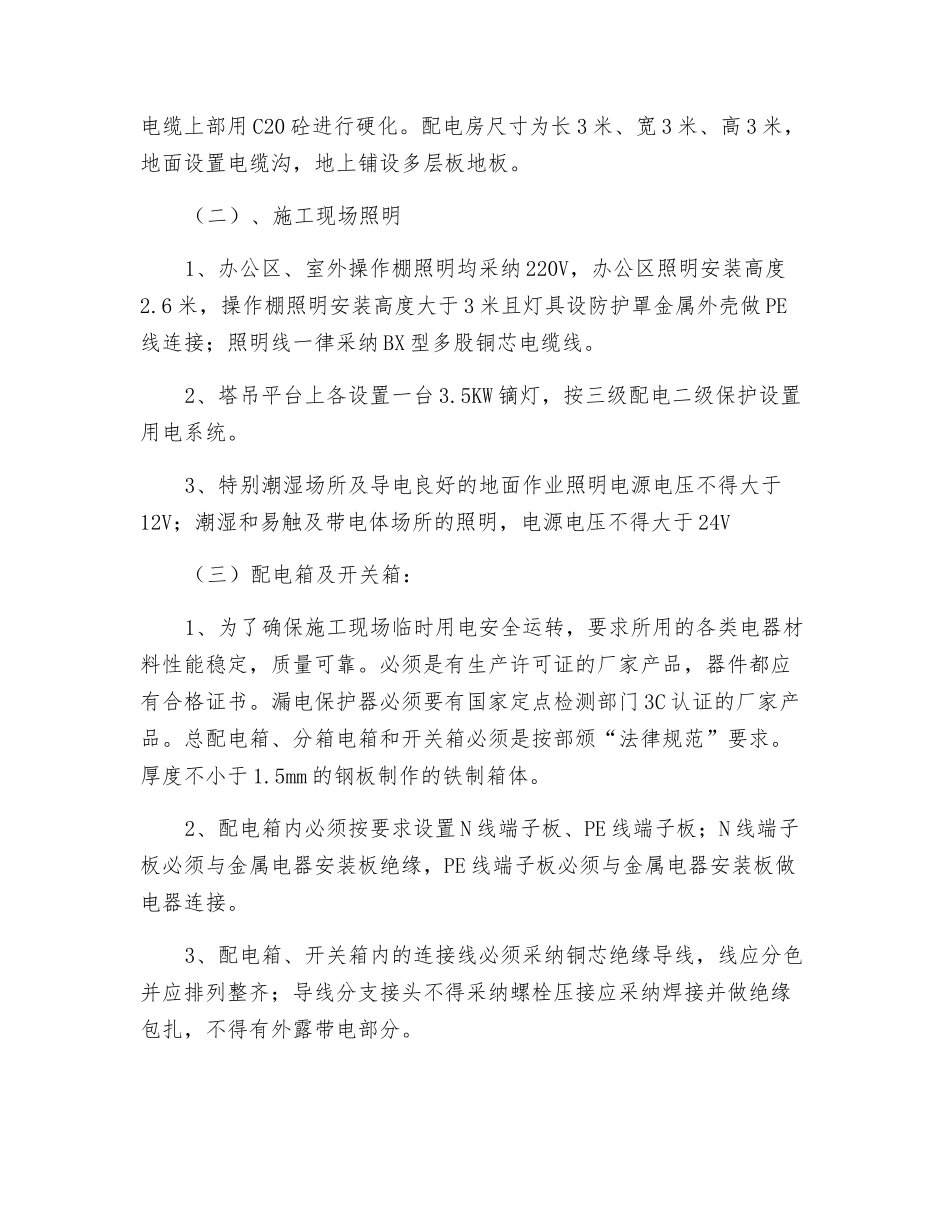

临时用电施工创建措施（一）、电线布置及配电箱设置1、根据施工现场施工情况及施工平面布置图，确定机械设备的数量及施工机械的负荷情况，本工程供电线路采纳 BX 型五芯电缆埋地敷设，走向见临时用电平面图及系统图。2、本工程采纳 TN-S 供电系统，三级配电、二级保护“一机一闸、一漏一箱”制，电缆选用 BX 型多股铜芯线，设置专用的保护零线。在总配电箱下设分配电箱，分配电箱下设开关箱，所有用电设备从各自的专用开关箱中接地。施工现场总配电箱设一级漏电保护，开关箱设二级漏电保护，两级漏电保护参数应当匹配使之具备分级保护功能。3、开关箱内漏电保护器的额定漏电动作电流不大于 30mA,额定漏电动作时间不大于 0.1s,使用在潮湿环境中开关箱内漏电保护器的额定漏电动作电流不大于 15 mA,额定漏电动作时间不大于 0.1s。本工程总配电箱中使用漏电保护器的额定漏电动作电流不大于 30mA,额定漏电动作时间为 0.2s。4、本工程下火线、总配至分配、分配至开关箱均采纳五芯电缆，选用 BX 型多股铜芯线，开关箱至设备根据设备情况选用 BX 型多股铜芯电缆线；总配电箱处设一组重复接地，其接地电阻值小于 4 欧姆；分配电箱、开关箱、机械处均做重复接地，其接地电阻值小于 10 欧姆。5、施工现场使用的总箱、分配电箱及开关箱全部采纳统一合格产品，所有配电线路设置为地下敷设，埋设深度为 70cm 。在电缆沟内电缆上、下、左、右侧均匀敷设 20cm 厚的细砂，然后再铺盖板。如若电缆要经过钢筋场地及穿越公路的地方，电缆穿铁管进行敷设，然后在电缆上部用 C20 砼进行硬化。配电房尺寸为长 3 米、宽 3 米、高 3 米，地面设置电缆沟，地上铺设多层板地板。（二）、施工现场照明1、办公区、室外操作棚照明均采纳 220V，办公区照明安装高度2.6 米，操作棚照明安装高度大于 3 米且灯具设防护罩金属外壳做 PE线连接；照明线一律采纳 BX 型多股铜芯电缆线。2、塔吊平台上各设置一台 3.5KW 镝灯，按三级配电二级保护设置用电系统。3、特别潮湿场所及导电良好的地面作业照明电源电压不得大于12V；潮湿和易触及带电体场所的照明，电源电压不得大于 24V（三）配电箱及开关箱：1、为了确保施工现场临时用电安全运转，要求所用的各类电器材料性能稳定，质量可靠。必须是有生产许可证的厂家产品，器件都应有合格证书。漏电保护器必须要有国家定点检测部门 3C 认证的厂家产品。总配电箱、分箱电箱和开关箱必须是按部颁“...
