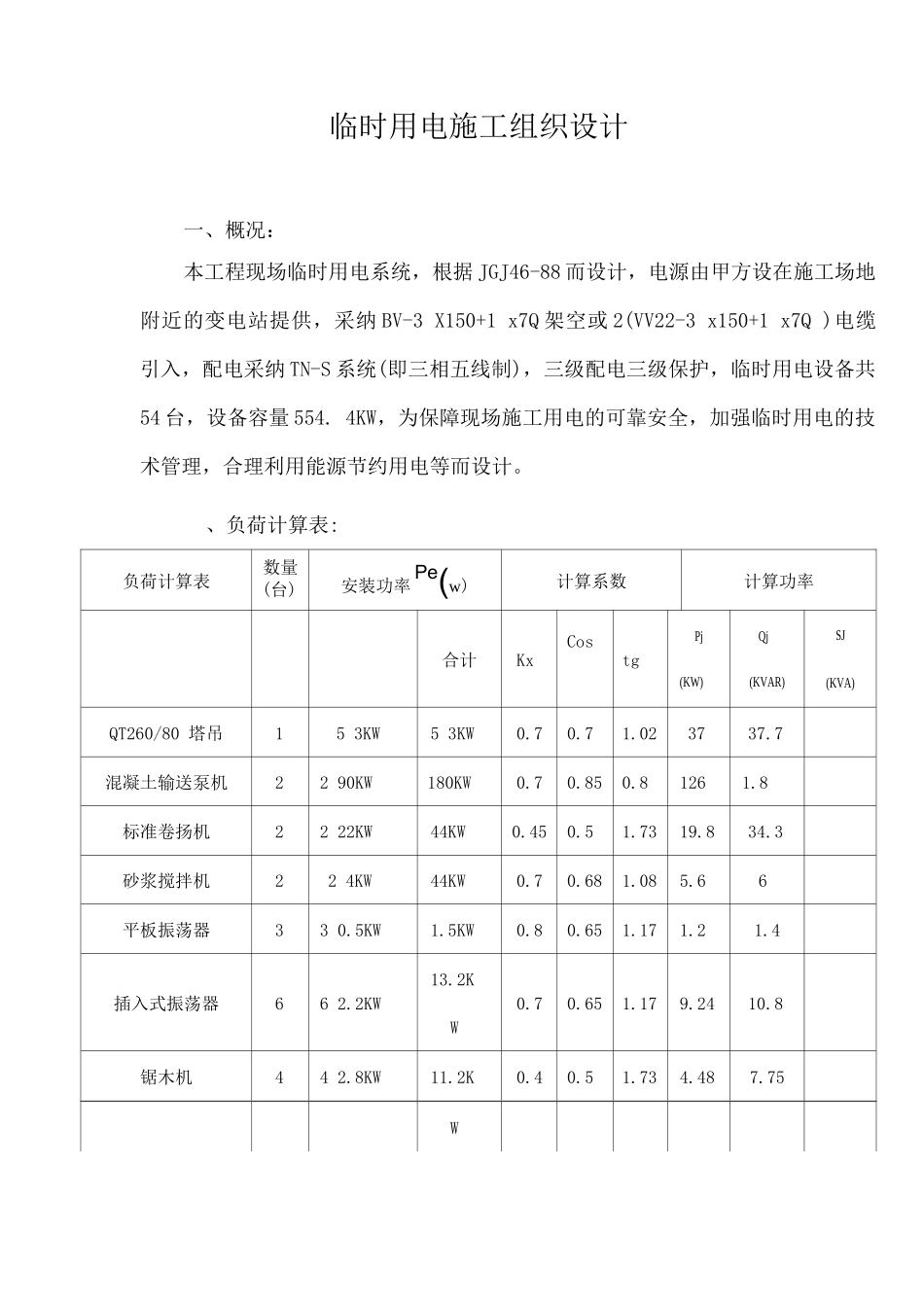

临时用电施工组织设计一、概况：本工程现场临时用电系统，根据 JGJ46-88 而设计，电源由甲方设在施工场地附近的变电站提供，采纳 BV-3 X150+1 x7Q 架空或 2(VV22-3 x150+1 x7Q )电缆引入，配电采纳 TN-S 系统(即三相五线制)，三级配电三级保护，临时用电设备共54 台，设备容量 554. 4KW，为保障现场施工用电的可靠安全，加强临时用电的技术管理，合理利用能源节约用电等而设计。、负荷计算表:负荷计算表数量(台)安装功率 Pe(w)计算系数计算功率合计KxCostgPj(KW)Qj(KVAR)SJ(KVA)QT260/80 塔吊15 3KW5 3KW0.70.71.023737.7混凝土输送泵机22 90KW180KW0.70.850.81261.8标准卷扬机22 22KW44KW0.450.51.7319.834.3砂浆搅拌机22 4KW44KW0.70.681.085.66平板振荡器33 0.5KW1.5KW0.80.651.171.21.4插入式振荡器66 2.2KW13.2KW0.70.651.179.2410.8锯木机44 2.8KW11.2K0.40.51.734.487.75W潜水泵2525 1.5KW37.5KW0.450.71.0216.917.24高压水泵118KW18KW10.800.251813.5电渣焊机22 13KW26KW0.350.52.439.122.1沟通电焊机24 21KW42KW0.350.451.9814.729.1空压机44 30KW120KW0.450.71.025455.1照明30KW0.810240合计54584.4KW340336.09计入最大负荷参差系数 0.8272268.9382 KVA需要配电变压器负荷率 95.5%4 KVA注：此表不包括钢筋加工场用电负荷。三、电流计算：S 10382 X101 总===580A3 U1.732 X0.38总开关选用 8A ,采纳 2 (VV22-3 x150+1 x95 )电缆引至施工场地配电房。四、安全用电技术措施：1、施工场地配电必须按 TN-S 系统设置保护接零系统，实施三相五线制，杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线 PE 必须采纳绿/黄双色线。严格与相线、工作零线相区别，严禁混用。2、设置总配电室，门向外开，配锁，并应符合下列要求：（1）配电箱、开关箱应有防雨措施，安装位置周围不得有杂物，便于操作。（2）配电箱（盘）正面的操作通道宽度，单列布置不小于 1.5m，双列布置不小于 2m。（3）配电箱（盘）的维修通道宽度不小于 0.8m （个别地点有建筑物结构凸出的部分，则此点通道宽度不小于 0.6m）。3、配电室的建筑物和构筑物的耐火等级不低于 3 级，室内应配置砂箱和绝缘灭火器。（干粉灭火器）4、用电设备与开关箱间距不大于 3M，与配电箱间距不大于 30M，开关箱应装漏电保护器的额定漏电动作电流应选用 30mA，额定漏电动作时间应小于 0.1 秒，水泵及特别潮湿场所，漏电动作电流...
