HZHY-AI200 快速启动手册

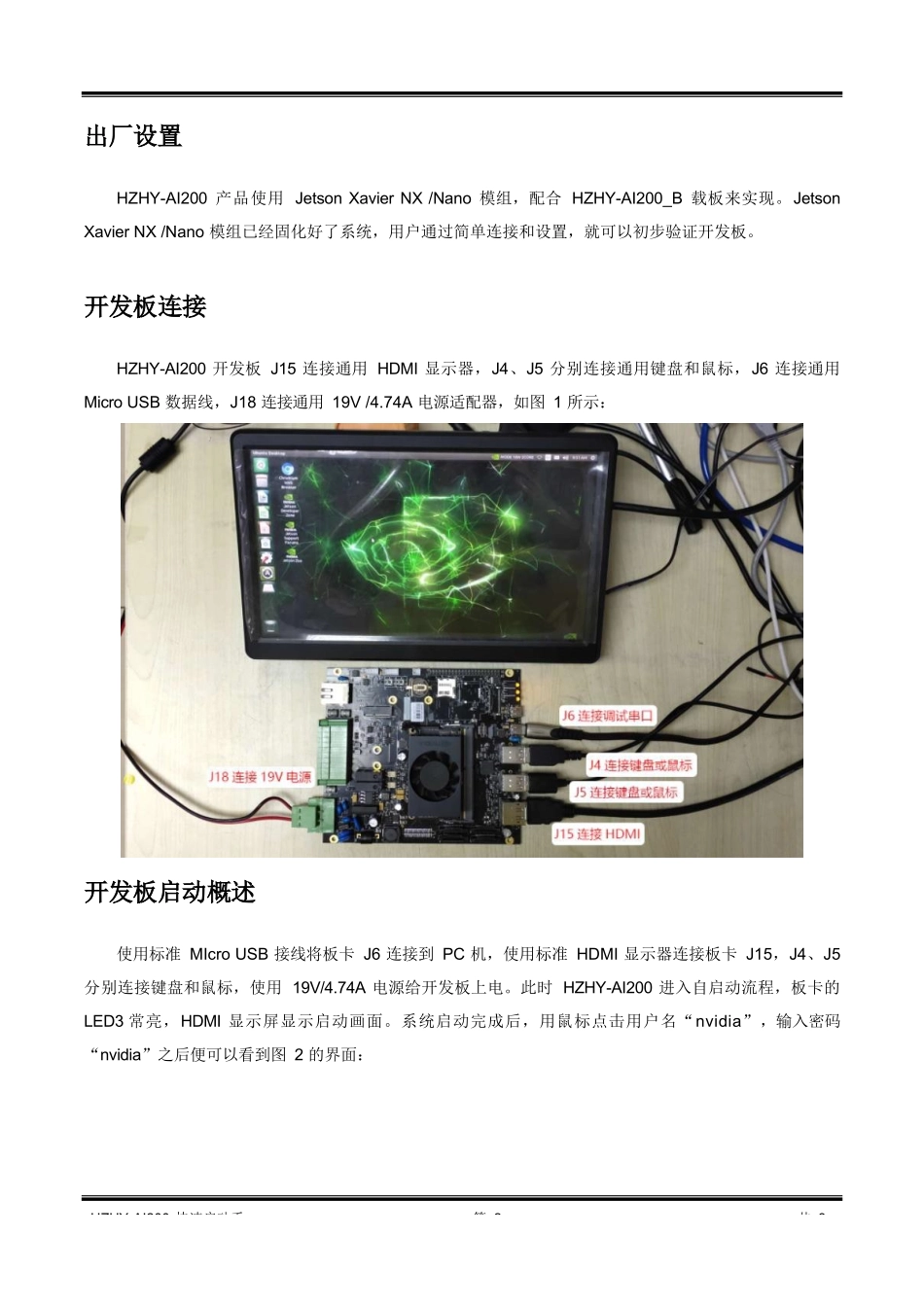

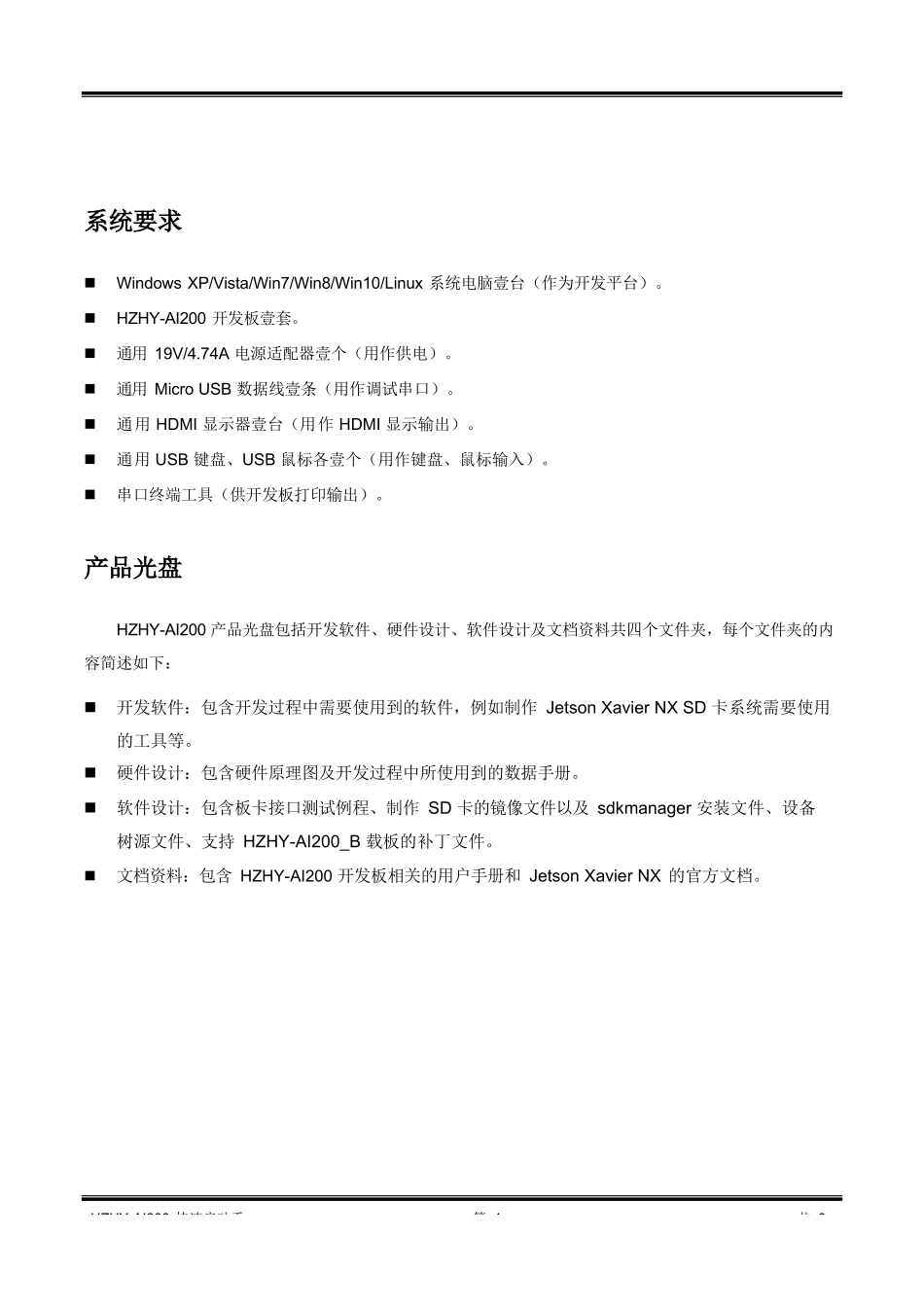

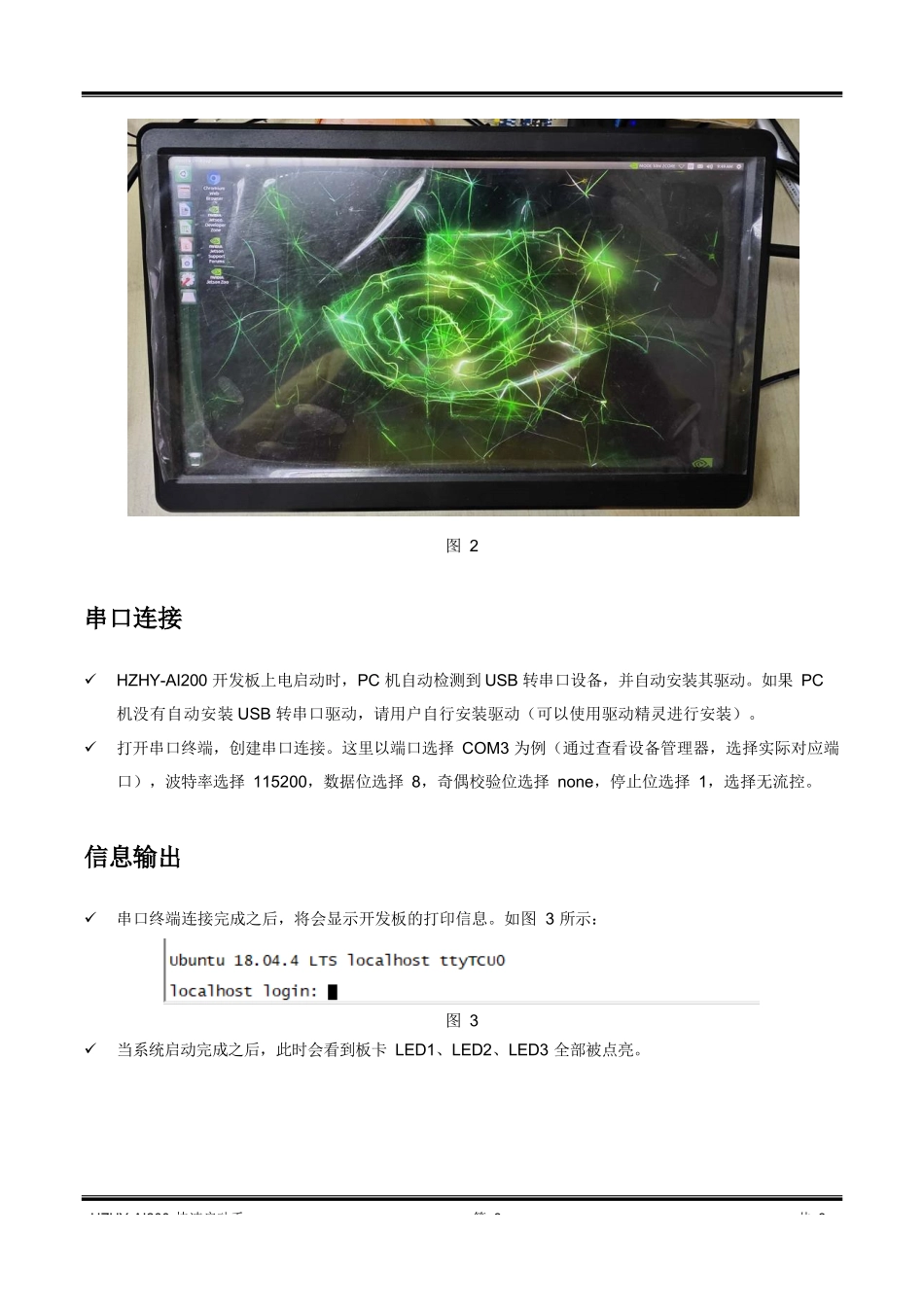

HZHY-AI200 快速启动手共 3 第 1 系统要求Windows XP/Vista/Win7/Win8/Win10/Linux 系统电脑壹台（作为开发平台）。HZHY-AI200 开发板壹套。通用 19V/4.74A 电源适配器壹个（用作供电）。通用 Micro USB 数据线壹条（用作调试串口）。通用 HDMI 显示器壹台（用作 HDMI 显示输出）。通用 USB 键盘、USB 鼠标各壹个（用作键盘、鼠标输入）。串口终端工具（供开发板打印输出）。产品光盘HZHY-AI200 产品光盘包括开发软件、硬件设计、软件设计及文档资料共四个文件夹，每个文件夹的内容简述如下：开发软件：包含开发过程中需要使用到的软件，例如制作 Jetson Xavier NX SD 卡系统需要使用的工具等。硬件设计：包含硬件原理图及开发过程中所使用到的数据手册。软件设计：包含板卡接口测试例程、制作 SD 卡的镜像文件以及 sdkmanager 安装文件、设备树源文件、支持 HZHY-AI200_B 载板的补丁文件。文档资料：包含 HZHY-AI200 开发板相关的用户手册和 Jetson Xavier NX 的官方文档。HZHY-AI200 快速启动手共 3 第 2 出厂设置HZHY-AI200 产品使用 Jetson Xavier NX /Nano 模组，配合 HZHY-AI200_B 载板来实现。Jetson Xavier NX /Nano 模组已经固化好了系统，用户通过简单连接和设置，就可以初步验证开发板。开发板连接HZHY-AI200 开发板 J15 连接通用 HDMI 显示器，J4、J5 分别连接通用键盘和鼠标，J6 连接通用 Micro USB 数据线，J18 连接通用 19V /4.74A 电源适配器，如图 1 所示：图 1开发板启动概述使用标准 MIcro USB 接线将板卡 J6 连接到 PC 机，使用标准 HDMI 显示器连接板卡 J15，J4、J5 分别连接键盘和鼠标，使用 19V/4.74A 电源给开发板上电。此时 HZHY-AI200 进入自启动流程，板卡的 LED3 常亮，HDMI 显示屏显示启动画面。系统启动完成后，用鼠标点击用户名“nvidia”，输入密码“nvidia”之后便可以看到图 2 的界面：HZHY-AI200 快速启动手共 3 第 3 图 2串口连接HZHY-AI200 开发板上电启动时，PC 机自动检测到 USB 转串口设备，并自动安装其驱动。如果 PC 机没有自动安装 USB 转串口驱动，请用户自行安装驱动（可以使用驱动精灵进行安装）。打开串口终端，创建串口连接。这里以端口选择 COM3 为例（通过查看设备管理器，选择实际对应端口），波特率选择 115200，数据位选择 8，奇偶校验位选择 none，停止位选择 1，选择无流控。信息输出串口终端连接完成之后，将会显示开发板的打印信息。如图 3 所示：图 3当系统启动完成之后，此时会看到板卡 LED1、LED2、LED3 全部被点亮。
