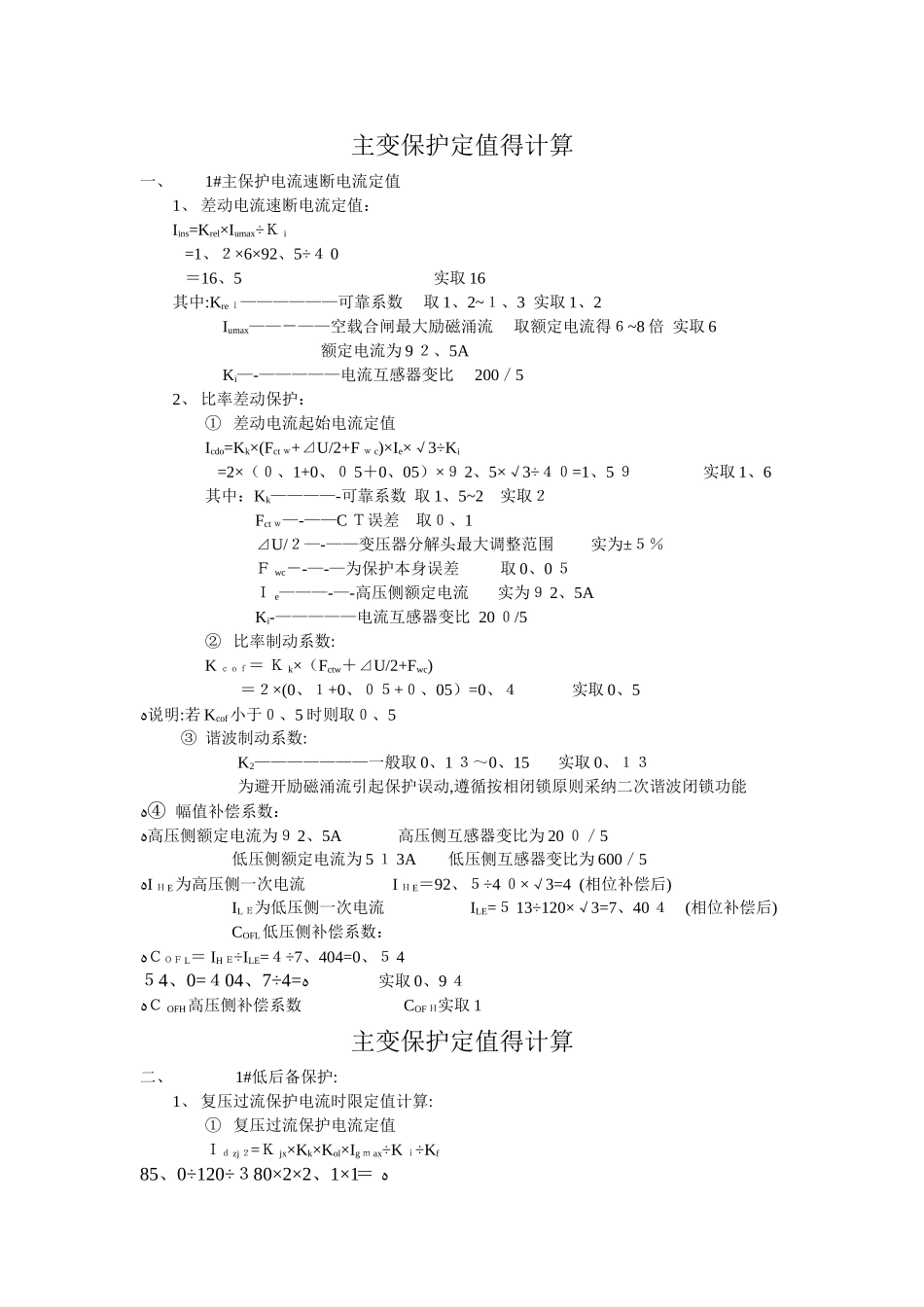

主变保护定值得计算一、1#主保护电流速断电流定值1、 差动电流速断电流定值：Iins=Krel×Iumax÷Ｋ i =1、２×6×92、5÷４ 0 ＝16、5 实取 16其中:Kre ｌ——————可靠系数 取 1、2~１、3 实取 1、2Iumax——－——空载合闸最大励磁涌流 取额定电流得６~8 倍 实取 6 额定电流为 9 ２、5AKi—-—————电流互感器变比 200／52、 比率差动保护：① 差动电流起始电流定值Icdo=Kk×(Fct ｗ+⊿U/2+F ｗ c)×Ie×√3÷Ki =2×（０、1+0、０ 5＋0、05）×９ 2、5×√3÷４０=1、5 ９ 实取 1、6其中：Kk————-可靠系数 取 1、5~2 实取２Fct ｗ—-——C Ｔ误差 取０、1⊿U/２—-——变压器分解头最大调整范围 实为±５％Ｆ wc－-—-—为保护本身误差 取 0、0 ５Ｉ e———-—-高压侧额定电流 实为９ 2、5AKi-—————电流互感器变比 20 ０/5② 比率制动系数:K ｃｏｆ＝ Ｋ k×（Fctw＋⊿U/2+Fwc)＝２×(0、１+0、０５+０、05）=0、４ 实取 0、5ﻩ说明:若 Kcof小于０、5 时则取０、5 ③ 谐波制动系数:K2———————一般取 0、1 ３～0、15 实取 0、１３为避开励磁涌流引起保护误动,遵循按相闭锁原则采纳二次谐波闭锁功能ﻩ④ 幅值补偿系数：ﻩ高压侧额定电流为９ 2、5A 高压侧互感器变比为 20 ０／5低压侧额定电流为 5 １ 3A 低压侧互感器变比为 600／5ﻩI Ｈ E为高压侧一次电流 I Ｈ E＝92、５÷4 ０×√3=4 (相位补偿后)IL Ｅ为低压侧一次电流 ILE=５ 13÷120×√3=7、40 ４ (相位补偿后) COFL低压侧补偿系数：ﻩＣＯＦ L＝ IH Ｅ÷ILE=４÷7、404=0、５ 4 ﻩ=4÷7、04４=0、4５ 实取 0、9 ４ﻩＣ OFH高压侧补偿系数 COF Ｈ实取 1主变保护定值得计算二、1#低后备保护:1、 复压过流保护电流时限定值计算:① 复压过流保护电流定值Ｉｄ zj ２=Ｋ jx×Kk×Kol×Ig ｍ ax÷K ｉ÷Kfﻩ＝1×1、2×2×80３÷120÷0、85ﻩ=８、9A 实取 8、5A其中：Ｋｊ x———-——接线系数 取１ﻩＫ k-—————可靠系数 取 1、2K ｏ l--——-—过负荷系数 取 2ﻩIgmax—————变压器最大工作电流 取 38 ０ AKi－—-—--—电流互感器变比 6 ０ 0／5Kf——－－———恢复系数 取 0、85ﻩ ②灵敏度校验:K Ｌ=Ｉ dmin(２)÷Idzj=0、８ 76×45 ８ 0÷1 ２ 0÷8、５=3、9﹥1、５故满足要求 ③保护装置得动作时限实取 Tim ２...
