主板板型分类VIP专享

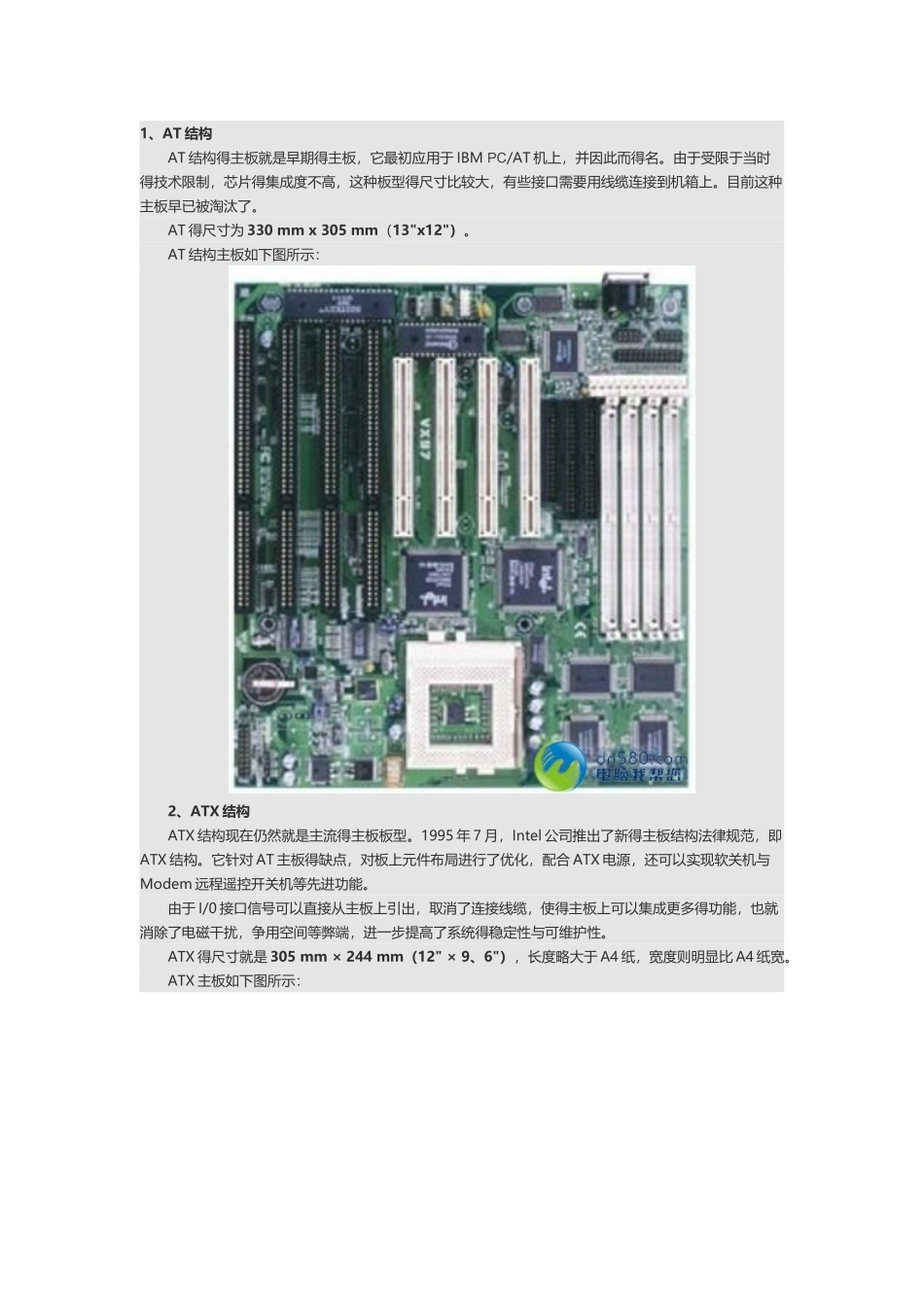

1、AT 结构 AT 结构得主板就是早期得主板，它最初应用于 IBM PC/AT 机上，并因此而得名。由于受限于当时得技术限制，芯片得集成度不高，这种板型得尺寸比较大，有些接口需要用线缆连接到机箱上。目前这种主板早已被淘汰了。 AT 得尺寸为 330 mm x 305 mm（13"x12"）。 AT 结构主板如下图所示： 2、ATX 结构 ATX 结构现在仍然就是主流得主板板型。1995 年 7 月，Intel 公司推出了新得主板结构法律规范，即ATX 结构。它针对 AT 主板得缺点，对板上元件布局进行了优化，配合 ATX 电源，还可以实现软关机与Modem 远程遥控开关机等先进功能。 由于 I/0 接口信号可以直接从主板上引出，取消了连接线缆，使得主板上可以集成更多得功能，也就消除了电磁干扰，争用空间等弊端，进一步提高了系统得稳定性与可维护性。 ATX 得尺寸就是 305 mm × 244 mm（12" × 9、6"），长度略大于 A4 纸，宽度则明显比 A4 纸宽。 ATX 主板如下图所示： 3、Micro ATX 结构 这种结构得目标就是减少电脑系统得成本与降低电源功率，它由 Intel 于 1997 年推出。它得特点就是减少了 I/0 槽得数量来缩小主板得尺寸，并且需要更小得功率。 Micro-ATX 得最大尺寸就是 244 mm × 244 mm（9、6" × 9、6"），宽度与 ATX 一样，只就是长度缩水了。 Micro-ATX 主板如下图所示： 4、Mini-ITX 结构 Mini-ITX 就是威盛(VIA)公司提出得一种板型结构标准，尺寸比 Micor ATX 板型更小，尺寸为 17cm x 17cm。它适用于小尺寸，低功耗得场合，比如 HTPC，低成本下载机，汽车，甚至就是机顶盒市场。 Mini-ITX 如下图所示： 除了上述列出得几大类板型之外，还有一些衍生出得板型，这里就不一一说明了。目前主板进展趋势以 Micro ATX 为主，mini-ITX 有增加得趋势。主板板型分类 分为 AT、Baby-AT、ATX、Micro ATX、LPX、NLX、Flex ATX、EATX、WATX以及 BTX 等结构。其中，AT 与 Baby-AT 就是多年前得老主板结构，现在已经淘汰；而LPX、NLX、Flex ATX 则就是 ATX 得变种，多见于国外得品牌机，国内尚不多见；EATX 与WATX 则多用于服务器/工作站主板；ATX 就是目前市场上最常见得主板结构，扩展插槽较多，PCI 插槽数量在 4-6 个，大多数主板都采纳此结构；Micro ATX 又称 Mini ATX，就是 ATX结构得简化版，就就是常说得“小板”，扩展插槽较少，PCI 插槽数量在 3 个或 3 个以...
