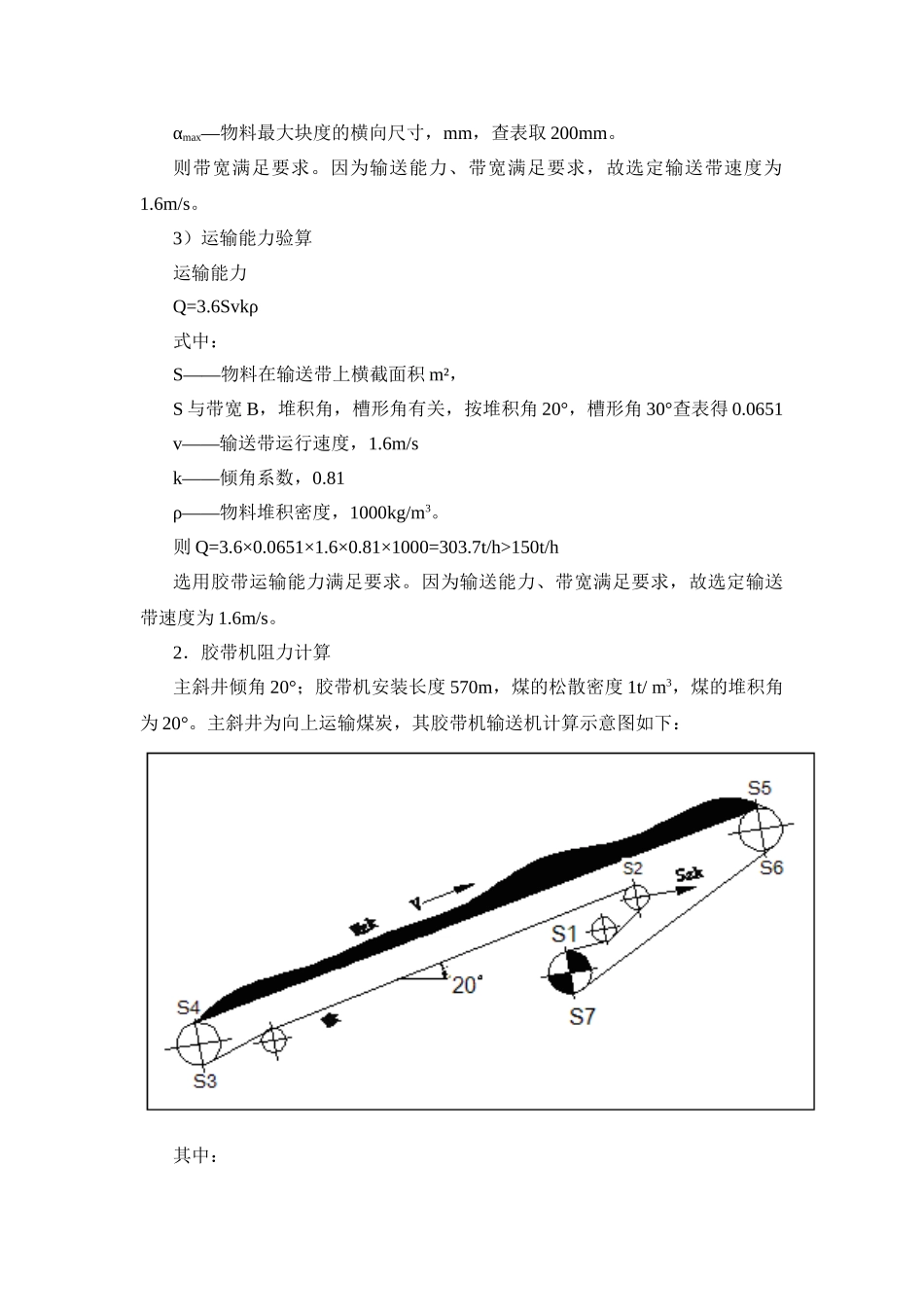

主斜井皮带机校核（一）相关技术参数1．矿井设计生产能力：15 万吨/年；2．矿井开拓方式：斜井开拓；3．井筒参数：斜长 563m，斜坡倾角 β＝20°，安装长度 570m。4．输送物料：原煤＝1t/m3；5．设计运输能力：Q＝150t/h；6．胶带运行速度：预选胶带运行速度 V＝1.6m/s；7．工作制度：330d/a，16h/d；（二）胶带输送机选型1．带宽计算1）计算胶带宽度B===0.567m考虑到块状煤取该矿现有胶带宽度 B=800mm；式中：B——胶带宽度，m；Q—设计小时运输量，Q=150t/h；K——断面系数，K 值与物料的动堆积角 ρ 及带宽 B 有关，堆积角 20°，按槽形角 30°，K 取 360；γ—煤的松散密度（t/m3），取 1 t/m3；C—输送机倾角系数，α＝20°，查表 0.81；ξ—输送机速度系数，胶带输送机带速为 1.6m/s，查表取 1.0。2）带宽验算对于未过筛的松散物料（如原煤）=2×200+200=600（mm）式中：αmax—物料最大块度的横向尺寸，mm，查表取 200mm。则带宽满足要求。因为输送能力、带宽满足要求，故选定输送带速度为1.6m/s。3）运输能力验算运输能力Q=3.6Svkρ式中：S——物料在输送带上横截面积 m²，S 与带宽 B，堆积角，槽形角有关，按堆积角 20°，槽形角 30°查表得 0.0651v——输送带运行速度，1.6m/sk——倾角系数，0.81ρ——物料堆积密度，1000kg/m3。则 Q=3.6×0.0651×1.6×0.81×1000=303.7t/h>150t/h选用胶带运输能力满足要求。因为输送能力、带宽满足要求，故选定输送带速度为 1.6m/s。2．胶带机阻力计算主斜井倾角 20°；胶带机安装长度 570m，煤的松散密度 1t/ m3，煤的堆积角为 20°。主斜井为向上运输煤炭，其胶带机输送机计算示意图如下：其中：--重段工作阻力；--空段工作阻力；Szk---最小张紧力；--重段托辊的间距，1.5m；--空段托辊间距，3m。1）重段工作阻力式中：q=Q/（3.6×v）=150/（3.6×1.6）=26.0kg/m；qd--胶带单位质量，查表取 16.2kg/m；--重段托辊单位长度质量 kg/m ，查表得=9.3kg/m；--槽形托辊的阻力系数，查表取 0.04；--输送机工作长度 570m；--重力加速度。 =91432（N）（2）空段工作阻力式中：--空段托辊单位长度质量 kg/m，查表得=4kg/m， --平形托辊的阻力系数，查表取 0.034； =（16.2+4）×570×0.034×cos20°×9.8-16.2×570×sin20°×9.8 =-27343（N）3．胶带机张力计算根据上面的胶带输送机计算示意图，图中 1、2、3、4、5、6、7 各点的关系根据逐点法计算胶带各点...
