主蒸汽、主给水管道施工方案

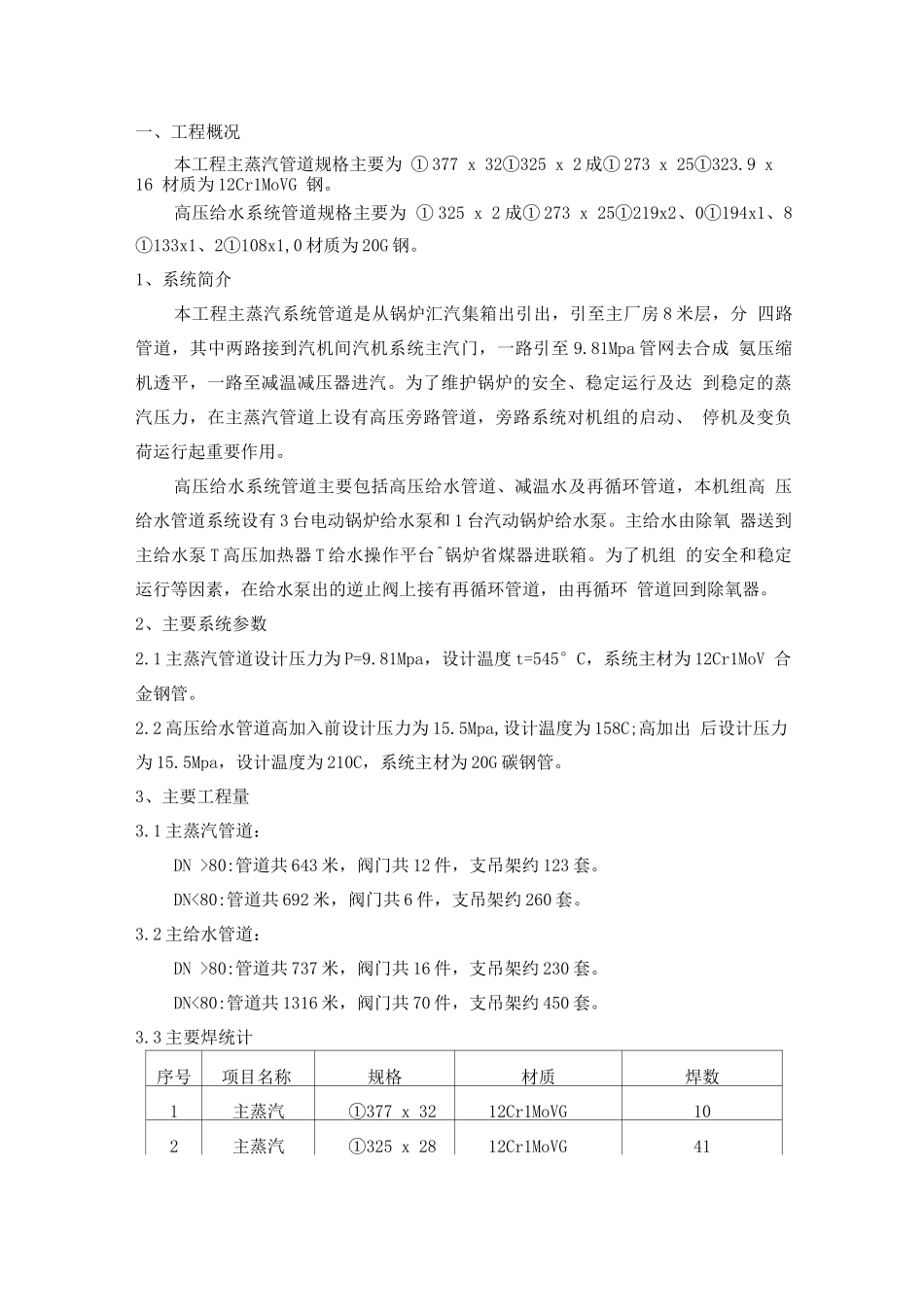

一、工程概况本工程主蒸汽管道规格主要为 ① 377 x 32①325 x 2 成① 273 x 25①323.9 x 16 材质为 12Cr1MoVG 钢。高压给水系统管道规格主要为 ① 325 x 2 成① 273 x 25①219x2、0①194x1、8 ①133x1、2①108x1,0 材质为 20G 钢。1、系统简介本工程主蒸汽系统管道是从锅炉汇汽集箱出引出，引至主厂房 8 米层，分 四路管道，其中两路接到汽机间汽机系统主汽门，一路引至 9.81Mpa 管网去合成 氨压缩机透平，一路至减温减压器进汽。为了维护锅炉的安全、稳定运行及达 到稳定的蒸汽压力，在主蒸汽管道上设有高压旁路管道，旁路系统对机组的启动、 停机及变负荷运行起重要作用。高压给水系统管道主要包括高压给水管道、减温水及再循环管道，本机组高 压给水管道系统设有 3 台电动锅炉给水泵和 1 台汽动锅炉给水泵。主给水由除氧 器送到主给水泵 T 高压加热器 T 给水操作平台^锅炉省煤器进联箱。为了机组 的安全和稳定运行等因素，在给水泵出的逆止阀上接有再循环管道，由再循环 管道回到除氧器。2、主要系统参数2.1 主蒸汽管道设计压力为 P=9.81Mpa，设计温度 t=545°C，系统主材为 12Cr1MoV 合金钢管。2.2 高压给水管道高加入前设计压力为 15.5Mpa,设计温度为 158C;高加出 后设计压力为 15.5Mpa，设计温度为 210C，系统主材为 20G 碳钢管。3、主要工程量3.1 主蒸汽管道：DN >80:管道共 643 米，阀门共 12 件，支吊架约 123 套。DN<80:管道共 692 米，阀门共 6 件，支吊架约 260 套。3.2 主给水管道：DN >80:管道共 737 米，阀门共 16 件，支吊架约 230 套。DN<80:管道共 1316 米，阀门共 70 件，支吊架约 450 套。3.3 主要焊统计序号项目名称规格材质焊数1主蒸汽①377 x 3212Cr1MoVG102主蒸汽①325 x 2812Cr1MoVG413主蒸汽①273 x 2512Cr1MoVG24主蒸汽①323.9 x 1612Cr1MoVG35高压给水①325 x 2820G316高压给水①273 x 2520G307高压给水①219x2020G628高压给水①194x1820G2159高压给水①133x1220G1210高压给水①108 1020G22以上焊数为估量数量，具体以实际安装焊为准。二、编制依据1、中国天辰工程有限公司设计图纸：T05039-201HE02、T05039-201HE042、《火力发电厂焊接技术规程》DL/T869-243、《火力发电厂焊接热处理技术规程》DL/T819-224、《管道焊接接头超声波检验技术规程》DL/T820-225、《电力建设安全工作规程》火力发电厂部分）DL59....
