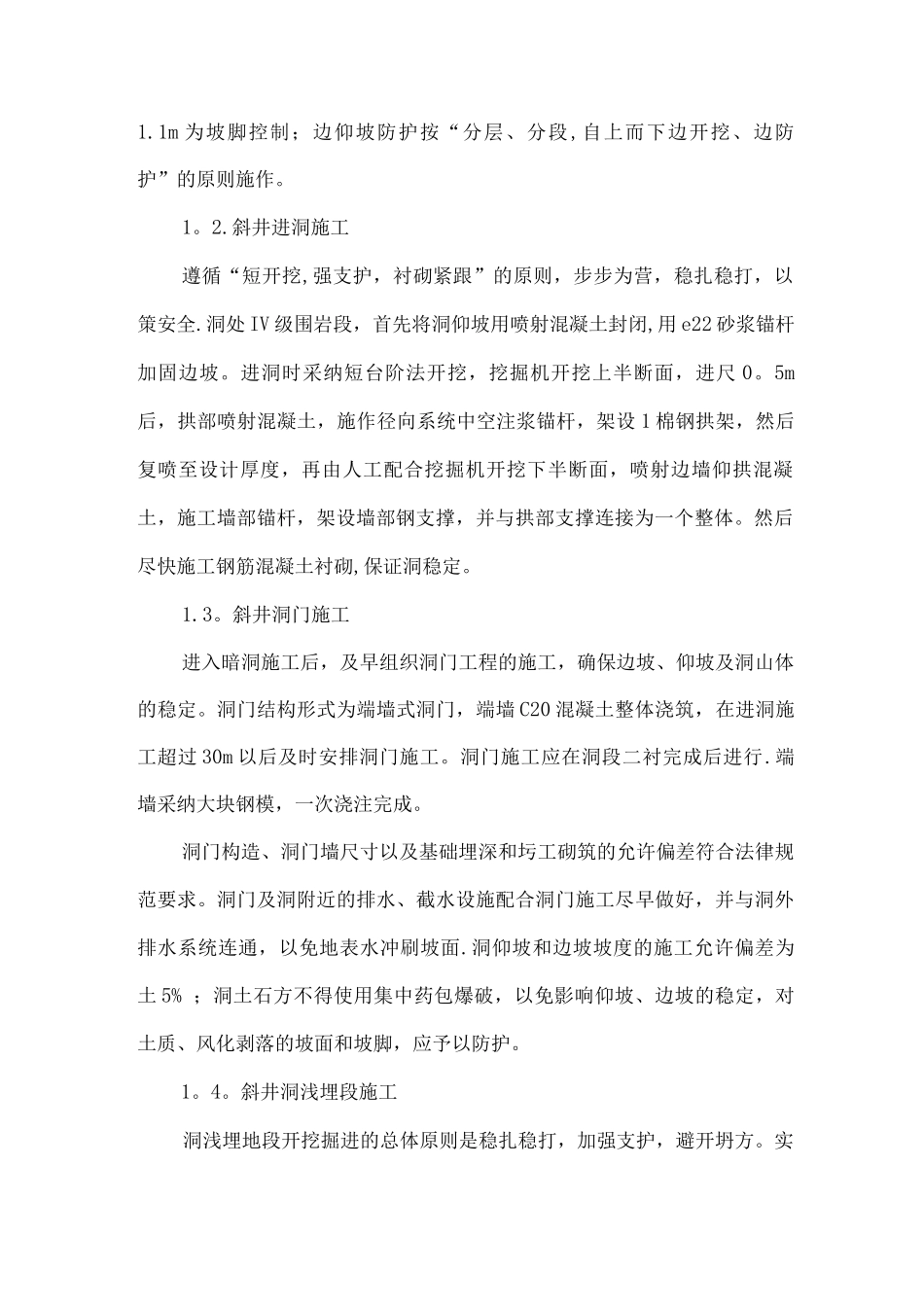

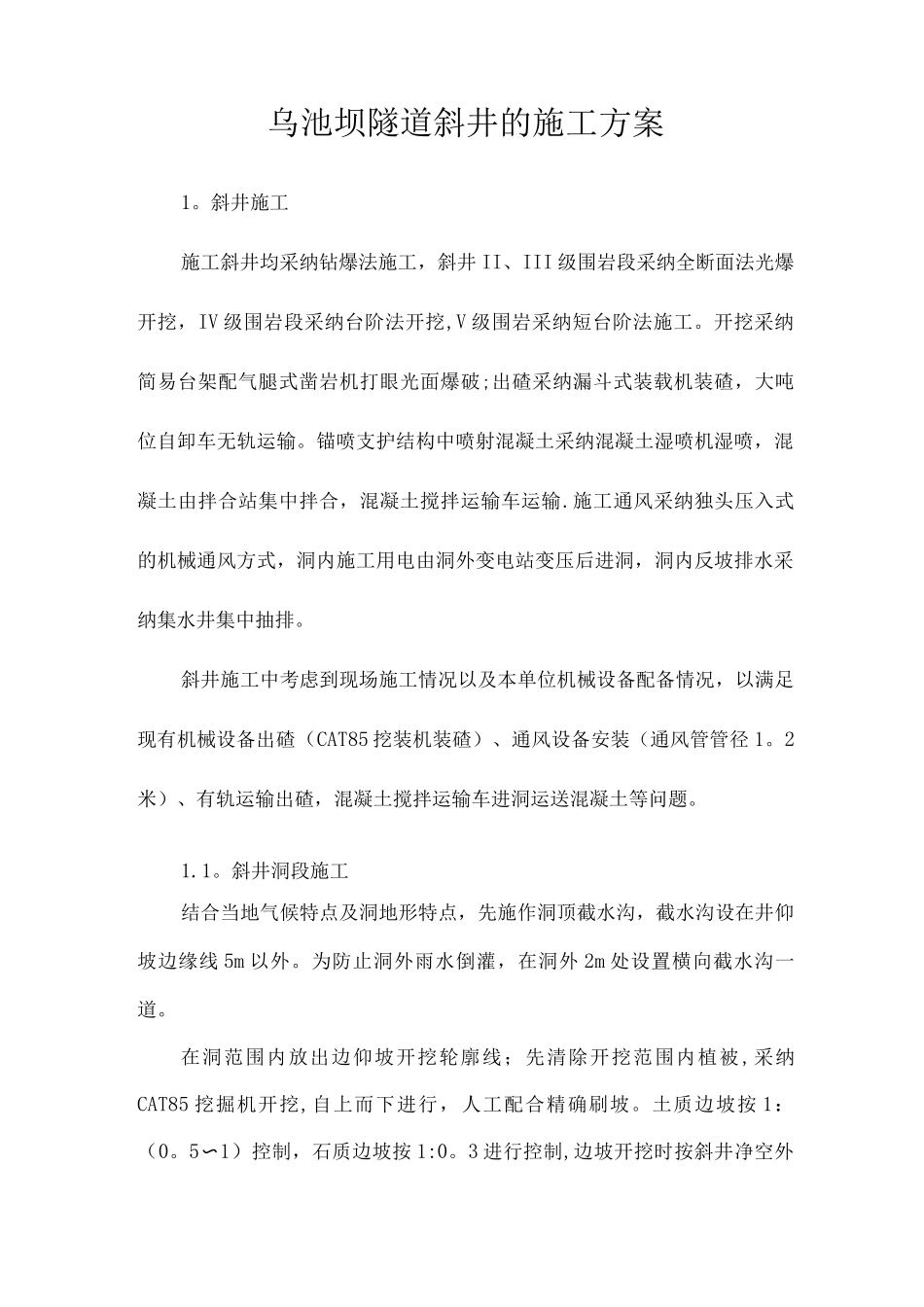

乌池坝隧道斜井的施工方案1。斜井施工施工斜井均采纳钻爆法施工，斜井 II、III 级围岩段采纳全断面法光爆开挖，IV 级围岩段采纳台阶法开挖,V 级围岩采纳短台阶法施工。开挖采纳简易台架配气腿式凿岩机打眼光面爆破;出碴采纳漏斗式装载机装碴，大吨位自卸车无轨运输。锚喷支护结构中喷射混凝土采纳混凝土湿喷机湿喷，混凝土由拌合站集中拌合，混凝土搅拌运输车运输.施工通风采纳独头压入式的机械通风方式，洞内施工用电由洞外变电站变压后进洞，洞内反坡排水采纳集水井集中抽排。斜井施工中考虑到现场施工情况以及本单位机械设备配备情况，以满足现有机械设备出碴（CAT85 挖装机装碴）、通风设备安装（通风管管径 1。2米）、有轨运输出碴，混凝土搅拌运输车进洞运送混凝土等问题。1.1。斜井洞段施工结合当地气候特点及洞地形特点，先施作洞顶截水沟，截水沟设在井仰坡边缘线 5m 以外。为防止洞外雨水倒灌，在洞外 2m 处设置横向截水沟一道。在洞范围内放出边仰坡开挖轮廓线；先清除开挖范围内植被 ,采纳CAT85 挖掘机开挖,自上而下进行，人工配合精确刷坡。土质边坡按 1： （0。5〜1）控制，石质边坡按 1:0。3 进行控制,边坡开挖时按斜井净空外1.1m 为坡脚控制；边仰坡防护按“分层、分段,自上而下边开挖、边防护”的原则施作。1。2.斜井进洞施工遵循“短开挖,强支护，衬砌紧跟”的原则，步步为营，稳扎稳打，以策安全.洞处 IV 级围岩段，首先将洞仰坡用喷射混凝土封闭,用 e22 砂浆锚杆加固边坡。进洞时采纳短台阶法开挖，挖掘机开挖上半断面，进尺 0。5m后，拱部喷射混凝土，施作径向系统中空注浆锚杆，架设 1 棉钢拱架，然后复喷至设计厚度，再由人工配合挖掘机开挖下半断面，喷射边墙仰拱混凝土，施工墙部锚杆，架设墙部钢支撑，并与拱部支撑连接为一个整体。然后尽快施工钢筋混凝土衬砌,保证洞稳定。1.3。斜井洞门施工进入暗洞施工后，及早组织洞门工程的施工，确保边坡、仰坡及洞山体的稳定。洞门结构形式为端墙式洞门，端墙 C20 混凝土整体浇筑，在进洞施工超过 30m 以后及时安排洞门施工。洞门施工应在洞段二衬完成后进行.端墙采纳大块钢模，一次浇注完成。洞门构造、洞门墙尺寸以及基础埋深和圬工砌筑的允许偏差符合法律规范要求。洞门及洞附近的排水、截水设施配合洞门施工尽早做好，并与洞外排水系统连通，以免地表水冲刷坡面.洞仰坡和边坡坡度的施工允许偏差为土 5% ；洞土石方不得使用集中药包爆破，以免...
