蜂窝式催化剂介绍

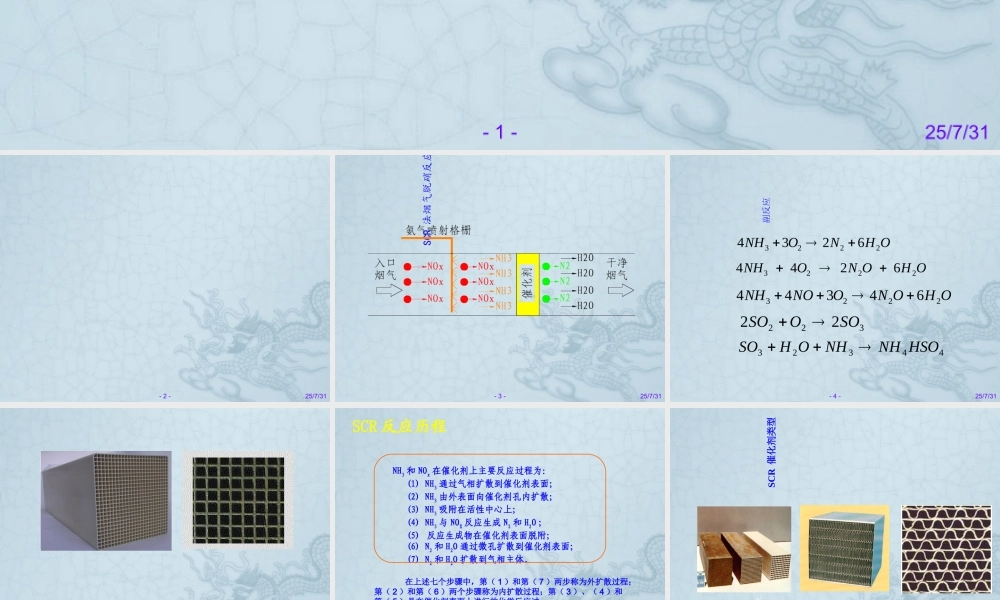

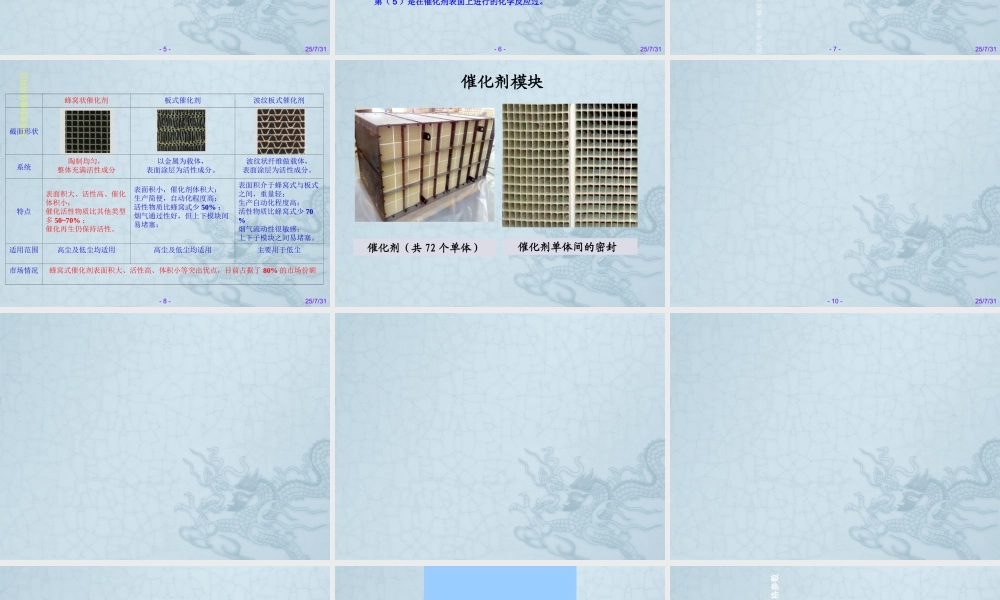

25/7/31- 1 -SCR 脱硝催化剂介绍 25/7/31- 2 -25/7/31- 3 -SCR 法烟气脱硝反应25/7/31- 4 -副反应32224326NHONH O32224 4 2 6NHON OH O322244346NHNOON OH O32222SOOSO44323HSONHNHOHSO25/7/31- 5 -25/7/31- 6 -SCR 反应历程NH3 和 NOx 在催化剂上主要反应过程为： (1) NH3 通过气相扩散到催化剂表面； (2) NH3 由外表面向催化剂孔内扩散； (3) NH3 吸附在活性中心上； (4) NH3 与 NOX 反应生成 N2 和 H2O ； (5) 反应生成物在催化剂表面脱附； (6) N2 和 H2O 通过微孔扩散到催化剂表面； (7) N2 和 H2O 扩散到气相主体。 在上述七个步骤中，第（ 1 ）和第（ 7 ）两步称为外扩散过程；第（ 2 ）和第（ 6 ）两个步骤称为内扩散过程；第（ 3 ）、（ 4 ）和第（ 5 ）是在催化剂表面上进行的化学反应过。25/7/31- 7 -SCR 催化剂类型常见的 SCR 催化剂有三种：蜂窝式，板式与波纹板式 .25/7/31- 8 -蜂窝状催化剂板式催化剂波纹板式催化剂截面形状系统陶制均匀，整体充满活性成分以金属为载体，表面涂层为活性成分。波纹状纤维做载体，表面涂层为活性成分。特点表面积大、活性高、催化体积小；催化活性物质比其他类型多 50~70% ；催化再生仍保持活性。 表面积小，催化剂体积大；生产简便，自动化程度高；活性物质比蜂窝式少 50% ；烟气通过性好，但上下模块间易堵塞；表面积介于蜂窝式与板式之间，重量轻；生产自动化程度高；活性物质比蜂窝式少 70%烟气流动性很敏感；上下子模块之间易堵塞。适用范围高尘及低尘均适用高尘及低尘均适用主要用于低尘市场情况蜂窝式催化剂表面积大、活性高、体积小等突出优点，目前占据了 80% 的市场份额不同类型催化剂对比 催化剂模块催化剂（共 72 个单体）催化剂单体间的密封 25/7/31- 10 - 根据业主提供烟气参数、灰分组成、反应器基本参数及设计要求进行催化剂选型及定制生产。 烟气中灰分含量----确定催化剂孔数（灰分越低，孔数越多，对应催化剂阻力越大） 烟气基本参数及设计目标（烟气量、温度、入口NOX含量、烟气成分、设计脱硝效率、SO2氧化率、氨逃逸率）----确定催化剂需要体积及有效成分组成 根据灰分组成及煤质条件----校核催化剂体积余量 反应器设计参数（反应器数量、催化剂安装层数、反应器横断面尺寸）----确定模块数量 催化剂需求体积及模块数量----确定催化剂单...
