二期电梯接料平台施工方案

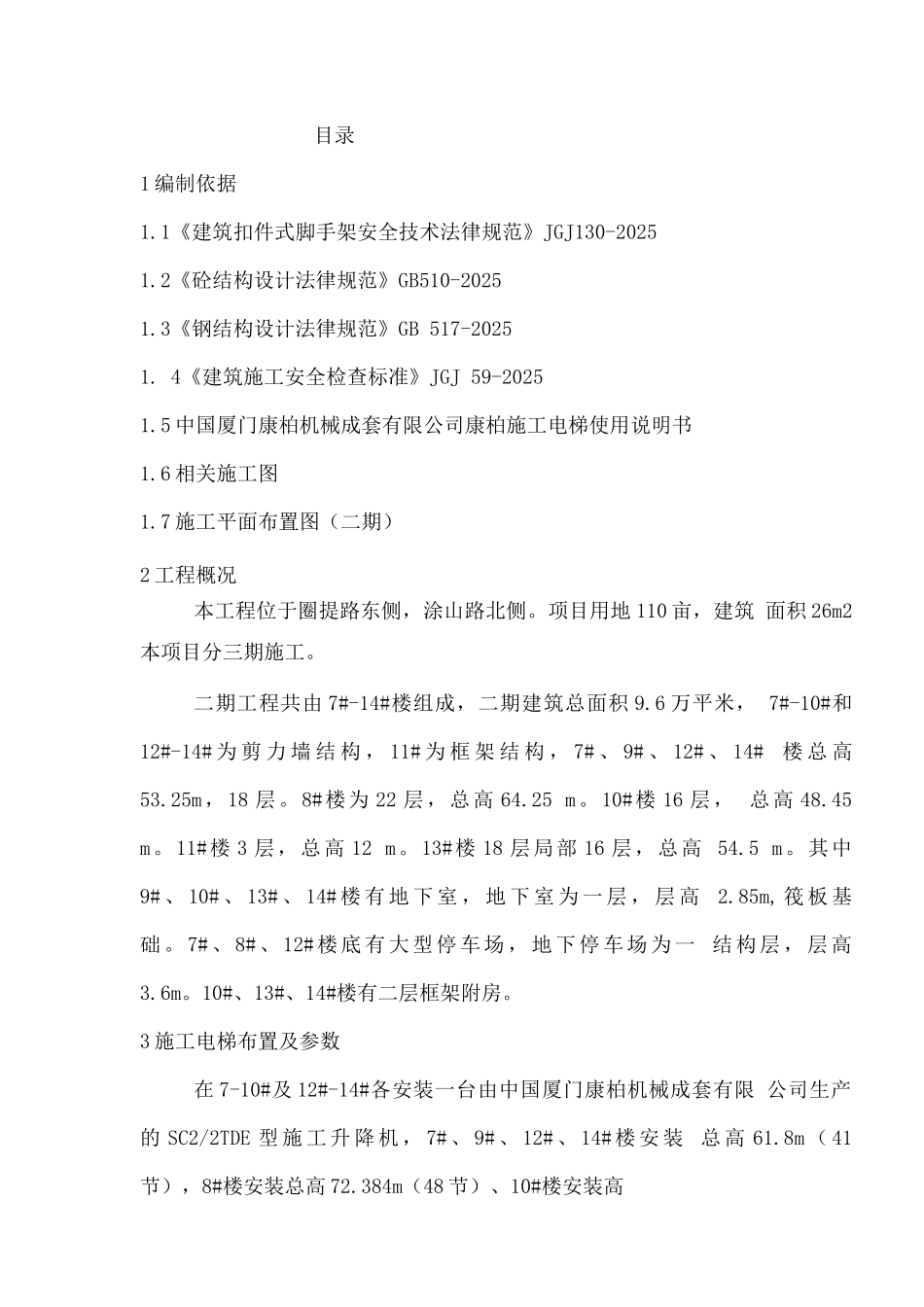

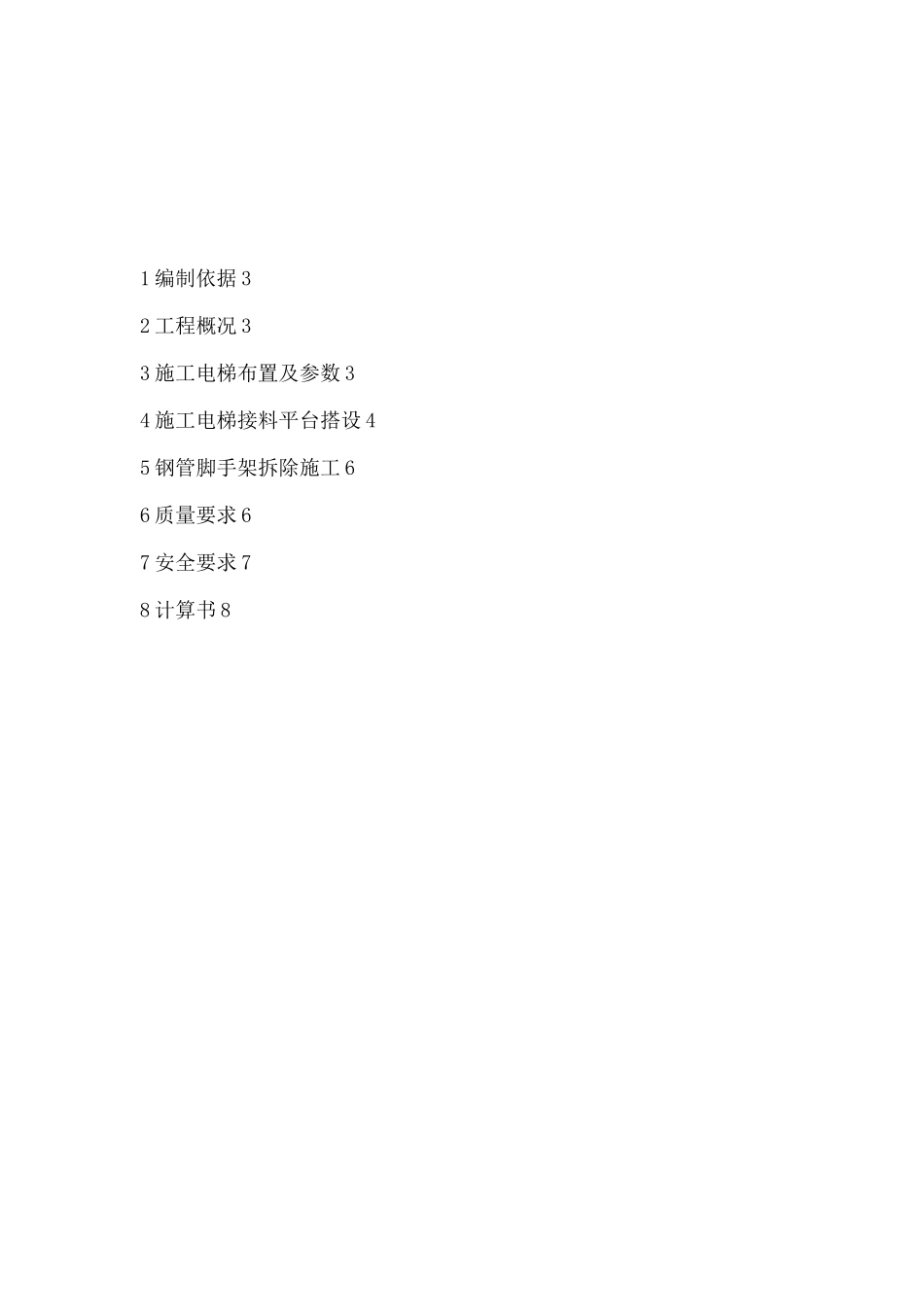

1 编制依据 32 工程概况 33 施工电梯布置及参数 34 施工电梯接料平台搭设 45 钢管脚手架拆除施工 66 质量要求 67 安全要求 78 计算书 8目录1 编制依据1.1《建筑扣件式脚手架安全技术法律规范》JGJ130-20251.2《砼结构设计法律规范》GB510-20251.3《钢结构设计法律规范》GB 517-20251. 4《建筑施工安全检查标准》JGJ 59-20251.5 中国厦门康柏机械成套有限公司康柏施工电梯使用说明书1.6 相关施工图1.7 施工平面布置图（二期）2 工程概况本工程位于圈提路东侧，涂山路北侧。项目用地 110 亩，建筑 面积 26m2本项目分三期施工。二期工程共由 7#-14#楼组成，二期建筑总面积 9.6 万平米， 7#-10#和12#-14# 为 剪 力 墙 结 构 ， 11# 为 框 架 结 构 ， 7# 、 9# 、 12# 、 14# 楼 总 高53.25m，18 层。8#楼为 22 层，总高 64.25 m。10#楼 16 层， 总高 48.45 m。11#楼 3 层，总高 12 m。13#楼 18 层局部 16 层，总高 54.5 m。其中9# 、 10# 、 13# 、 14# 楼 有 地 下 室 ， 地 下 室 为 一 层 ， 层 高 2.85m, 筏 板 基础 。 7# 、 8# 、 12# 楼 底 有 大 型 停 车 场 ， 地 下 停 车 场 为 一 结 构 层 ， 层 高3.6m。10#、13#、14#楼有二层框架附房。3 施工电梯布置及参数在 7-10#及 12#-14#各安装一台由中国厦门康柏机械成套有限 公司生产的 SC2/2TDE 型 施 工 升 降 机 ， 7# 、 9# 、 12# 、 14# 楼 安 装 总 高 61.8m （ 41节），8#楼安装总高 72.384m（48 节）、10#楼安装高度 54.29m（36 节）4 施工电梯参数(康柏 SC2/2TDE)型号参数名称SC2/2TDESC2/2TDESC2/2TDE额定载重量(kg)20传动机构功率44吊笼内尺寸(m)3*1.23*2.4制动载荷(kN)40最大提升高度 m3制动力矩170*2提升速度(m/min)30安装提升速度30标准节尺寸(m)0.65*0.65*1.508吊笼重量(kg)19标准节重量(kg)190安装载重量7外笼重量(kg)12安装提升速度0-405 接料平台钢管架的搭设5.1 、 10# 落 地 平 台 从 一 层 至 地 上 四 层 楼 顶 面 搭 设 ， 搭 设 高 度 为 2.85*3=8.55m，落地式脚手架立杆纵向间距 1.3m，横杆间距 0.9 m， 步距 1.8 m (在电梯入调整步距)，内排架距墙尺寸 0.2m。5.2、7#-9#、12#-14#接料平台悬挑式脚手架在二层楼面开始搭设， 脚手架采纳 单 立 杆 双...
