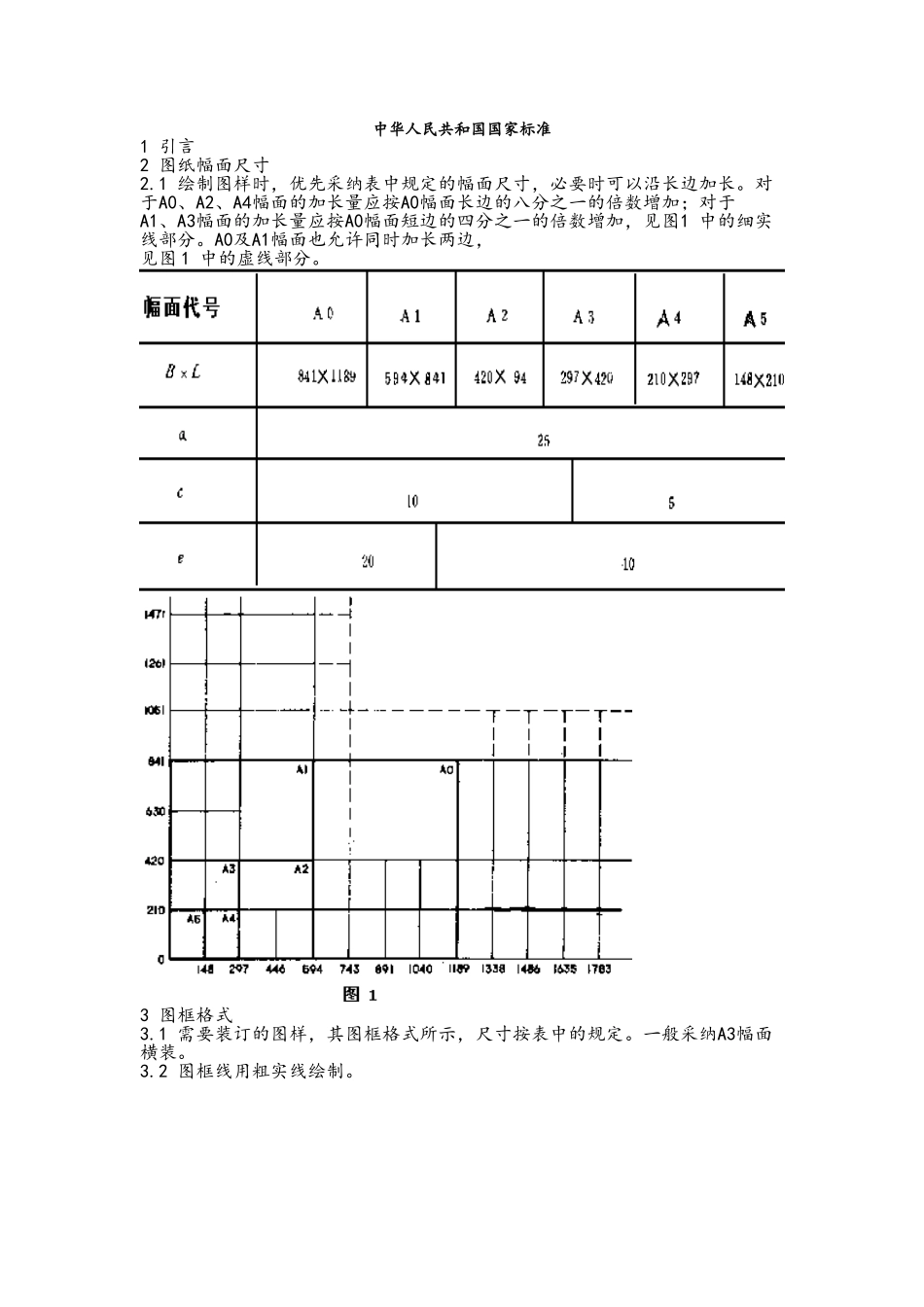

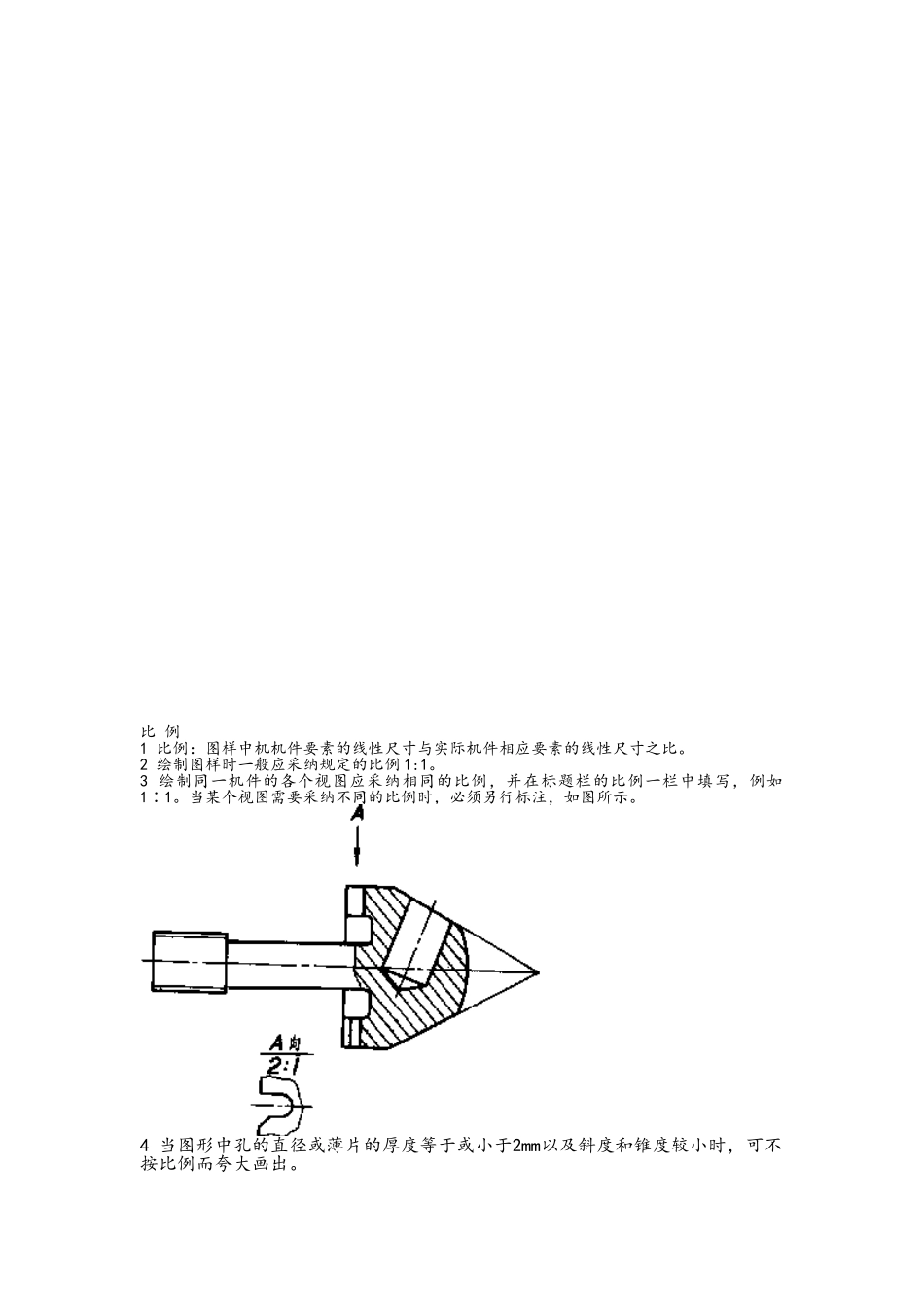

中华人民共和国国家标准1 引言2 图纸幅面尺寸2.1 绘制图样时，优先采纳表中规定的幅面尺寸，必要时可以沿长边加长。对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1 中的细实线部分。A0及A1幅面也允许同时加长两边，见图 1 中的虚线部分。3 图框格式3.1 需要装订的图样，其图框格式所示，尺寸按表中的规定。一般采纳A3幅面横装。3.2 图框线用粗实线绘制。为了复制或缩微摄影的方便，可采纳对中等号，对中符号从周边画入图框内约 5mm 的一段粗实线(图 6、9、10)。。5 图幅分区5.1 必要时图幅可分区，如图 9 所示。5.2 图幅分区的数目应是偶数，按图样的复杂程度来确定。分区线为细实线，每一分区的长度应在 25～150mm 之间选取。5.3 在分区内，按标题栏的长边方向从左到右用直体阿拉伯数字依次编号；按标题栏的短边方向从上到下用大写直体拉丁字母依次编号。编号顺序应从图纸的左上角开始，并在对应的边上重编一次(图 9、10)。当图幅的分区数超过字母的总数时，超过的各区用双重的字母(AA、BB、CC……)依次编写。5..4 分区代号用数字和字母表示；阿拉伯数字在左，拉丁字母在右，如 3B、5C。比 例1 比例：图样中机机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。2 绘制图样时一般应采纳规定的比例 1:1。3 绘制同一机件的各个视图应采纳相同的比例，并在标题栏的比例一栏中填写，例如1∶1。当某个视图需要采纳不同的比例时，必须另行标注，如图所示。4 当图形中孔的直径或薄片的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。5 在表格图或空白图中不必注写比例。字 体本标准规定了机械图样中书写的汉字、字母、数字的字体及号数(字高)。本标准参照采纳国际标准 ISO 3098/I-1974《技术制图--字体--第一部分：常用字母》。1 一般规定1.1 图样中书写的字体必须做到：字体端正、笔划清楚、排列整齐、间隔均匀。汉字应写成长仿宋体，并应采纳国家正式公布推行的简化字。1.2 字体的号数，即字体的高度(单位为毫米)，分为 20、14、10、7、5、3 5、2 5*七种，字体的宽度约等于字体高度的三分之二。注：数字及字母的笔划宽度约为字体高度的十分之一。1.3 斜体字字头向右倾斜，与水平线约成 75°角。1.4 用作指数、分数、极限偏差、注脚等的数字及字母，一般采纳小一号字体。机械制图1 图线型式及应用1.1...
