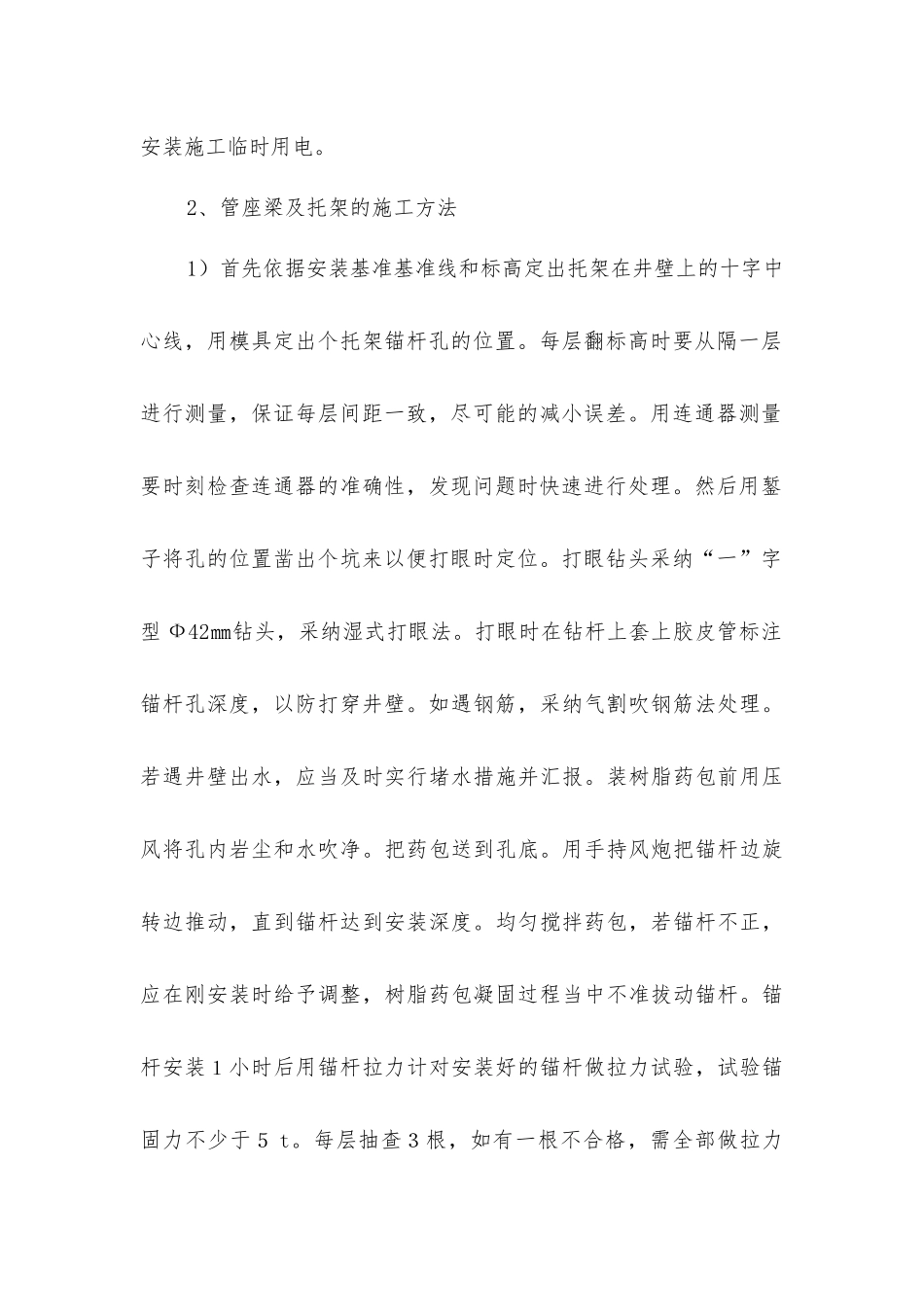

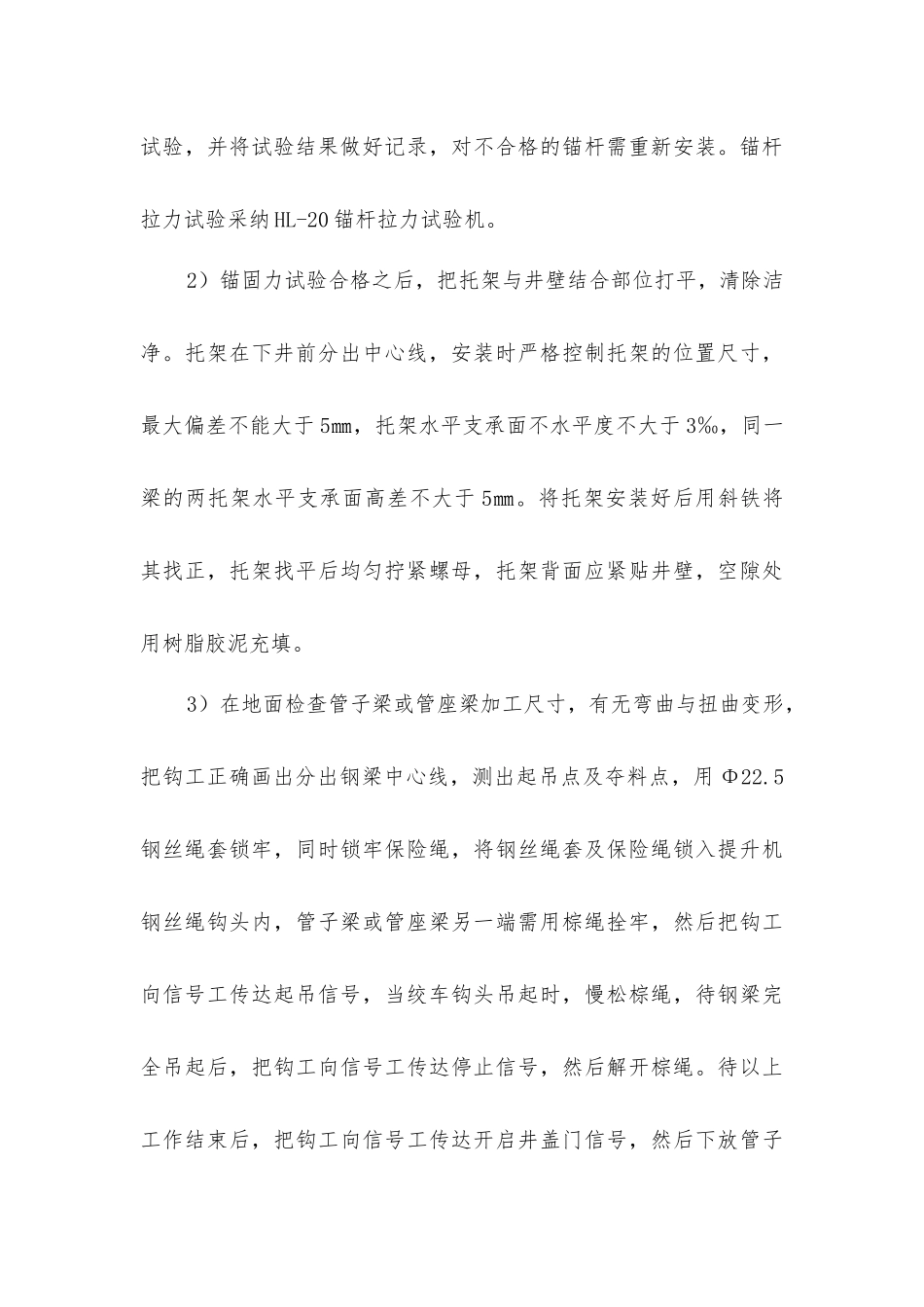

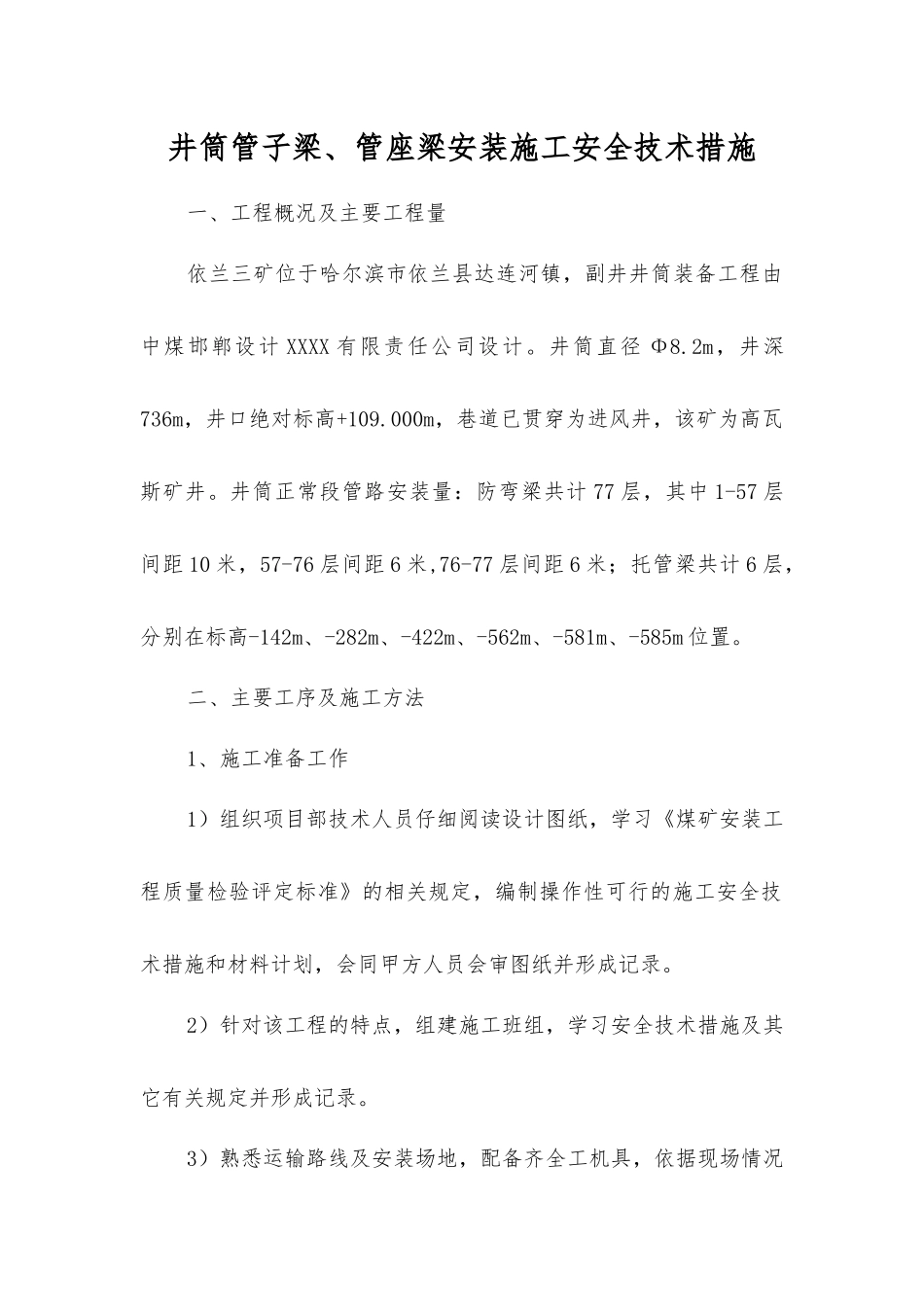

井筒管子梁、管座梁安装施工安全技术措施一、工程概况及主要工程量依兰三矿位于哈尔滨市依兰县达连河镇，副井井筒装备工程由中煤邯郸设计 XXXX 有限责任公司设计。井筒直径 Φ8.2m，井深736m，井口绝对标高+109.000m，巷道已贯穿为进风井，该矿为高瓦斯矿井。井筒正常段管路安装量：防弯梁共计 77 层，其中 1-57 层间距 10 米，57-76 层间距 6 米,76-77 层间距 6 米；托管梁共计 6 层，分别在标高-142m、-282m、-422m、-562m、-581m、-585m 位置。二、主要工序及施工方法1、施工准备工作1）组织项目部技术人员仔细阅读设计图纸，学习《煤矿安装工程质量检验评定标准》的相关规定，编制操作性可行的施工安全技术措施和材料计划，会同甲方人员会审图纸并形成记录。2）针对该工程的特点，组建施工班组，学习安全技术措施及其它有关规定并形成记录。3）熟悉运输路线及安装场地，配备齐全工机具，依据现场情况安装施工临时用电。2、管座梁及托架的施工方法1）首先依据安装基准基准线和标高定出托架在井壁上的十字中心线，用模具定出个托架锚杆孔的位置。每层翻标高时要从隔一层进行测量，保证每层间距一致，尽可能的减小误差。用连通器测量要时刻检查连通器的准确性，发现问题时快速进行处理。然后用錾子将孔的位置凿出个坑来以便打眼时定位。打眼钻头采纳“一”字型 Ф42㎜钻头，采纳湿式打眼法。打眼时在钻杆上套上胶皮管标注锚杆孔深度，以防打穿井壁。如遇钢筋，采纳气割吹钢筋法处理。若遇井壁出水，应当及时实行堵水措施并汇报。装树脂药包前用压风将孔内岩尘和水吹净。把药包送到孔底。用手持风炮把锚杆边旋转边推动，直到锚杆达到安装深度。均匀搅拌药包，若锚杆不正，应在刚安装时给予调整，树脂药包凝固过程当中不准拔动锚杆。锚杆安装１小时后用锚杆拉力计对安装好的锚杆做拉力试验，试验锚固力不少于５ t。每层抽查３根，如有一根不合格，需全部做拉力试验，并将试验结果做好记录，对不合格的锚杆需重新安装。锚杆拉力试验采纳 HL-20 锚杆拉力试验机。2）锚固力试验合格之后，把托架与井壁结合部位打平，清除洁净。托架在下井前分出中心线，安装时严格控制托架的位置尺寸，最大偏差不能大于 5㎜，托架水平支承面不水平度不大于 3‰，同一梁的两托架水平支承面高差不大于 5㎜。将托架安装好后用斜铁将其找正，托架找平后均匀拧紧螺母，托架背面应紧贴井壁，空隙处用树脂胶泥充填。3）在地面检查管子梁或管座梁加工...
