交通工程施工方案3

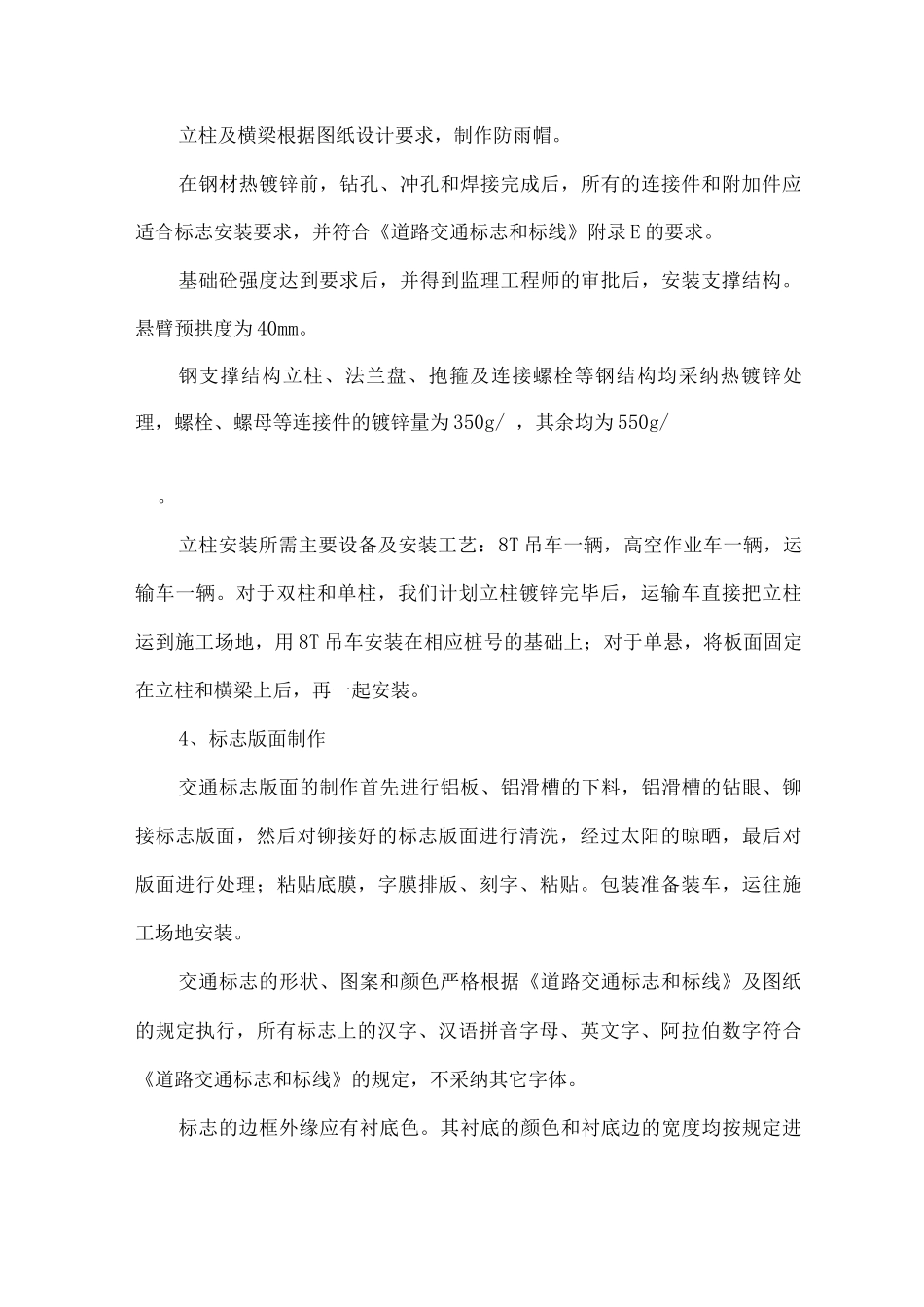

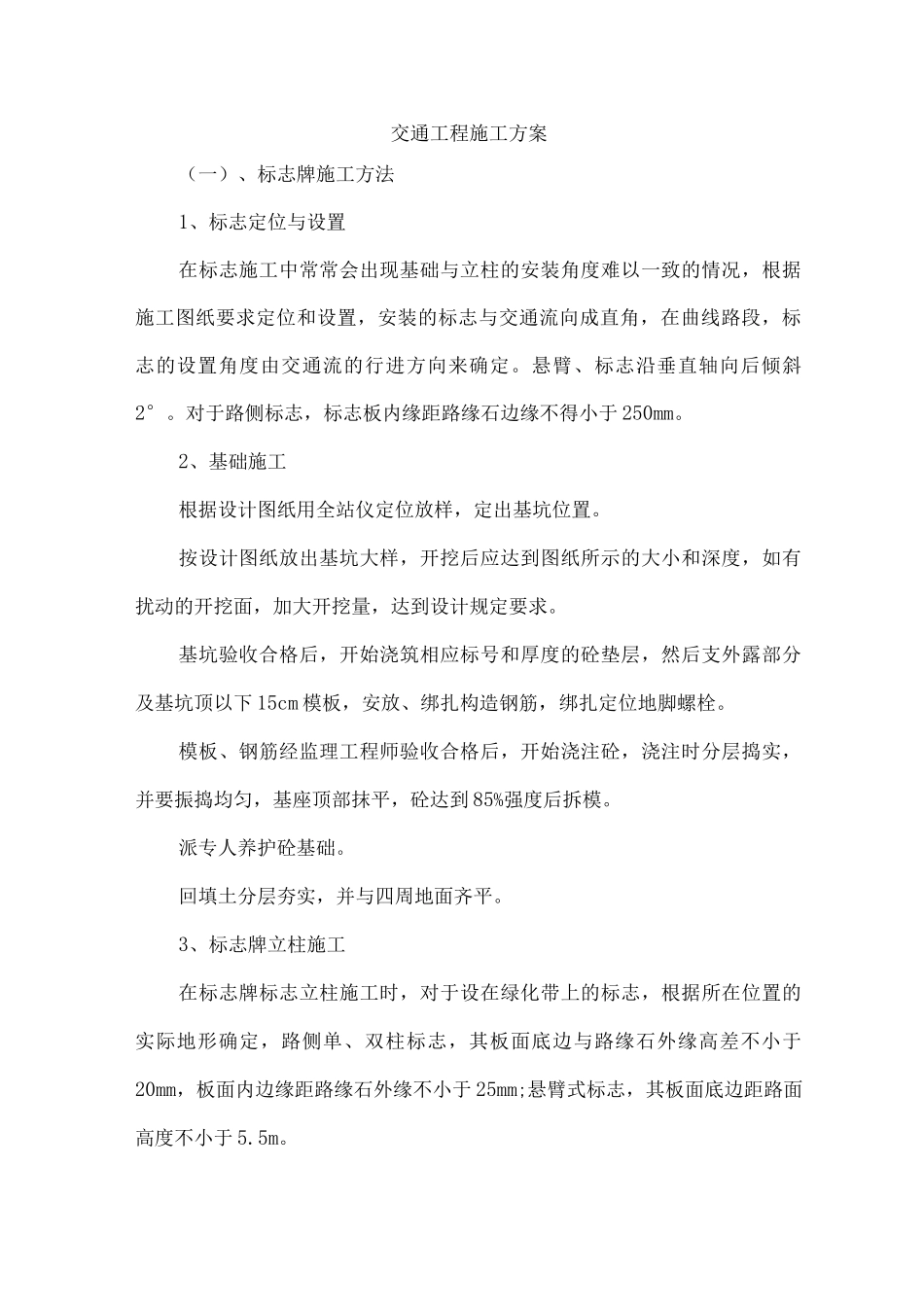

交通工程施工方案（一）、标志牌施工方法1、标志定位与设置在标志施工中常常会出现基础与立柱的安装角度难以一致的情况，根据施工图纸要求定位和设置，安装的标志与交通流向成直角，在曲线路段，标志的设置角度由交通流的行进方向来确定。悬臂、标志沿垂直轴向后倾斜2°。对于路侧标志，标志板内缘距路缘石边缘不得小于 250mm。2、基础施工根据设计图纸用全站仪定位放样，定出基坑位置。按设计图纸放出基坑大样，开挖后应达到图纸所示的大小和深度，如有扰动的开挖面，加大开挖量，达到设计规定要求。基坑验收合格后，开始浇筑相应标号和厚度的砼垫层，然后支外露部分及基坑顶以下 15cm 模板，安放、绑扎构造钢筋，绑扎定位地脚螺栓。模板、钢筋经监理工程师验收合格后，开始浇注砼，浇注时分层捣实，并要振捣均匀，基座顶部抹平，砼达到 85%强度后拆模。派专人养护砼基础。回填土分层夯实，并与四周地面齐平。3、标志牌立柱施工在标志牌标志立柱施工时，对于设在绿化带上的标志，根据所在位置的实际地形确定，路侧单、双柱标志，其板面底边与路缘石外缘高差不小于20mm，板面内边缘距路缘石外缘不小于 25mm;悬臂式标志，其板面底边距路面高度不小于 5.5m。立柱及横梁根据图纸设计要求，制作防雨帽。在钢材热镀锌前，钻孔、冲孔和焊接完成后，所有的连接件和附加件应适合标志安装要求，并符合《道路交通标志和标线》附录 E 的要求。基础砼强度达到要求后，并得到监理工程师的审批后，安装支撑结构。悬臂预拱度为 40mm。钢支撑结构立柱、法兰盘、抱箍及连接螺栓等钢结构均采纳热镀锌处理，螺栓、螺母等连接件的镀锌量为 350g/ ，其余均为 550g/。立柱安装所需主要设备及安装工艺：8T 吊车一辆，高空作业车一辆，运输车一辆。对于双柱和单柱，我们计划立柱镀锌完毕后，运输车直接把立柱运到施工场地，用 8T 吊车安装在相应桩号的基础上；对于单悬，将板面固定在立柱和横梁上后，再一起安装。4、标志版面制作交通标志版面的制作首先进行铝板、铝滑槽的下料，铝滑槽的钻眼、铆接标志版面，然后对铆接好的标志版面进行清洗，经过太阳的晾晒，最后对版面进行处理；粘贴底膜，字膜排版、刻字、粘贴。包装准备装车，运往施工场地安装。交通标志的形状、图案和颜色严格根据《道路交通标志和标线》及图纸的规定执行，所有标志上的汉字、汉语拼音字母、英文字、阿拉伯数字符合《道路交通标志和标线》的规定，不采纳其它字体。标志的边框外缘应有...
