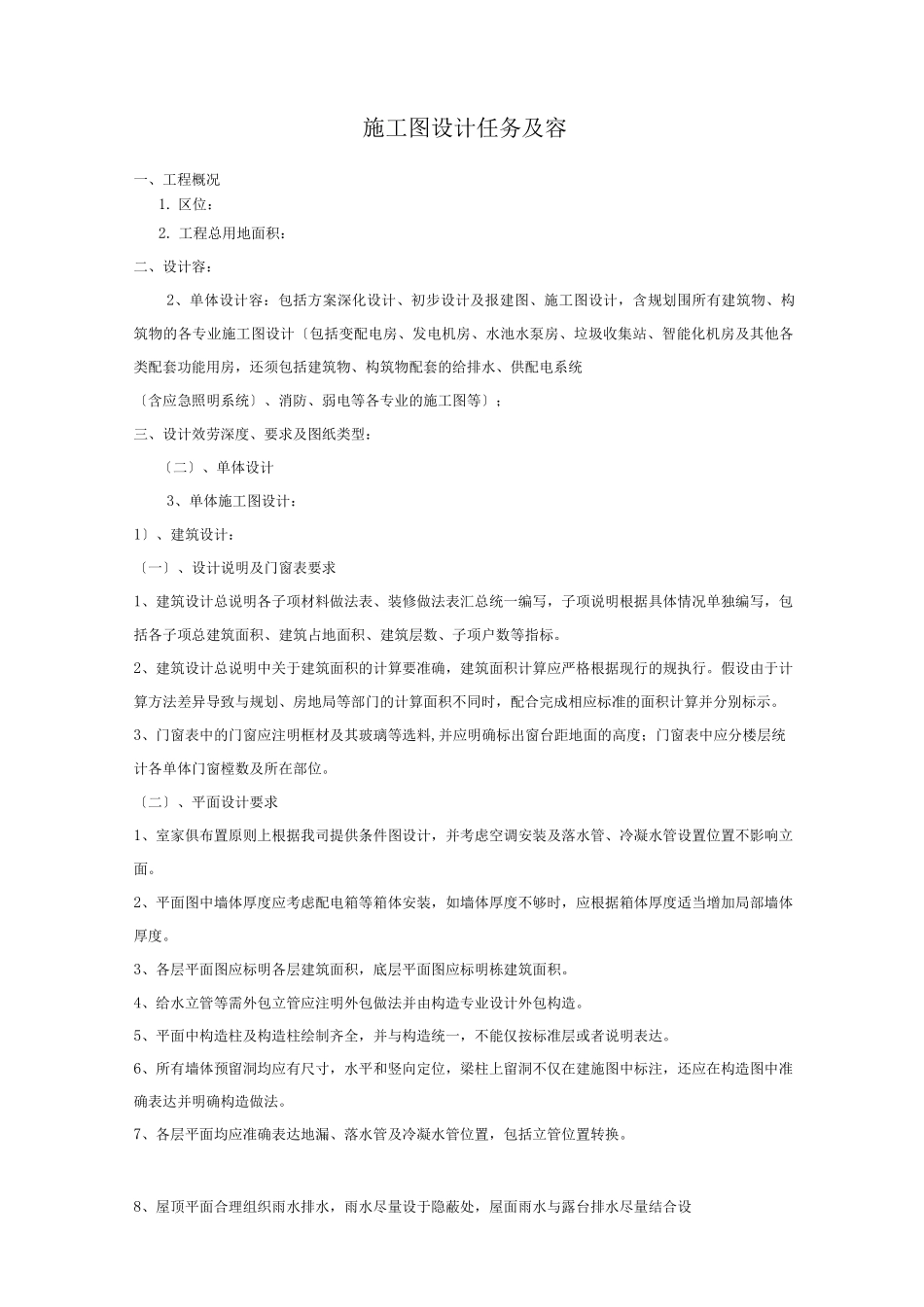

施工图设计任务及容一、工程概况1. 区位：2. 工程总用地面积：二、设计容：2、单体设计容：包括方案深化设计、初步设计及报建图、施工图设计，含规划围所有建筑物、构筑物的各专业施工图设计〔包括变配电房、发电机房、水池水泵房、垃圾收集站、智能化机房及其他各类配套功能用房，还须包括建筑物、构筑物配套的给排水、供配电系统〔含应急照明系统〕、消防、弱电等各专业的施工图等〕；三、设计效劳深度、要求及图纸类型：〔二〕、单体设计3、单体施工图设计：1〕、建筑设计：〔一〕、设计说明及门窗表要求1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写，包括各子项总建筑面积、建筑占地面积、建筑层数、子项户数等指标。2、建筑设计总说明中关于建筑面积的计算要准确，建筑面积计算应严格根据现行的规执行。假设由于计算方法差异导致与规划、房地局等部门的计算面积不同时，配合完成相应标准的面积计算并分别标示。3、门窗表中的门窗应注明框材及其玻璃等选料,并应明确标出窗台距地面的高度；门窗表中应分楼层统计各单体门窗樘数及所在部位。〔二〕、平面设计要求1、室家俱布置原则上根据我司提供条件图设计，并考虑空调安装及落水管、冷凝水管设置位置不影响立面。2、平面图中墙体厚度应考虑配电箱等箱体安装，如墙体厚度不够时，应根据箱体厚度适当增加局部墙体厚度。3、各层平面图应标明各层建筑面积，底层平面图应标明栋建筑面积。4、给水立管等需外包立管应注明外包做法并由构造专业设计外包构造。5、平面中构造柱及构造柱绘制齐全，并与构造统一，不能仅按标准层或者说明表达。6、所有墙体预留洞均应有尺寸，水平和竖向定位，梁柱上留洞不仅在建施图中标注，还应在构造图中准确表达并明确构造做法。7、各层平面均应准确表达地漏、落水管及冷凝水管位置，包括立管位置转换。8、屋顶平面合理组织雨水排水，雨水尽量设于隐蔽处，屋面雨水与露台排水尽量结合设置。〔三〕、立面面设计要求1、外立面设计应提供立面分色图及排砖图，并对各种材料的饰面作出详图，详细标出各种尺寸、颜色、材料、作法；尤其对于转角处、不同材料交界处应提供细部构造详图。2、墙面分格缝的划分间距、缝宽、深和做法需在立面详图中表示。3、对特别部位如墙地面的交接、凸窗台、凸窗顶、装饰构件、屋顶、女儿墙、阳露台栏杆、露台雨棚、私家花园围墙等节点均提供设计详图。4、立面图中应详细标注与平面对应的各种管线...
