住宅空调机位设计指引

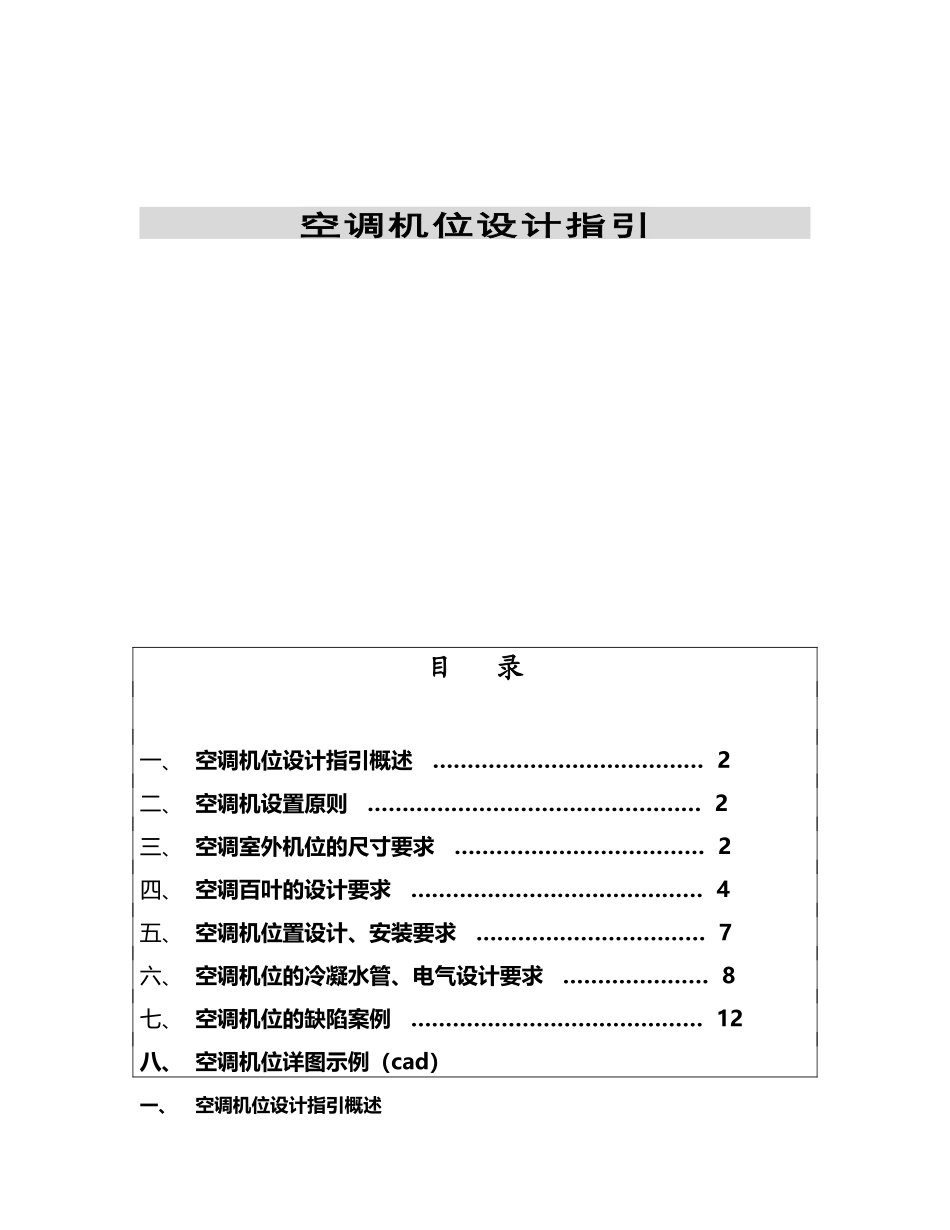

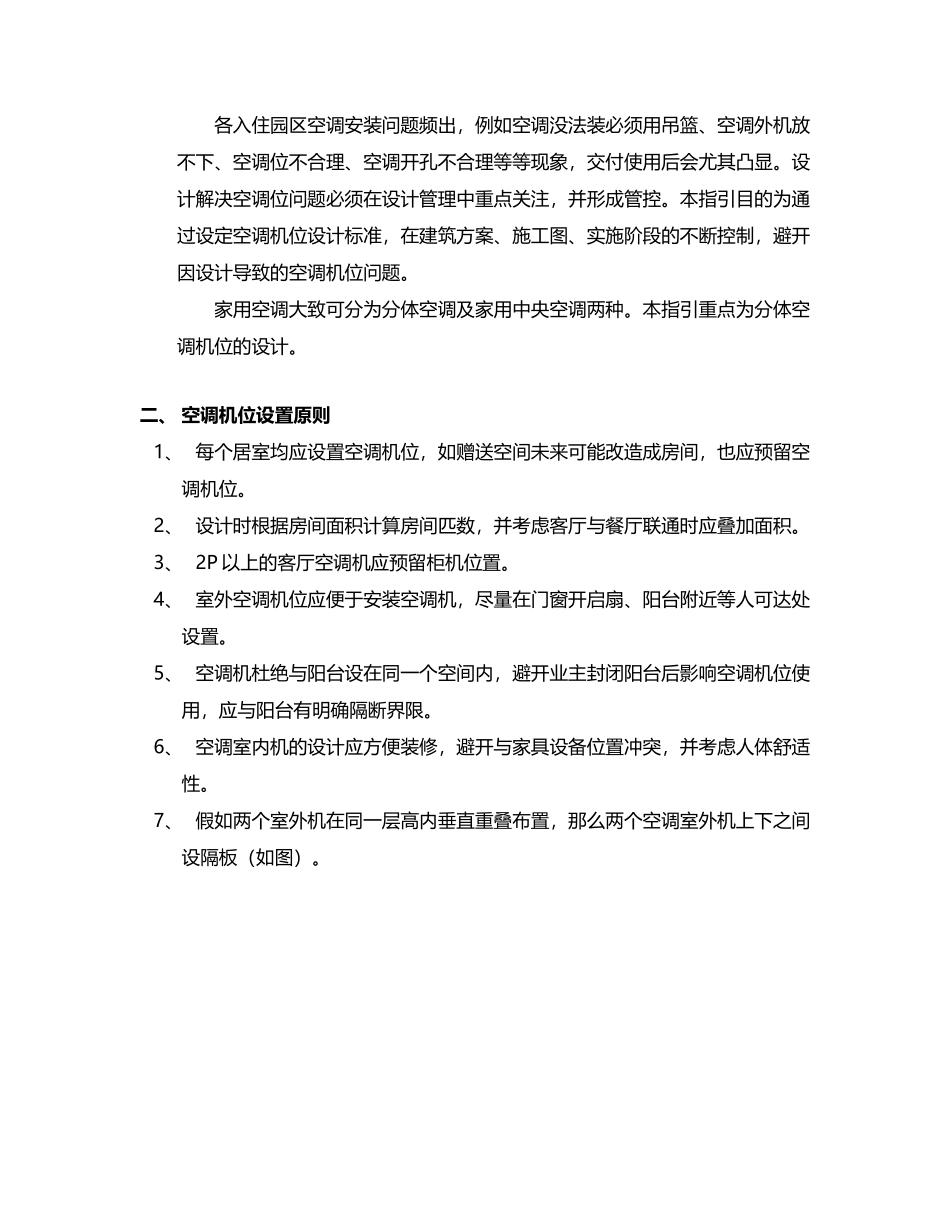

住宅空调机位设计指引(18页)Good is good, but better carries it.精益求精，善益求善。空调机位设计指引目 录一、 空调机位设计指引概述 ………………………………… 2二、 空调机设置原则 ………………………………………… 2三、 空调室外机位的尺寸要求 ……………………………… 2四、 空调百叶的设计要求 …………………………………… 4五、 空调机位置设计、安装要求 …………………………… 7六、 空调机位的冷凝水管、电气设计要求 ………………… 8七、 空调机位的缺陷案例 …………………………………… 12八、 空调机位详图示例（cad）一、空调机位设计指引概述各入住园区空调安装问题频出，例如空调没法装必须用吊篮、空调外机放不下、空调位不合理、空调开孔不合理等等现象，交付使用后会尤其凸显。设计解决空调位问题必须在设计管理中重点关注，并形成管控。本指引目的为通过设定空调机位设计标准，在建筑方案、施工图、实施阶段的不断控制，避开因设计导致的空调机位问题。家用空调大致可分为分体空调及家用中央空调两种。本指引重点为分体空调机位的设计。二、 空调机位设置原则1、 每个居室均应设置空调机位，如赠送空间未来可能改造成房间，也应预留空调机位。2、 设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。3、 2P 以上的客厅空调机应预留柜机位置。4、 室外空调机位应便于安装空调机，尽量在门窗开启扇、阳台附近等人可达处设置。5、 空调机杜绝与阳台设在同一个空间内，避开业主封闭阳台后影响空调机位使用，应与阳台有明确隔断界限。6、 空调室内机的设计应方便装修，避开与家具设备位置冲突，并考虑人体舒适性。7、 假如两个室外机在同一层高内垂直重叠布置，那么两个空调室外机上下之间设隔板（如图）。7.1、空调机位不能设置为内凹式。 7.2、两面围合的空调机位在层高线上设混凝土空调隔板。设置转角百叶，开启扇设在靠近窗户开启扇一侧。三、空调室外机位的尺寸要求1、市场供应的分体空调室外机尺寸目前市场供应的分体空调的常见品牌为格力、美的、海尔、三菱、三星等，匹数越大的空调室外机越大，其中格力空调的室外机相对最大，变频与定频空调的室外机尺寸也不同。设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。1P~3P 冷暖机的参考制冷面积及室外机尺寸如下表格：常规空调机外机尺寸调查表（宽*厚*高）（mm) 小 1P大 1P...
