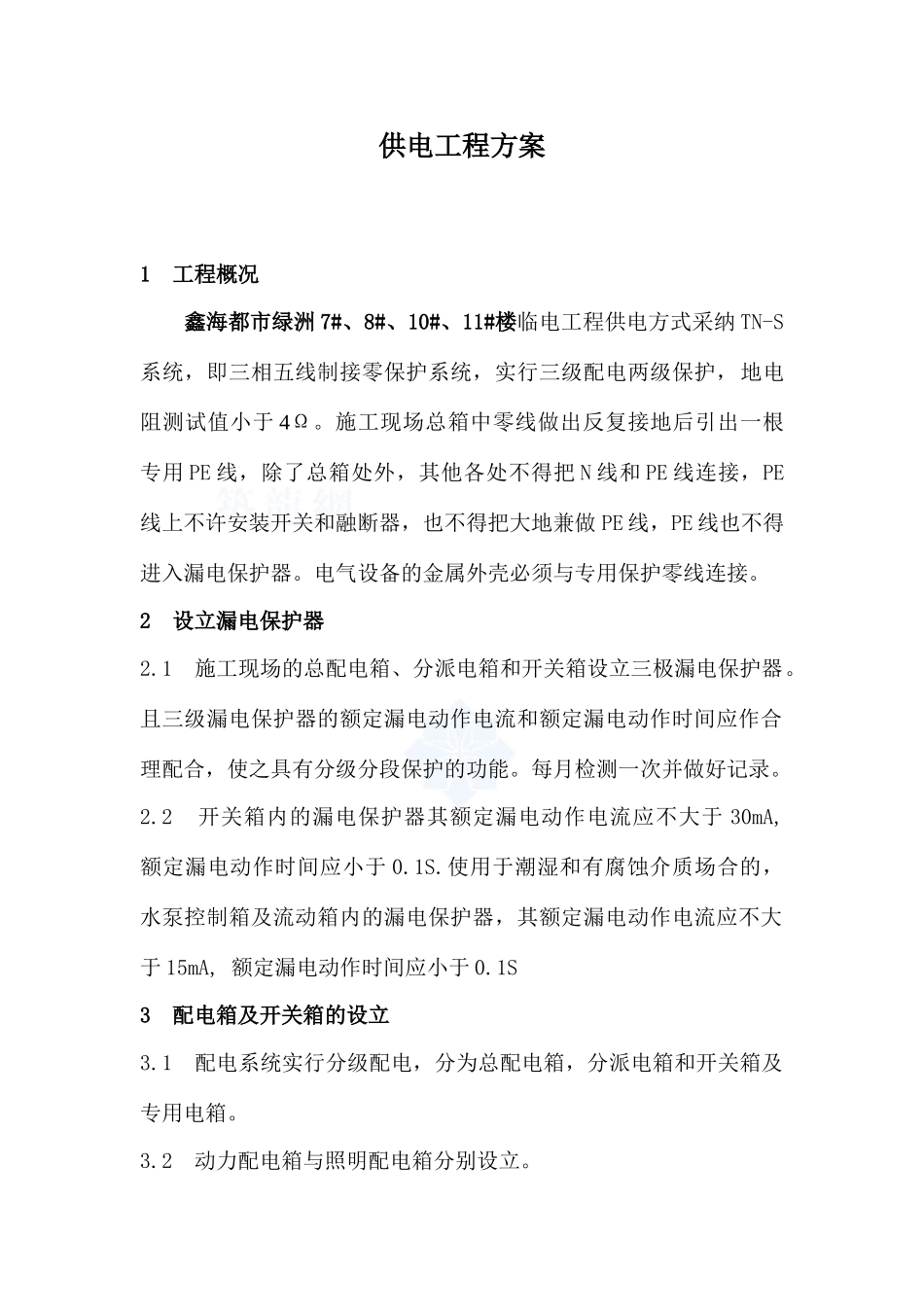

供电工程方案_第1页
1/7

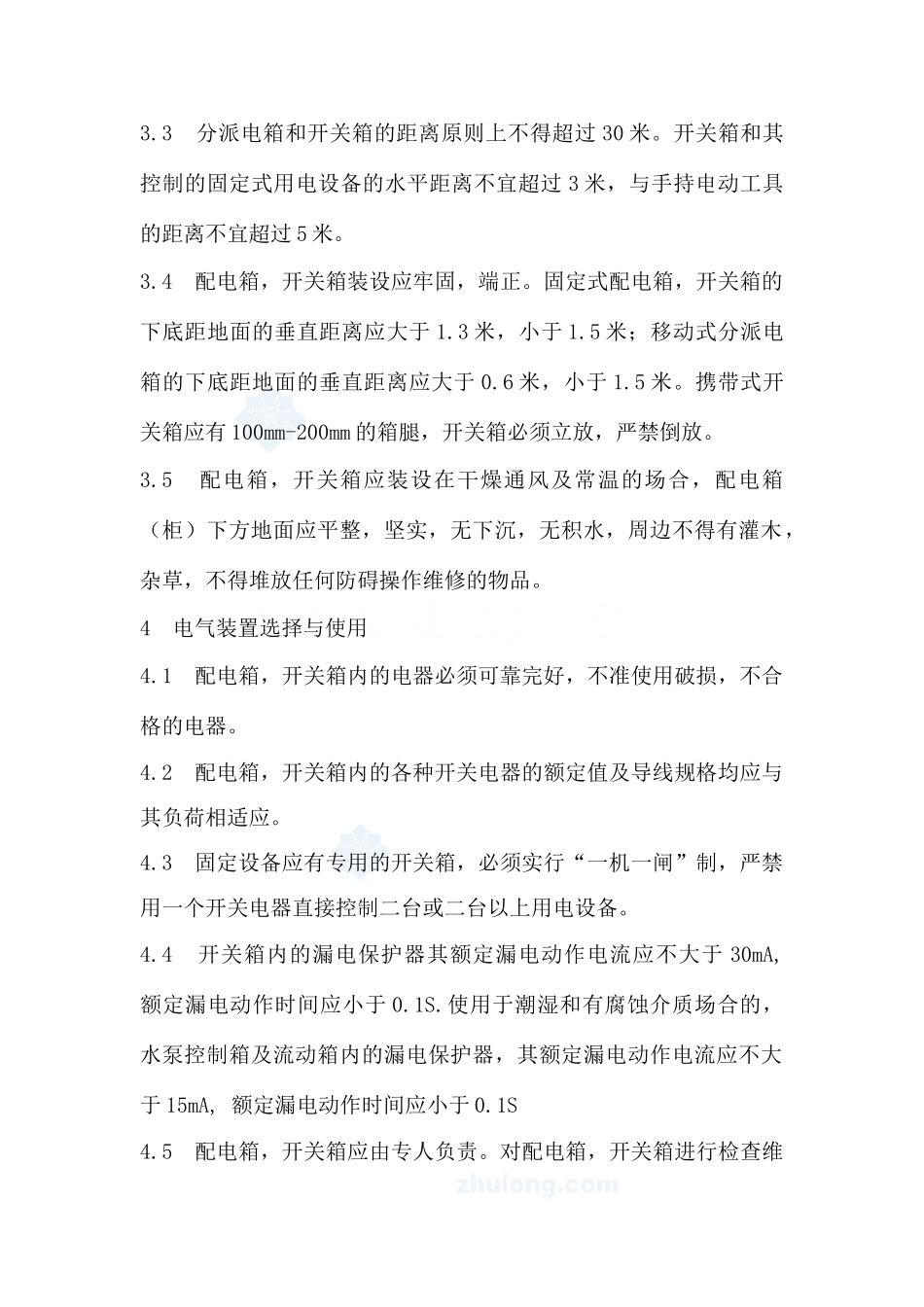

供电工程方案_第2页
2/7
供电工程方案_第3页
3/7
供电工程方案1 工程概况 鑫海都市绿洲 7#、8#、10#、11#楼临电工程供电方式采纳 TN-S系统,即三相五线制接零保护系统,实行三级配电两级保护,地电阻测试值小于 4Ω。施工现场总箱中零线做出反复接地后引出一根专用 PE 线,除了总箱处外,其他各处不得把 N 线和 PE 线连接,PE线上不许安装开关和融断器,也不得把大地兼做 PE 线,PE 线也不得进入漏电保护器。电气设备的金属外壳必须与专用保护零线连接。2 设立漏电保护器2.1 施工现场的总配电箱、分派电箱和开关箱设立三极漏电保护器。且三级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合,使之具有分级分段保护的功能。每月检测一次并做好记录。2.2 开关箱内的漏电保护器其额定漏电动作电流应不大于 30mA, 额定漏电动作时间应小于 0.1S.使用于潮湿和有腐蚀介质场合的,水泵控制箱及流动箱内的漏电保护器,其额定漏电动作电流应不大于 15mA, 额定漏电动作时间应小于 0.1S3 配电箱及开关箱的设立3.1 配电系统实行分级配电,分为总配电箱,分派电箱和开关箱及专用电箱。3.2 动力配电箱与照明配电箱分别设立。3.3 分派电箱和开关箱的距离原则上不得超过 30 米。开关箱和其控制的固定式用电设备的水平距离不宜超过 3 米,与手持电动工具的距离不宜超过 5 米。3.4 配电箱,开关箱装设应牢固,端正。固定式配电箱,开关箱的下底距地面的垂直距离应大于 1.3 米,小于 1.5 米;移动式分派电箱的下底距地面的垂直距离应大于 0.6 米,小于 1.5 米。携带式开关箱应有 100mm-200mm 的箱腿,开关箱必须立放,严禁倒放。3.5 配电箱,开关箱应装设在干燥通风及常温的场合,配电箱(柜)下方地面应平整,坚实,无下沉,无积水,周边不得有灌木,杂草,不得堆放任何防碍操作维修的物品。4 电气装置选择与使用4.1 配电箱,开关箱内的电器必须可靠完好,不准使用破损,不合格的电器。4.2 配电箱,开关箱内的各种开关电器的额定值及导线规格均应与其负荷相适应。4.3 固定设备应有专用的开关箱,必须实行“一机一闸”制,严禁用一个开关电器直接控制二台或二台以上用电设备。4.4 开关箱内的漏电保护器其额定漏电动作电流应不大于 30mA, 额定漏电动作时间应小于 0.1S.使用于潮湿和有腐蚀介质场合的,水泵控制箱及流动箱内的漏电保护器,其额定漏电动作电流应不大于 15mA, 额定漏电动作时间应小于 0.1S4.5 配电箱,开关箱应由专人负责。对配电箱...
