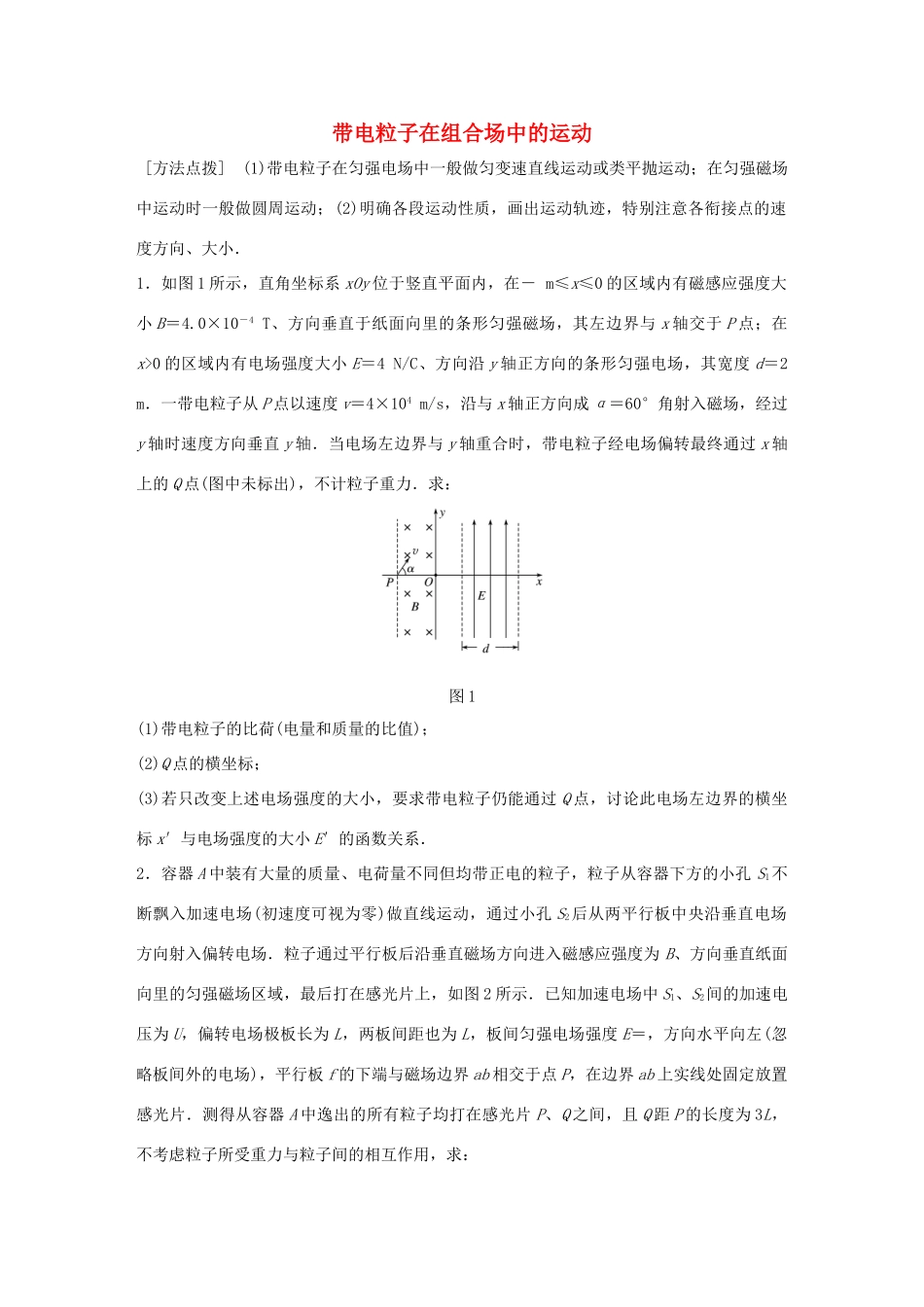

带电粒子在组合场中的运动[方法点拨](1)带电粒子在匀强电场中一般做匀变速直线运动或类平抛运动；在匀强磁场中运动时一般做圆周运动；(2)明确各段运动性质，画出运动轨迹，特别注意各衔接点的速度方向、大小．1．如图1所示，直角坐标系xOy位于竖直平面内，在－m≤x≤0的区域内有磁感应强度大小B＝4.0×10－4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x>0的区域内有电场强度大小E＝4N/C、方向沿y轴正方向的条形匀强电场，其宽度d＝2m．一带电粒子从P点以速度v＝4×104m/s，沿与x轴正方向成α＝60°角射入磁场，经过y轴时速度方向垂直y轴．当电场左边界与y轴重合时，带电粒子经电场偏转最终通过x轴上的Q点(图中未标出)，不计粒子重力．求：图1(1)带电粒子的比荷(电量和质量的比值)；(2)Q点的横坐标；(3)若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．2．容器A中装有大量的质量、电荷量不同但均带正电的粒子，粒子从容器下方的小孔S1不断飘入加速电场(初速度可视为零)做直线运动，通过小孔S2后从两平行板中央沿垂直电场方向射入偏转电场．粒子通过平行板后沿垂直磁场方向进入磁感应强度为B、方向垂直纸面向里的匀强磁场区域，最后打在感光片上，如图2所示．已知加速电场中S1、S2间的加速电压为U，偏转电场极板长为L，两板间距也为L，板间匀强电场强度E＝，方向水平向左(忽略板间外的电场)，平行板f的下端与磁场边界ab相交于点P，在边界ab上实线处固定放置感光片．测得从容器A中逸出的所有粒子均打在感光片P、Q之间，且Q距P的长度为3L，不考虑粒子所受重力与粒子间的相互作用，求：图2(1)粒子射入磁场时，其速度方向与边界ab间的夹角；(2)射到感光片Q处的粒子的比荷(电荷量与质量之比)；(3)粒子在磁场中运动的最短时间．3．如图3所示，在直角坐标系第二象限中有磁感应强度大小为B、方向垂直xOy平面向里的匀强磁场区域Ⅰ，在第一象限的y>L区域有磁感应强度与区域Ⅰ相同的磁场区域Ⅱ；在第一象限的
