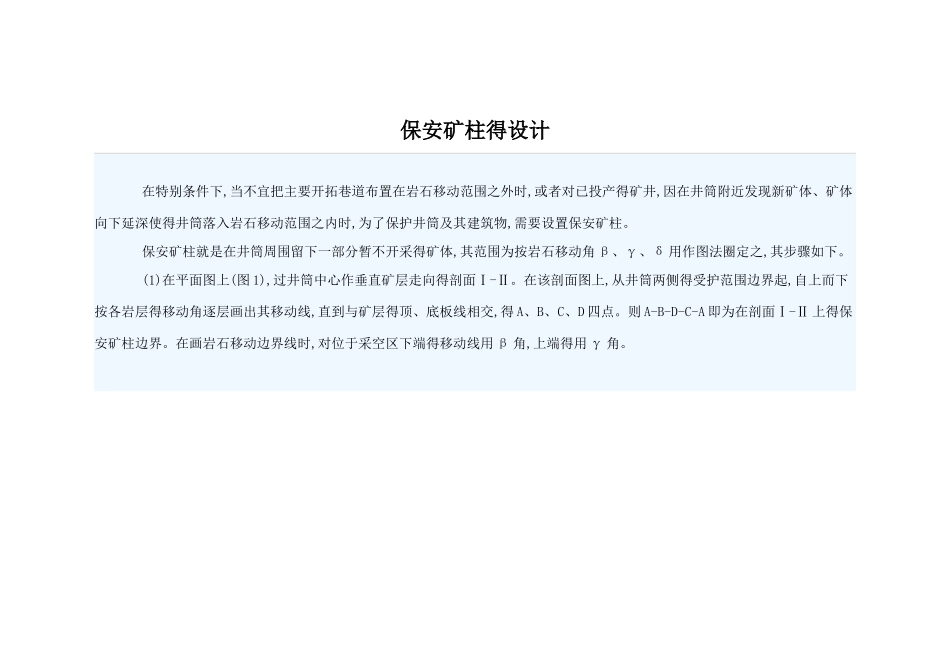

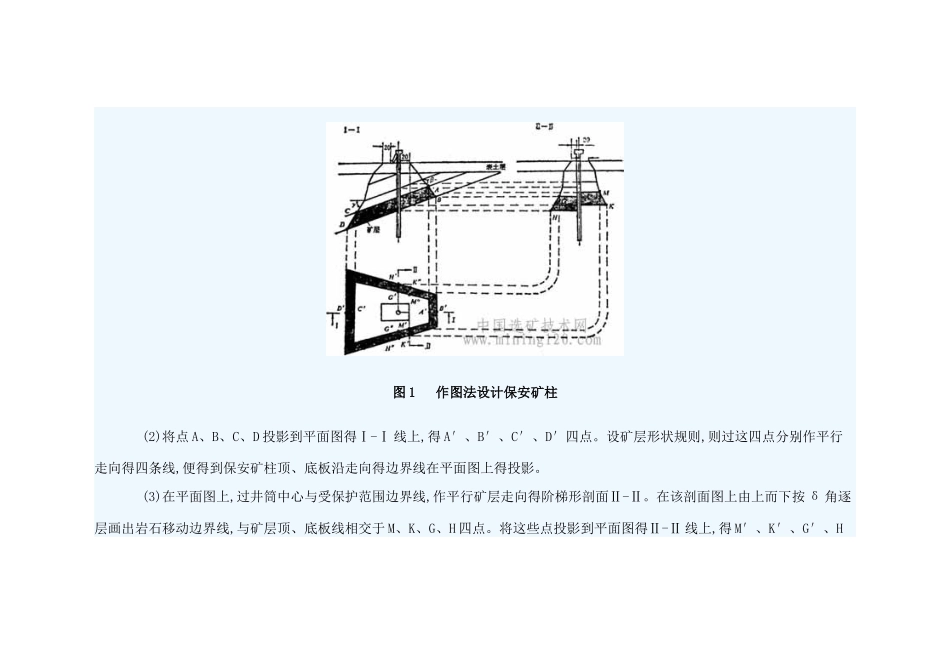

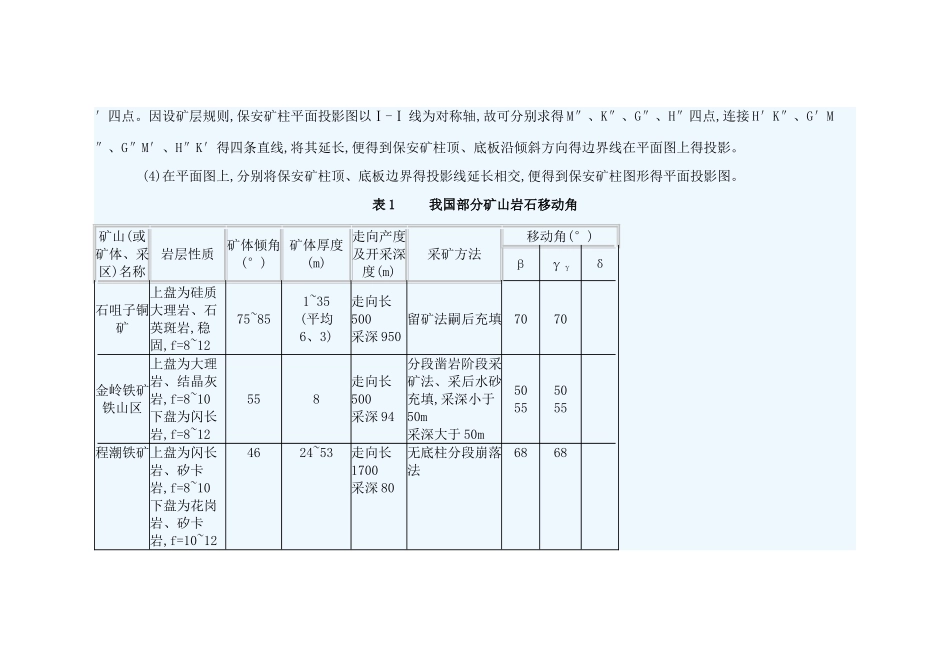

保安矿柱得设计 在特别条件下,当不宜把主要开拓巷道布置在岩石移动范围之外时,或者对已投产得矿井,因在井筒附近发现新矿体、矿体向下延深使得井筒落入岩石移动范围之内时,为了保护井筒及其建筑物,需要设置保安矿柱。 保安矿柱就是在井筒周围留下一部分暂不开采得矿体,其范围为按岩石移动角 β、γ、δ 用作图法圈定之,其步骤如下。 (1)在平面图上(图 1),过井筒中心作垂直矿层走向得剖面Ⅰ-Ⅱ。在该剖面图上,从井筒两侧得受护范围边界起,自上而下按各岩层得移动角逐层画出其移动线,直到与矿层得顶、底板线相交,得 A、B、C、D 四点。则 A-B-D-C-A 即为在剖面Ⅰ-Ⅱ 上得保安矿柱边界。在画岩石移动边界线时,对位于采空区下端得移动线用 β 角,上端得用 γ 角。 图 1 作图法设计保安矿柱 (2)将点 A、B、C、D 投影到平面图得Ⅰ-Ⅰ 线上,得 A′、B′、C′、D′四点。设矿层形状规则,则过这四点分别作平行走向得四条线,便得到保安矿柱顶、底板沿走向得边界线在平面图上得投影。 (3)在平面图上,过井筒中心与受保护范围边界线,作平行矿层走向得阶梯形剖面Ⅱ-Ⅱ。在该剖面图上由上而下按 δ 角逐层画出岩石移动边界线,与矿层顶、底板线相交于 M、K、G、H 四点。将这些点投影到平面图得Ⅱ-Ⅱ 线上,得 M′、K′、G′、H′四点。因设矿层规则,保安矿柱平面投影图以Ⅰ-Ⅰ 线为对称轴,故可分别求得 M″、K″、G″、H″四点,连接 H′K″、G′M″、G″M′、H″K′得四条直线,将其延长,便得到保安矿柱顶、底板沿倾斜方向得边界线在平面图上得投影。 (4)在平面图上,分别将保安矿柱顶、底板边界得投影线延长相交,便得到保安矿柱图形得平面投影图。表 1 我国部分矿山岩石移动角矿山(或矿体、采区)名称岩层性质矿体倾角(°)矿体厚度(m)走向产度及开采深度(m)采矿方法移动角(°)βγγδ石咀子铜矿上盘为硅质大理岩、石英斑岩,稳固,f=8~1275~851~35(平均6、3)走向长500采深 950留矿法嗣后充填7070 金岭铁矿铁山区上盘为大理岩、结晶灰岩,f=8~10下盘为闪长岩,f=8~12558走向长500采深 94分段凿岩阶段采矿法、采后水砂充填,采深小于50m采深大于 50m50555055 程潮铁矿上盘为闪长岩、矽卡岩,f=8~10下盘为花岗岩、矽卡岩,f=10~124624~53走向长1700采深 80无底柱分段崩落法6868 中等稳固至稳固锡矿山南矿上盘为灰页岩,中等稳固,f=6~10下盘为灰页岩,f=8~10东 10中 154~64~6采深200~250采深 200房柱法、充填法595968696571大吉山钨矿...
