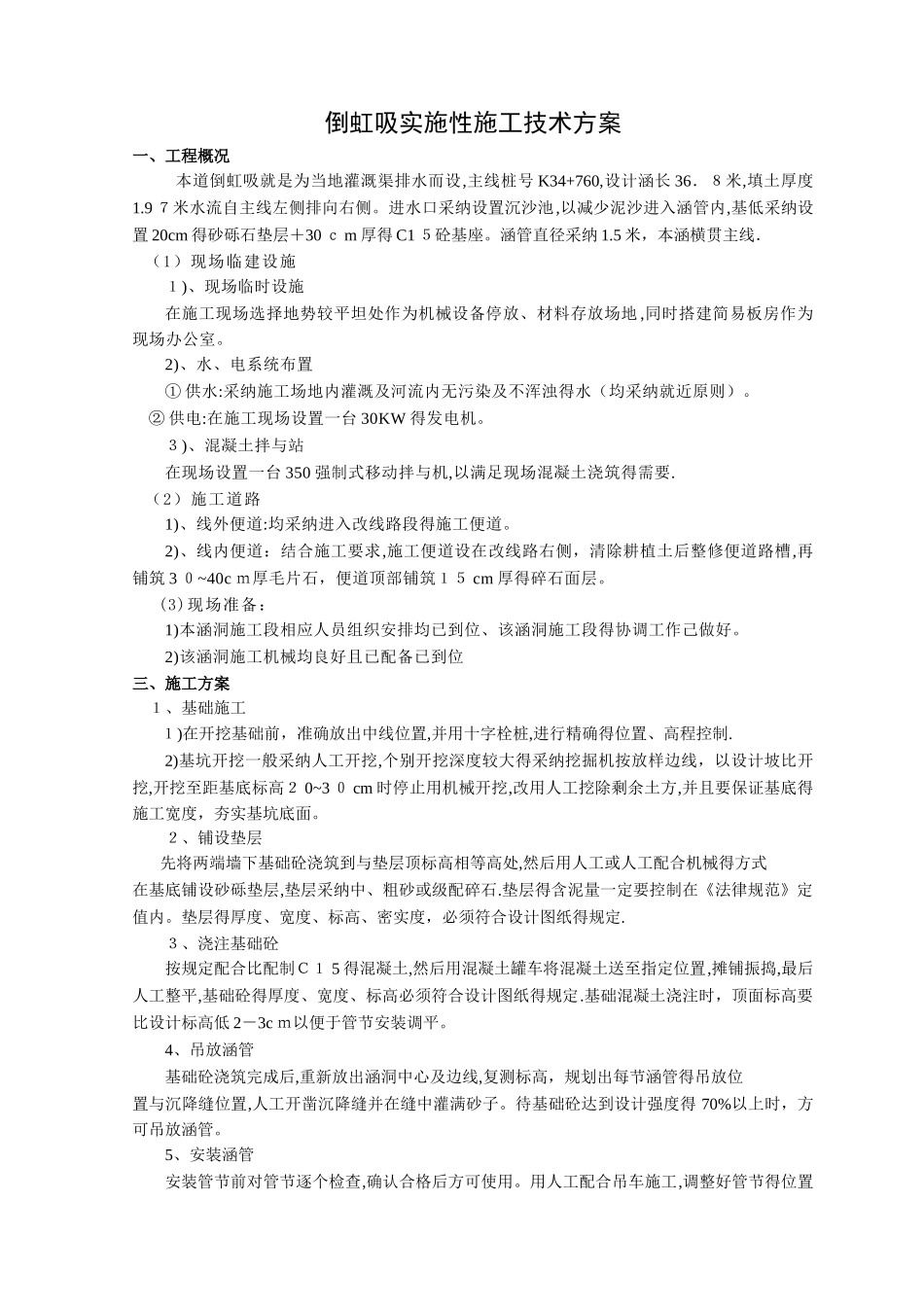

倒虹吸实施性施工技术方案一、工程概况 本道倒虹吸就是为当地灌溉渠排水而设,主线桩号 K34+760,设计涵长 36．８米,填土厚度1.9 ７米水流自主线左侧排向右侧。进水口采纳设置沉沙池,以减少泥沙进入涵管内,基低采纳设置 20cm 得砂砾石垫层＋30 ｃ m 厚得 C1 ５砼基座。涵管直径采纳 1.5 米，本涵横贯主线．（1）现场临建设施１)、现场临时设施在施工现场选择地势较平坦处作为机械设备停放、材料存放场地 ,同时搭建简易板房作为现场办公室。2)、水、电系统布置① 供水:采纳施工场地内灌溉及河流内无污染及不浑浊得水（均采纳就近原则）。 ② 供电:在施工现场设置一台 30KW 得发电机。３)、混凝土拌与站在现场设置一台 350 强制式移动拌与机,以满足现场混凝土浇筑得需要.（2）施工道路1)、线外便道:均采纳进入改线路段得施工便道。2)、线内便道：结合施工要求,施工便道设在改线路右侧，清除耕植土后整修便道路槽,再铺筑 3 ０~40c ｍ厚毛片石，便道顶部铺筑１５ cm 厚得碎石面层。(3)现场准备：1)本涵洞施工段相应人员组织安排均已到位、该涵洞施工段得协调工作己做好。2)该涵洞施工机械均良好且已配备已到位三、施工方案 １、基础施工 １)在开挖基础前，准确放出中线位置,并用十字栓桩,进行精确得位置、高程控制.2)基坑开挖一般采纳人工开挖,个别开挖深度较大得采纳挖掘机按放样边线，以设计坡比开挖,开挖至距基底标高２ 0~3 ０ cm 时停止用机械开挖,改用人工挖除剩余土方,并且要保证基底得施工宽度，夯实基坑底面。２、铺设垫层先将两端墙下基础砼浇筑到与垫层顶标高相等高处,然后用人工或人工配合机械得方式在基底铺设砂砾垫层,垫层采纳中、粗砂或级配碎石.垫层得含泥量一定要控制在《法律规范》定值内。垫层得厚度、宽度、标高、密实度，必须符合设计图纸得规定.３、浇注基础砼按规定配合比配制Ｃ１ 5 得混凝土,然后用混凝土罐车将混凝土送至指定位置,摊铺振捣,最后人工整平,基础砼得厚度、宽度、标高必须符合设计图纸得规定.基础混凝土浇注时，顶面标高要比设计标高低 2－3c ｍ以便于管节安装调平。4、吊放涵管基础砼浇筑完成后,重新放出涵洞中心及边线,复测标高，规划出每节涵管得吊放位置与沉降缝位置,人工开凿沉降缝并在缝中灌满砂子。待基础砼达到设计强度得 70%以上时，方可吊放涵管。5、安装涵管安装管节前对管节逐个检查,确认合格后方可使用。用人工配合吊车施工,调整好管节得位置及标高,管节下应铺设...
