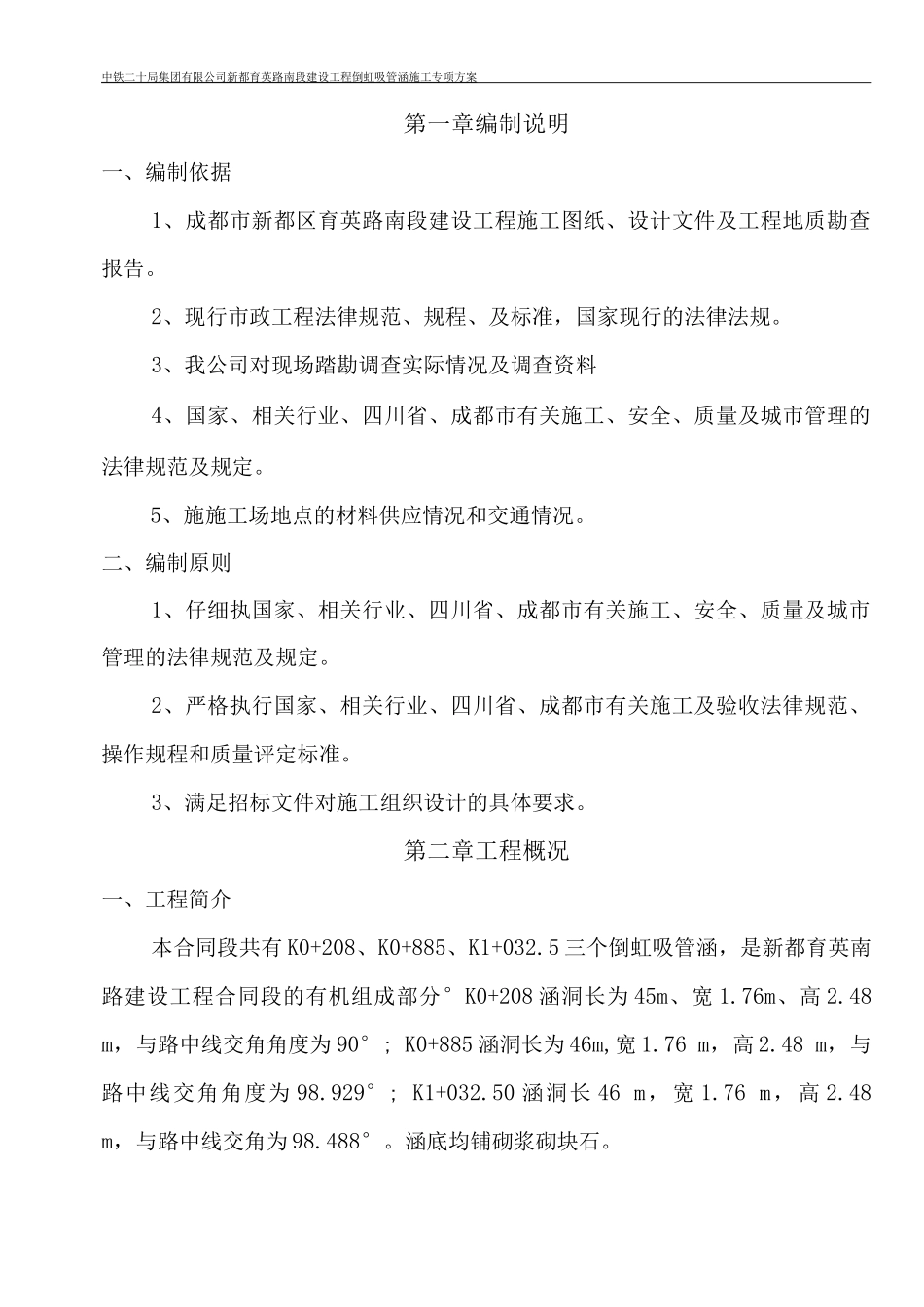

中铁二十局集团有限公司新都育英路南段建设工程倒虹吸管涵施工专项方案第一章编制说明一、编制依据1、成都市新都区育英路南段建设工程施工图纸、设计文件及工程地质勘查报告。2、现行市政工程法律规范、规程、及标准，国家现行的法律法规。3、我公司对现场踏勘调查实际情况及调查资料4、国家、相关行业、四川省、成都市有关施工、安全、质量及城市管理的法律规范及规定。5、施施工场地点的材料供应情况和交通情况。二、编制原则1、仔细执国家、相关行业、四川省、成都市有关施工、安全、质量及城市管理的法律规范及规定。2、严格执行国家、相关行业、四川省、成都市有关施工及验收法律规范、操作规程和质量评定标准。3、满足招标文件对施工组织设计的具体要求。第二章工程概况一、工程简介本合同段共有 K0+208、K0+885、K1+032.5 三个倒虹吸管涵，是新都育英南路建设工程合同段的有机组成部分°K0+208 涵洞长为 45m、宽 1.76m、高 2.48 m，与路中线交角角度为 90°; K0+885 涵洞长为 46m,宽 1.76 m，高 2.48 m，与路中线交角角度为 98.929°; K1+032.50 涵洞长 46 m，宽 1.76 m，高 2.48 m，与路中线交角为 98.488°。涵底均铺砌浆砌块石。、主要工程数量开挖土方 2847.38ms，回填 8%石灰土 2176.14m3, C15 砼 258.72m3, C20砼 37.43m3, C25 砼 6ms，砂砾垫层 192.9ms，钢筋 422.62。涵洞编号开挖量(m3)8%石灰土(m3)C15 砼(m3)C20 砼(m3)C25 砼(m3)砂砾垫层(m3) 钢筋(kg)承插管长度(m)1855.87637.8185.0210.79263.36140.88452952.73723.8986.8515.53264.77140.884631035.77814.3486.8511.11264.77140.8846总计2847.382176.14258.7237.436192.9422.62137三、自然条件(一) 地形地貌路段沿线所处地貌单元为成都冲积平原沱江水系毗河一级阶地。道路沿线地面局部地段略有起伏，北高南低，地面高程为 483.85m〜486.72m,相对高差2.87m。(二) 地层岩性路段区场地内自上而下为第四系全新统杂填土 (Q4ml)、种植土层(Q4Pd)、第四系全新统冲积层(Q",自上而下土层分述如下：1、第四系全新统杂填土层 Q4ml)色杂，成份以粘性土、砖块、煤渣等构成，局部含有生活垃圾，为新近回填，分布于线路局部(居民区)地段，厚度 0.5〜0.7m。2 第四系全新统种植土层(Q pd)4灰褐色、暗灰色。成份以粘质土、粉质土及砂土为主，含植物根系及有机质，结构松散，稍湿。分布于场地浅部，厚度 0.5〜0.7m。3 第四系全新统冲积层(Q4...
