先张法空心板施工方案

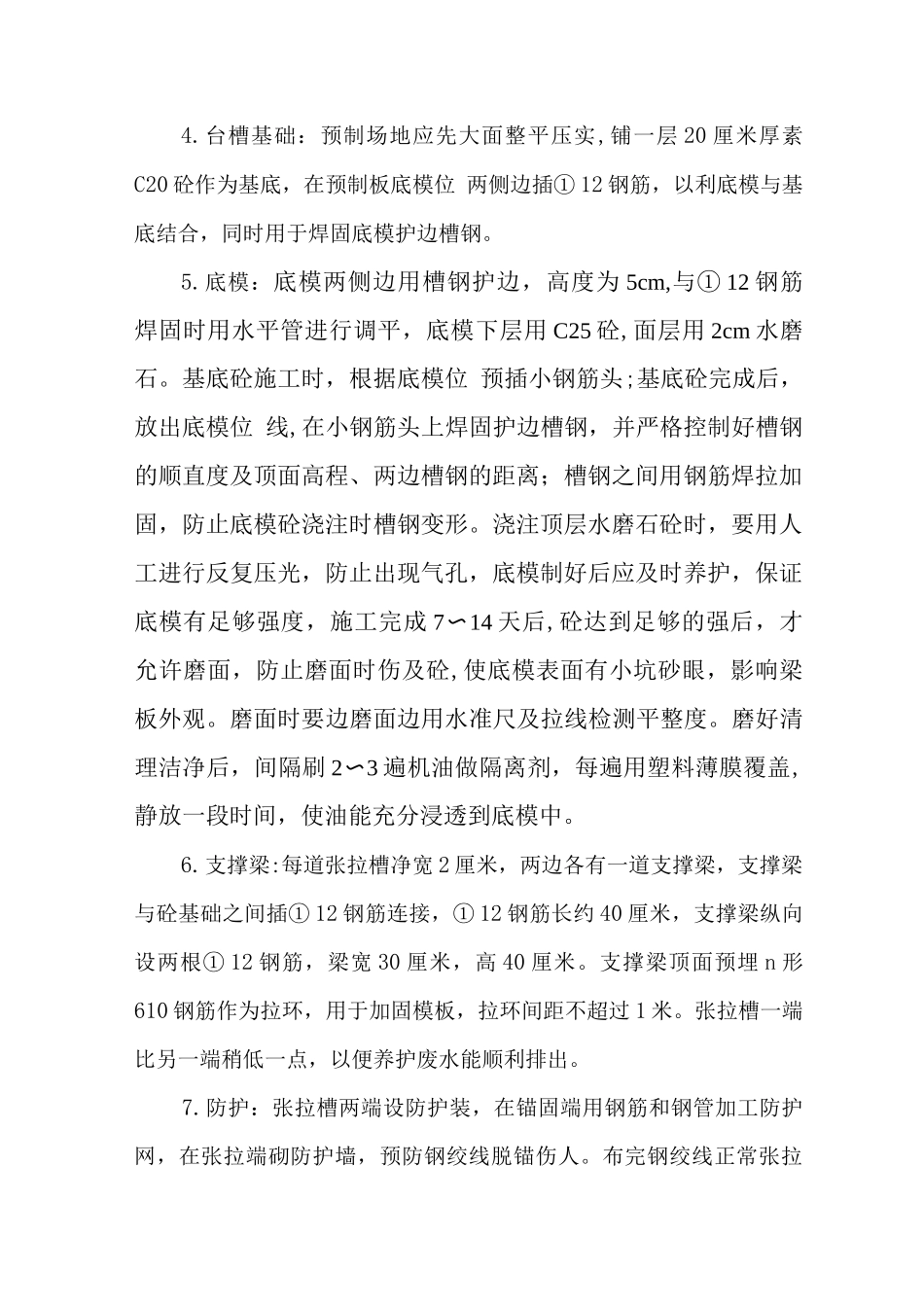

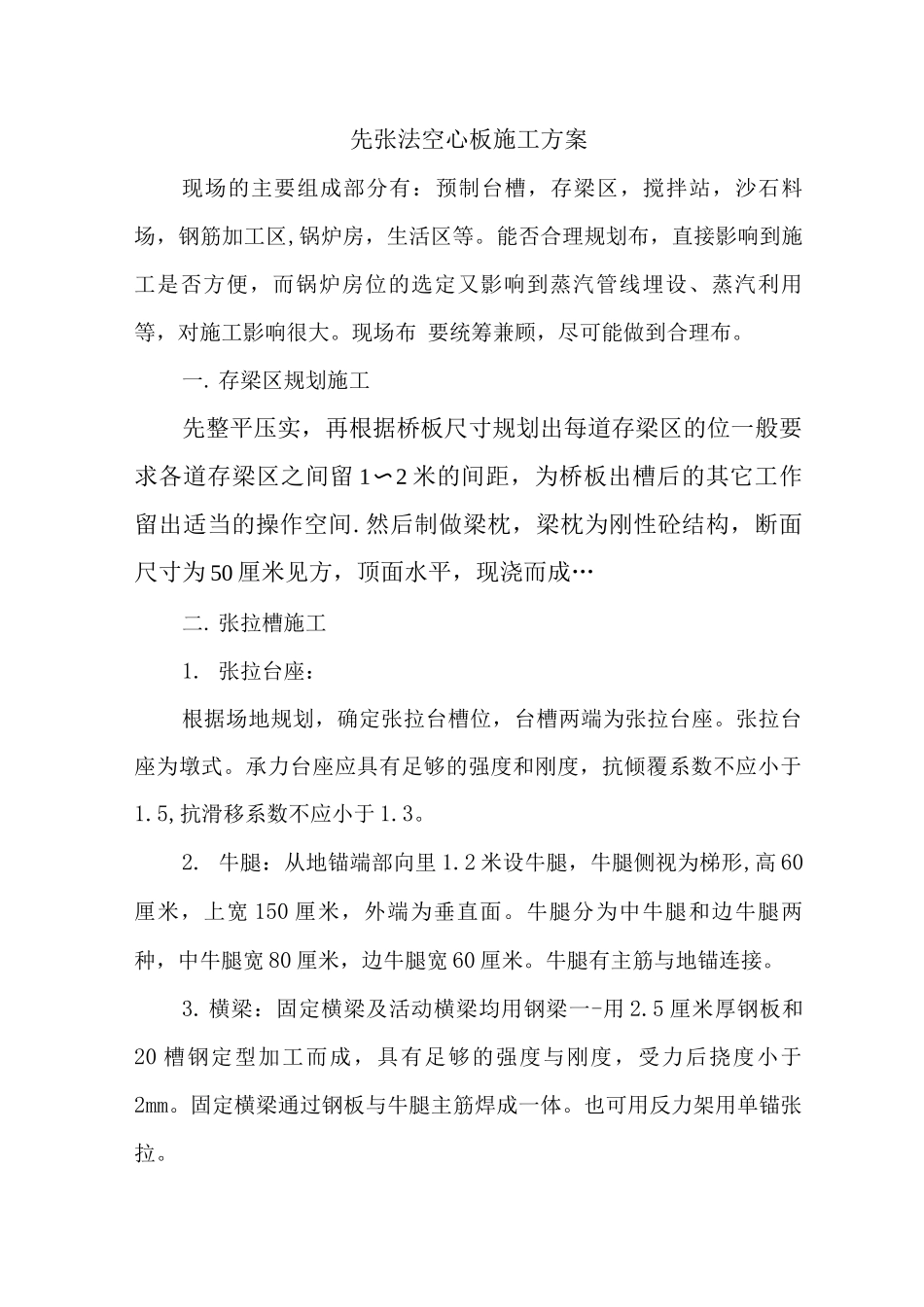

先张法空心板施工方案现场的主要组成部分有：预制台槽，存梁区，搅拌站，沙石料场，钢筋加工区,锅炉房，生活区等。能否合理规划布，直接影响到施工是否方便，而锅炉房位的选定又影响到蒸汽管线埋设、蒸汽利用等，对施工影响很大。现场布 要统筹兼顾，尽可能做到合理布。一. 存梁区规划施工先整平压实，再根据桥板尺寸规划出每道存梁区的位一般要求各道存梁区之间留 1〜2 米的间距，为桥板出槽后的其它工作留出适当的操作空间.然后制做梁枕，梁枕为刚性砼结构，断面尺寸为 50 厘米见方，顶面水平，现浇而成…二. 张拉槽施工1. 张拉台座：根据场地规划，确定张拉台槽位，台槽两端为张拉台座。张拉台座为墩式。承力台座应具有足够的强度和刚度，抗倾覆系数不应小于1.5,抗滑移系数不应小于 1.3。2. 牛腿：从地锚端部向里 1.2 米设牛腿，牛腿侧视为梯形,高 60厘米，上宽 150 厘米，外端为垂直面。牛腿分为中牛腿和边牛腿两种，中牛腿宽 80 厘米，边牛腿宽 60 厘米。牛腿有主筋与地锚连接。3. 横梁：固定横梁及活动横梁均用钢梁一-用 2.5 厘米厚钢板和20 槽钢定型加工而成，具有足够的强度与刚度，受力后挠度小于2mm。固定横梁通过钢板与牛腿主筋焊成一体。也可用反力架用单锚张拉。4.台槽基础：预制场地应先大面整平压实,铺一层 20 厘米厚素C20 砼作为基底，在预制板底模位 两侧边插① 12 钢筋，以利底模与基底结合，同时用于焊固底模护边槽钢。5.底模：底模两侧边用槽钢护边，高度为 5cm,与① 12 钢筋焊固时用水平管进行调平，底模下层用 C25 砼,面层用 2cm 水磨石。基底砼施工时，根据底模位 预插小钢筋头;基底砼完成后，放出底模位 线,在小钢筋头上焊固护边槽钢，并严格控制好槽钢的顺直度及顶面高程、两边槽钢的距离；槽钢之间用钢筋焊拉加固，防止底模砼浇注时槽钢变形。浇注顶层水磨石砼时，要用人工进行反复压光，防止出现气孔，底模制好后应及时养护，保证底模有足够强度，施工完成 7〜14 天后,砼达到足够的强后，才允许磨面，防止磨面时伤及砼,使底模表面有小坑砂眼，影响梁板外观。磨面时要边磨面边用水准尺及拉线检测平整度。磨好清理洁净后，间隔刷 2〜3 遍机油做隔离剂，每遍用塑料薄膜覆盖,静放一段时间，使油能充分浸透到底模中。6.支撑梁:每道张拉槽净宽 2 厘米，两边各有一道支撑梁，支撑梁与砼基础之间插① 12 钢筋连接，① 12 钢筋长约 40 厘米，支撑梁纵向设两根① 12 钢筋，...
