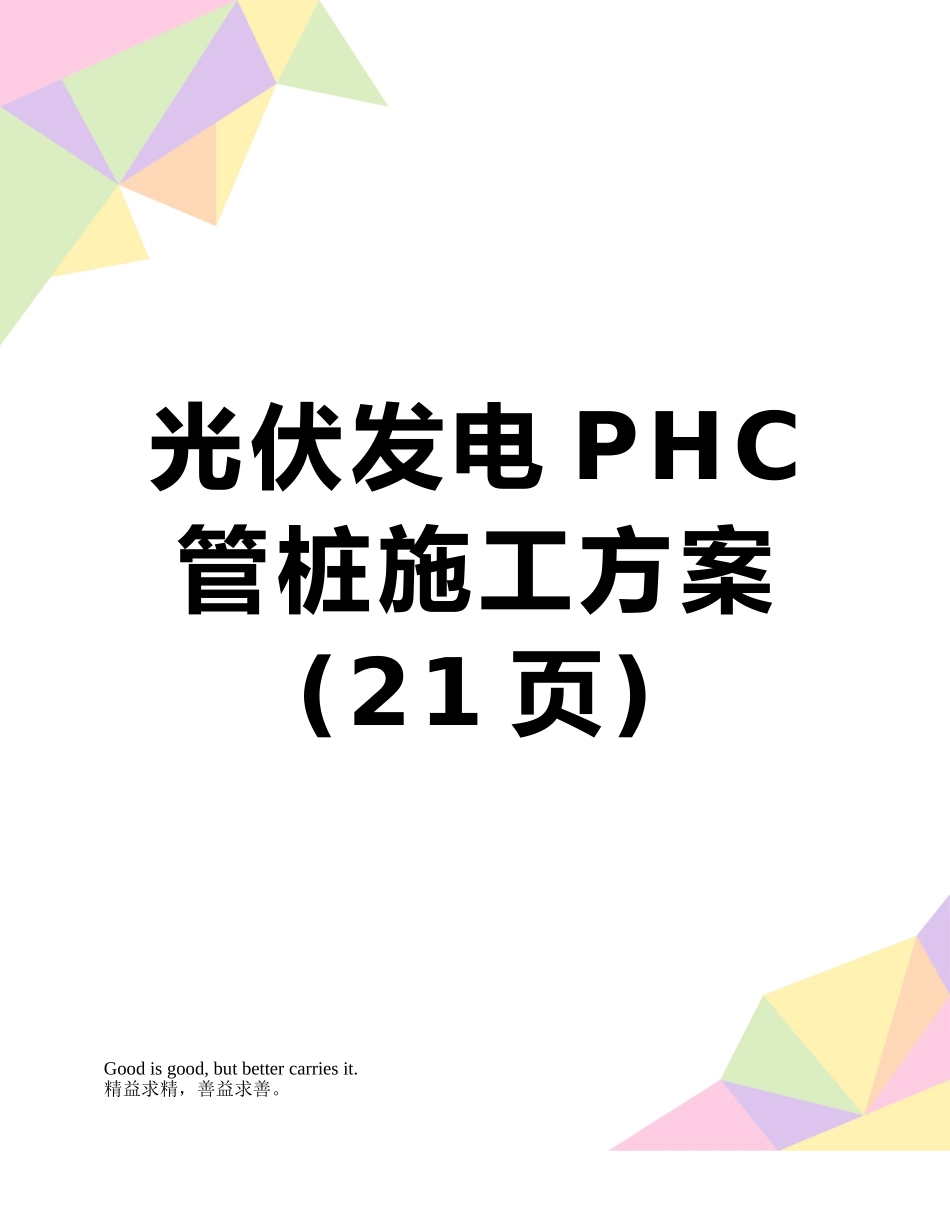

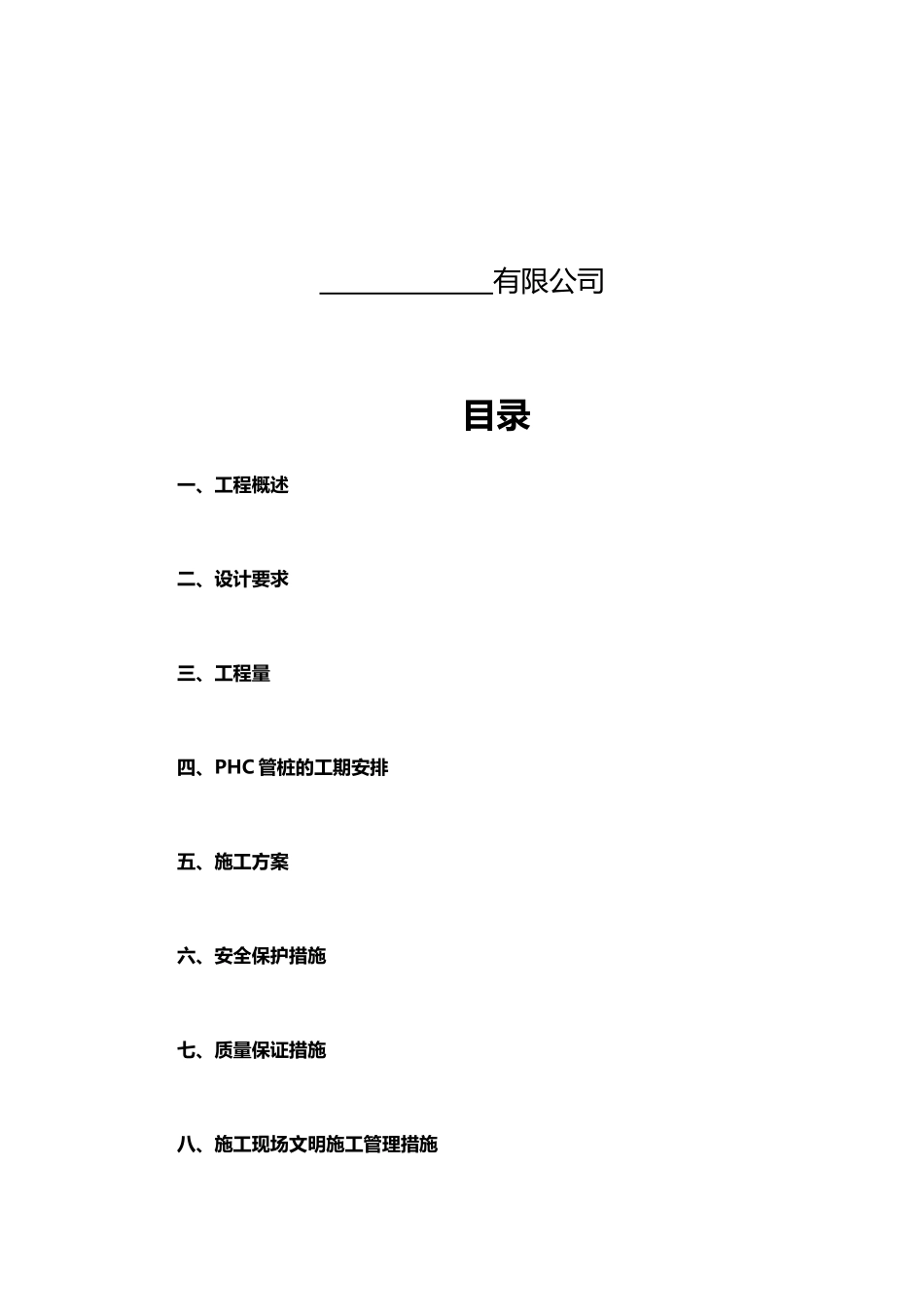

光伏发电 PHC管桩施工方案(21 页)Good is good, but better carries it.精益求精，善益求善。 光伏发电项目桩基工程PHC管桩施工方案 有限公司目录一、工程概述二、设计要求三、工程量四、PHC 管桩的工期安排五、施工方案六、安全保护措施七、质量保证措施八、施工现场文明施工管理措施九、环境保证措施一、工程概述1.工程名称： 2.工程地点： 3.建设单位： 4.设计单位： 5.监理单位： 6.勘察单位： 7.总包单位： 8.施工单位： 二、 设计要求1、本工程 PHC 桩基采纳 PHC-Φ300 管桩，壁厚 70mm，类型为 A；2、管桩采纳多频振动锤式贯入法；3、根据地质资料，桩端持力层为强风化花岗岩；4、预应力管桩应满足《03SG409》的相关要求；5、本工程预应力管桩基础设计等级为甲级，安全等级为二级；6、根据设计要求，选择合适的桩机进行施工。三、工程量根据施工图统计，本工程 PHC 管桩工程量如下表：序号施工项目单位工程量1PHC 管桩的根数根 2PHC 管桩的总长米 四、PHC 管桩的工期安排本工程管桩主要分布在 区，现该地块用于太阳能板支架建设，故编制以下工期安排：序号工作内容日历天数备注1PHC 管桩五、施工方案1、施工要求（1）、宜在正式开工前按设计试桩要求进行试打桩，通过试打桩取得正式施打所需要的有关控制数据，尤其是需要送桩的贯入度控制值；（2）、管桩起吊就位插入地面时的垂直度偏差不得大于 0.5%，并宜用长条水准尺或其他测量仪器校正，必要时，宜拔出重插；（3）、管桩施打过程中，桩锤、桩帽和桩身的中心线应重合。当桩身倾斜超过 0.8%时，应找出原因并设法纠正，当桩尖进入硬土层后，严禁用移动桩架强行回扳的方法纠偏；（4）、在较厚的粘土、粉质粘土层中施打管桩，不宜采纳大流水打桩施工法，宜将每根桩一次性打到底，尽量减少中间休歇时间，且尽可能避开在接近设计深度时进行接桩；（5）、打桩时应由专职记录员及时准确地填定管桩施工记录表；（6）、遇下列情况之一应暂停打桩，并及时与设计、监理等有关人员讨论处理：贯入度突变；头混凝土剥落、破裂；桩身突然倾斜、跑位；地面明显隆起、邻桩上浮或位移过大；总锤击数超过《03SG409》规定值；桩身回弹曲线不规则。（7）、打桩的最后贯入度应在下列条件下测量：桩头完好无损、震动锤跳动正常，桩锤、桩帽、送桩器及桩身中心线重合，桩帽衬垫厚度等正常，打桩结束前立即测定。2、 施工准备（1）测量放线按施工图纸计算出的管桩桩位坐标，...
