光伏发电站工程支架基础及支架组件施工总布置方案

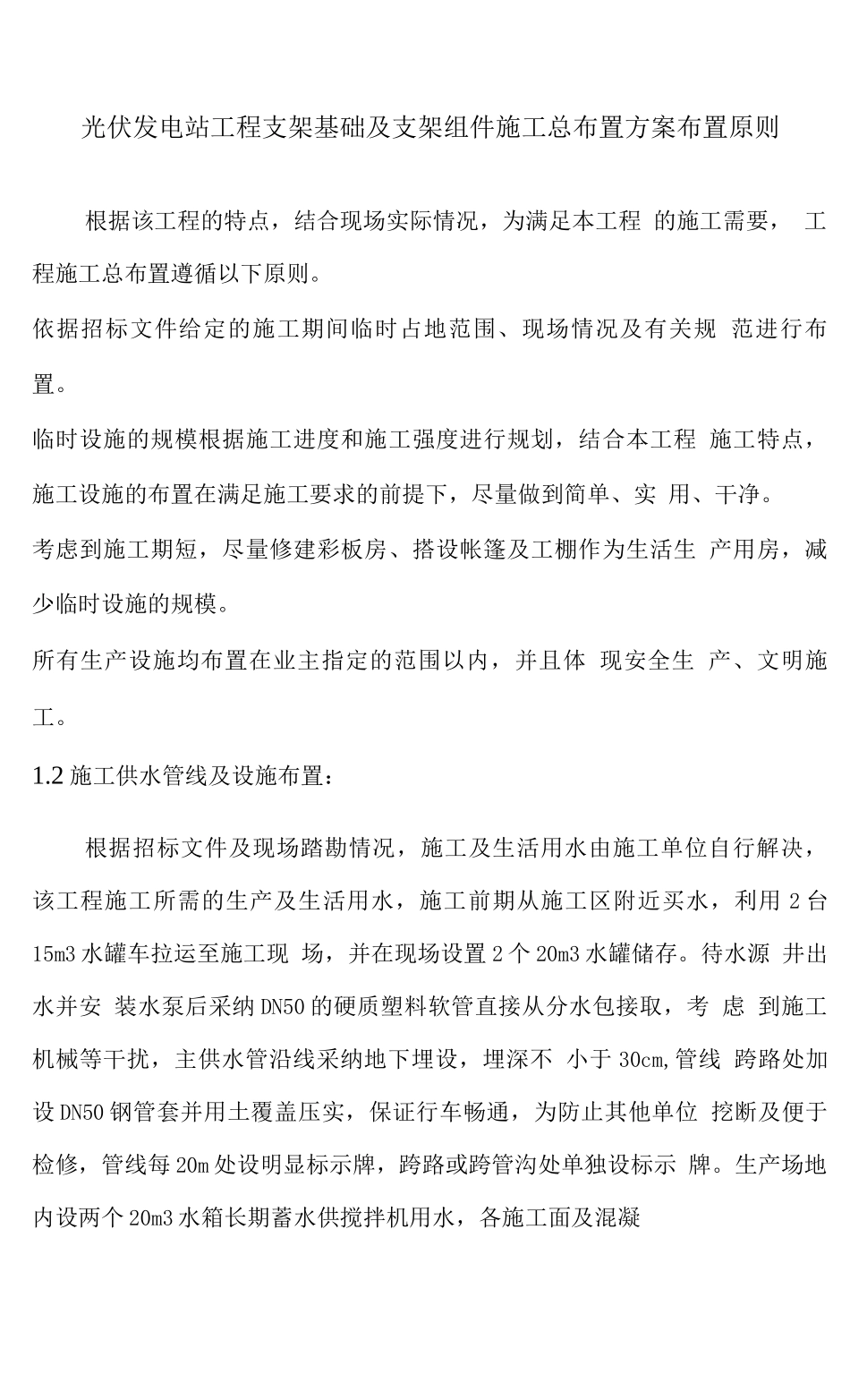

光伏发电站工程支架基础及支架组件施工总布置方案布置原则根据该工程的特点，结合现场实际情况，为满足本工程 的施工需要， 工程施工总布置遵循以下原则。依据招标文件给定的施工期间临时占地范围、现场情况及有关规 范进行布置。临时设施的规模根据施工进度和施工强度进行规划，结合本工程 施工特点，施工设施的布置在满足施工要求的前提下，尽量做到简单、实 用、干净。考虑到施工期短，尽量修建彩板房、搭设帐篷及工棚作为生活生 产用房，减少临时设施的规模。所有生产设施均布置在业主指定的范围以内，并且体 现安全生 产、文明施工。1.2 施工供水管线及设施布置：根据招标文件及现场踏勘情况，施工及生活用水由施工单位自行解决， 该工程施工所需的生产及生活用水，施工前期从施工区附近买水，利用 2 台 15m3 水罐车拉运至施工现 场，并在现场设置 2 个 20m3 水罐储存。待水源 井出水并安 装水泵后采纳 DN50 的硬质塑料软管直接从分水包接取，考 虑 到施工机械等干扰，主供水管沿线采纳地下埋设，埋深不 小于 30cm,管线 跨路处加设 DN50 钢管套并用土覆盖压实，保证行车畅通，为防止其他单位 挖断及便于检修，管线每 20m 处设明显标示牌，跨路或跨管沟处单独设标示 牌。生产场地内设两个 20m3 水箱长期蓄水供搅拌机用水，各施工面及混凝土养护用水采纳 2m3 移动水箱随时拉运。布设要求：施工供水管线和设施必须严格根据业主用水管理部门的要求进行布设， 对管线个别部位进行必要的防盗、防碰撞、碾压损坏防护，沿线设置标识， 并满足现场安全文明施工的要求，对供水管线运行期间发生的管线断裂、 渗漏等事故及 时进行查明并处理。1.3 施工供电供电设备：该工程施工用电由施工单位自行解决，我单位拟配置 1 台 120KW 潍柴 发电机供碎搅拌及钢筋加工用电，配置 3 台 12KW 柴油发电机和 5 台 3KW 便 携式汽油发电机供支架基础性浇筑用电，配置 2 台 24KW 柴油发电机供生活 用电，另外配 置 50KW. 30KM 24KW 柴油发电机和 3KW 汽油发电机各一台 作为备用。L3.2 输电线路：输电线根据电器设备及所有照明的最大功率数购买相 应平米的电缆线， 生产和生活用电线路尽量采纳架空线或电 缆埋设方式，严禁随地跑线，并 在各个用电输出安装与用 电功率相应的空气开关，延管沟铺设时电缆必 须加设在电缆 卡上，不得拖地或乱设，对于电缆沟没有通至生产营地的地 段，电缆从...
