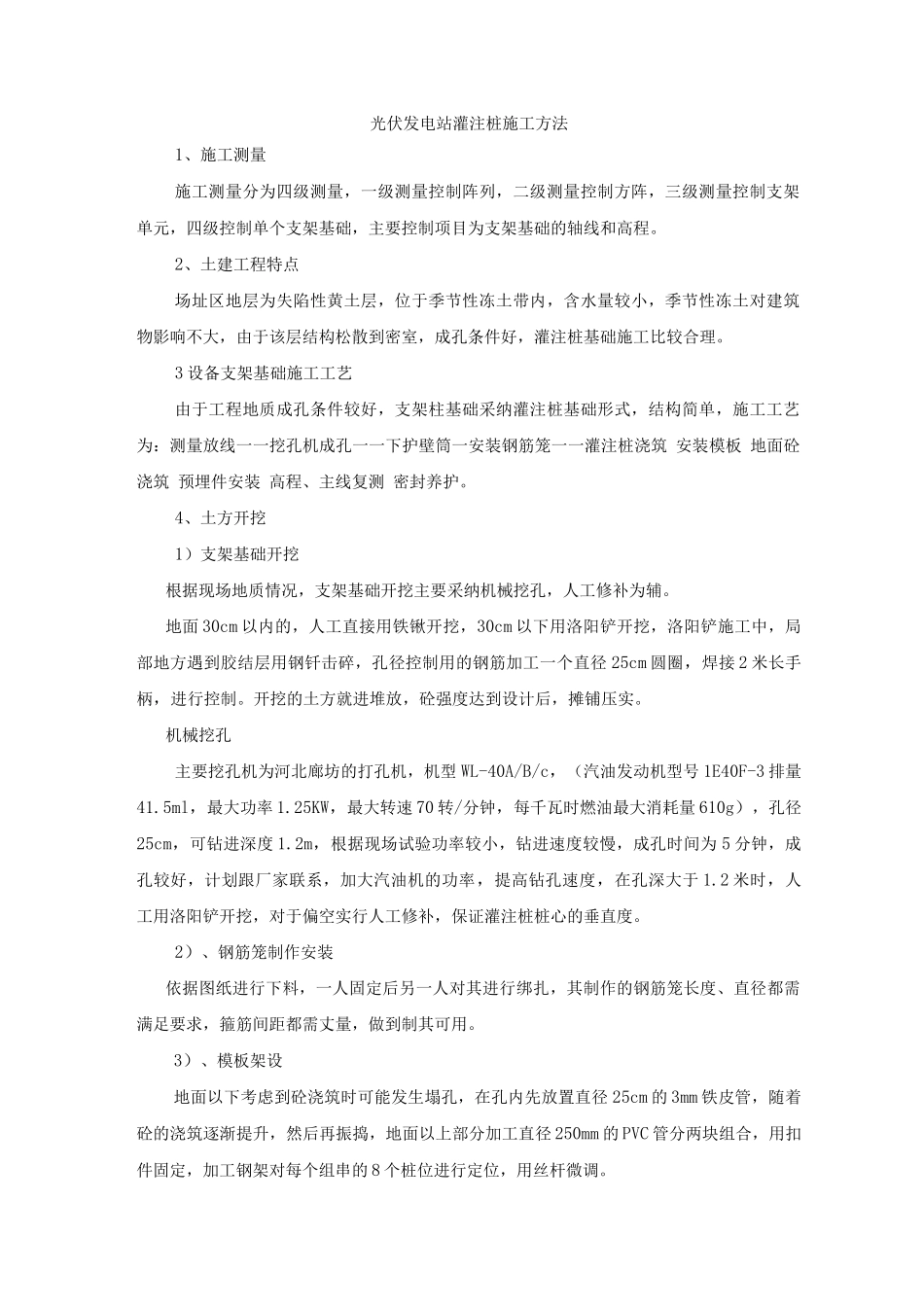

光伏发电站灌注桩施工方法1、施工测量施工测量分为四级测量，一级测量控制阵列，二级测量控制方阵，三级测量控制支架单元，四级控制单个支架基础，主要控制项目为支架基础的轴线和高程。2、土建工程特点场址区地层为失陷性黄土层，位于季节性冻土带内，含水量较小，季节性冻土对建筑物影响不大，由于该层结构松散到密室，成孔条件好，灌注桩基础施工比较合理。3 设备支架基础施工工艺由于工程地质成孔条件较好，支架柱基础采纳灌注桩基础形式，结构简单，施工工艺为：测量放线一一挖孔机成孔一一下护壁筒一安装钢筋笼一一灌注桩浇筑 安装模板 地面砼浇筑 预埋件安装 高程、主线复测 密封养护。4、土方开挖1）支架基础开挖根据现场地质情况，支架基础开挖主要采纳机械挖孔，人工修补为辅。地面 30cm 以内的，人工直接用铁锹开挖，30cm 以下用洛阳铲开挖，洛阳铲施工中，局部地方遇到胶结层用钢钎击碎，孔径控制用的钢筋加工一个直径 25cm 圆圈，焊接 2 米长手柄，进行控制。开挖的土方就进堆放，砼强度达到设计后，摊铺压实。机械挖孔主要挖孔机为河北廊坊的打孔机，机型 WL-40A/B/c，（汽油发动机型号 1E40F-3 排量41.5ml，最大功率 1.25KW，最大转速 70 转/分钟，每千瓦时燃油最大消耗量 610g），孔径25cm，可钻进深度 1.2m，根据现场试验功率较小，钻进速度较慢，成孔时间为 5 分钟，成孔较好，计划跟厂家联系，加大汽油机的功率，提高钻孔速度，在孔深大于 1.2 米时，人工用洛阳铲开挖，对于偏空实行人工修补，保证灌注桩桩心的垂直度。2）、钢筋笼制作安装依据图纸进行下料，一人固定后另一人对其进行绑扎，其制作的钢筋笼长度、直径都需满足要求，箍筋间距都需丈量，做到制其可用。3）、模板架设地面以下考虑到砼浇筑时可能发生塌孔，在孔内先放置直径 25cm 的 3mm 铁皮管，随着砼的浇筑逐渐提升，然后再振捣，地面以上部分加工直径 250mm 的 PVC 管分两块组合，用扣件固定，加工钢架对每个组串的 8 个桩位进行定位，用丝杆微调。4）、砼拌合砼拌合用 JS5 搅拌机，上料用架子车，在拌合前，先进行配合比称量，为了达到盘盘标准，严格根据配合比要求进行施工，上料车根据料的不同，分别进行称量，并在架子车边缘划线，每次上料必须与划线相平齐，以达到配合比要求。并定时对其塌落度进行检查，严格控制水灰比。砼浇筑砼用农用三轮车运输，小型装载机进行配合，由于支架基础多，孔只有 25cm，为了防止在...
