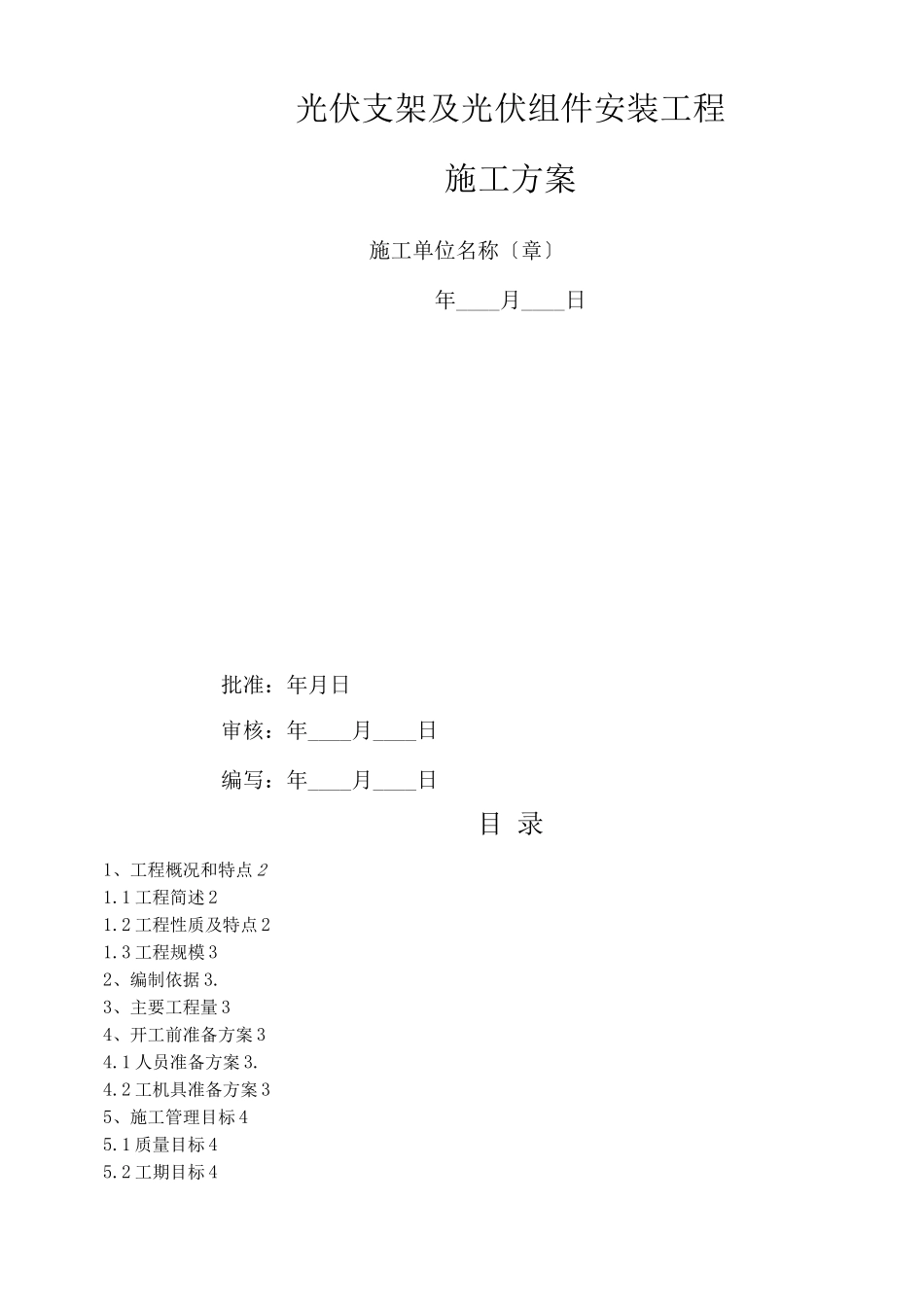

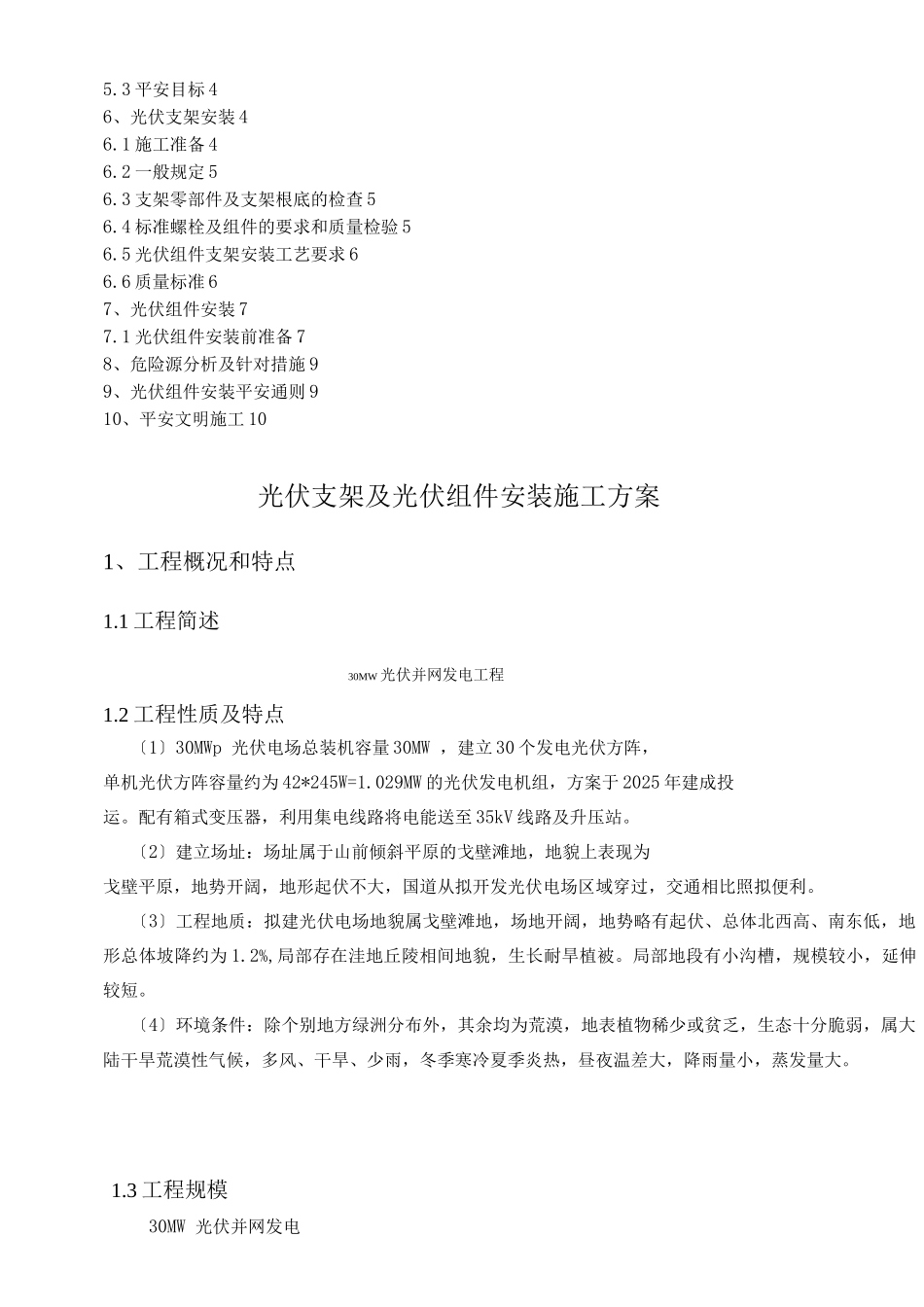

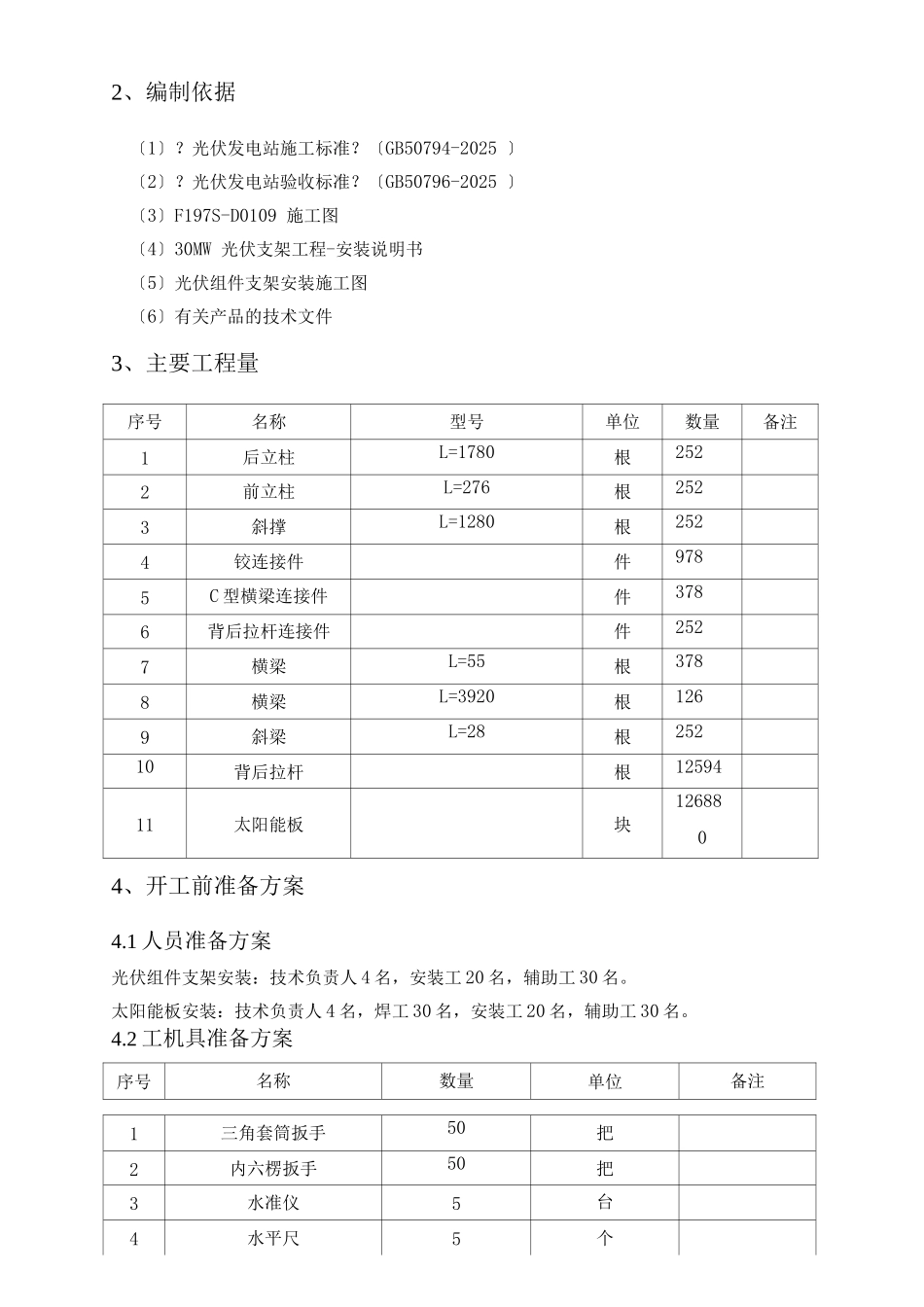

光伏支架及光伏组件安装工程施工方案施工单位名称〔章〕年____月____日批准：年月日审核：年____月____日编写：年____月____日目 录1、工程概况和特点 21.1 工程简述 21.2 工程性质及特点 21.3 工程规模 32、编制依据 3.3、主要工程量 34、开工前准备方案 34.1 人员准备方案 3.4.2 工机具准备方案 35、施工管理目标 45.1 质量目标 45.2 工期目标 45.3 平安目标 46、光伏支架安装 46.1 施工准备 46.2 一般规定 56.3 支架零部件及支架根底的检查 56.4 标准螺栓及组件的要求和质量检验 56.5 光伏组件支架安装工艺要求 66.6 质量标准 67、光伏组件安装 77.1 光伏组件安装前准备 78、危险源分析及针对措施 99、光伏组件安装平安通则 910、平安文明施工 10光伏支架及光伏组件安装施工方案1、工程概况和特点1.1 工程简述30MW 光伏并网发电工程1.2 工程性质及特点〔1〕30MWp 光伏电场总装机容量 30MW ，建立 30 个发电光伏方阵，单机光伏方阵容量约为 42*245W=1.029MW 的光伏发电机组，方案于 2025 年建成投运。配有箱式变压器，利用集电线路将电能送至 35kV 线路及升压站。〔2〕建立场址：场址属于山前倾斜平原的戈壁滩地，地貌上表现为戈壁平原，地势开阔，地形起伏不大，国道从拟开发光伏电场区域穿过，交通相比照拟便利。〔3〕工程地质：拟建光伏电场地貌属戈壁滩地，场地开阔，地势略有起伏、总体北西高、南东低，地形总体坡降约为 1.2%,局部存在洼地丘陵相间地貌，生长耐旱植被。局部地段有小沟槽，规模较小，延伸较短。〔4〕环境条件：除个别地方绿洲分布外，其余均为荒漠，地表植物稀少或贫乏，生态十分脆弱，属大陆干旱荒漠性气候，多风、干旱、少雨，冬季寒冷夏季炎热，昼夜温差大，降雨量小，蒸发量大。1.3 工程规模30MW 光伏并网发电2、编制依据〔1〕？光伏发电站施工标准？〔GB50794-2025 〕〔2〕？光伏发电站验收标准？〔GB50796-2025 〕〔3〕F197S-D0109 施工图〔4〕30MW 光伏支架工程-安装说明书〔5〕光伏组件支架安装施工图〔6〕有关产品的技术文件3、主要工程量序号名称型号单位数量备注1后立柱L=1780根2522前立柱L=276根2523斜撑L=1280根2524铰连接件件9785C 型横梁连接件件3786背后拉杆连接件件2527横梁L=55根3788横梁L=3920根1269斜梁L=28根25210背后拉杆根1259411太阳能板块1268804、开工前准备方案4.1 人员准备方案光伏组件支架安装：技术负责人 4 名，安装工 ...
