光缆割接作业实施方案和安全措施

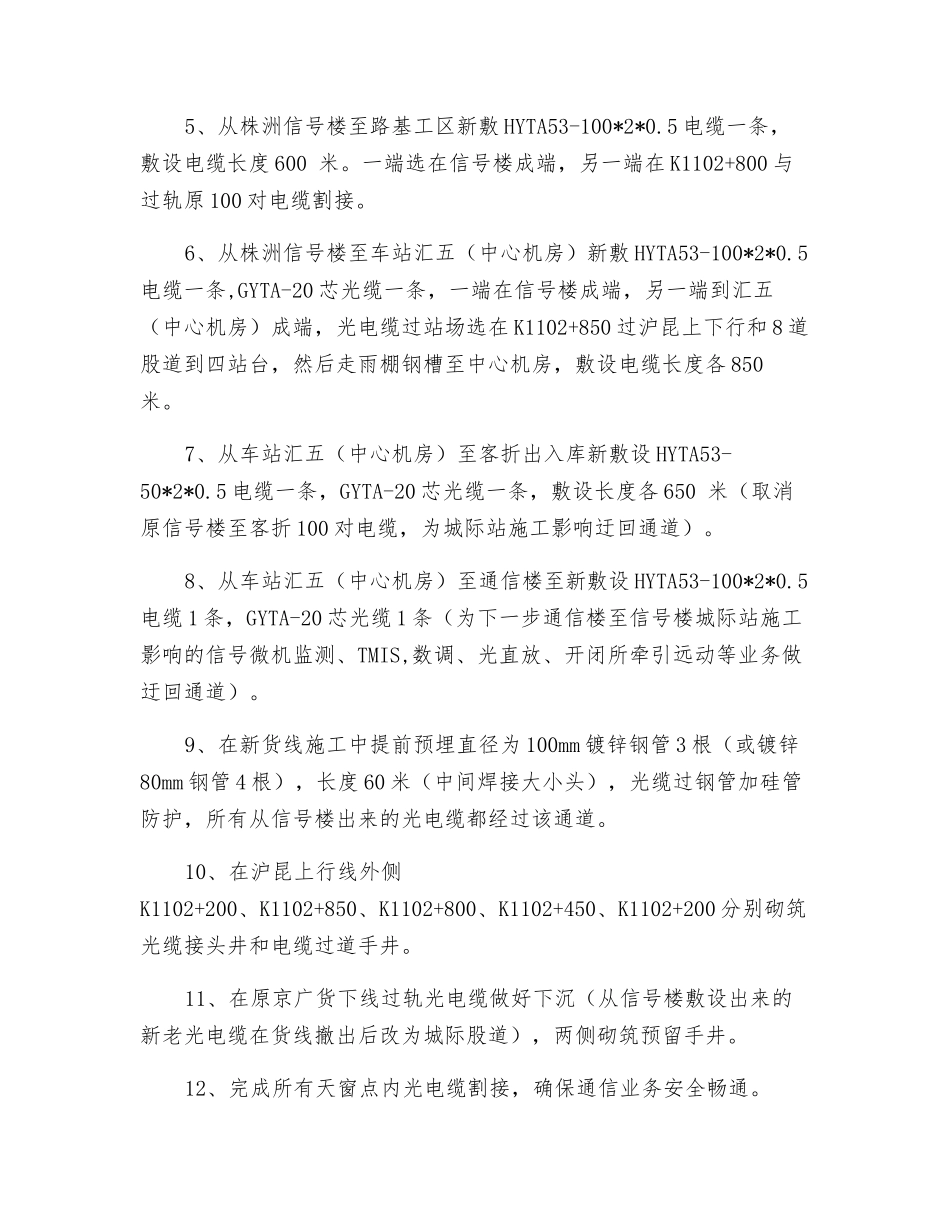

光缆割接作业实施方案和安全措施一、施工原因：由于长株潭城际株洲站建设，京广货下线迁改施工中株洲信号楼以东（管道）站场通信光电缆受施工影响，为了进一步确保铁路通信光电缆安全和长株潭城际，京广货下线施工顺利，需对该地段通信光电缆进行迁改割接施工。二、施工内容：根据中铁二十五局 XXXX 有限公司长株潭城际项目部与通信段签订安全协议，对影响到通信光电缆安全的缆线实行迁改，具体施工内容如下：1、选定沪昆上行线路肩边作为光电缆安全径路，开挖电缆沟，敷设水泥槽道，按要求新敷所需迁改的光电缆，对中断有影响通信业务的缆线提前做好施工申请要点计划。2、根据施工范围和迁改要求提前预埋与原型号的光电缆，砌筑好光电缆接头井；3、对不需要割接只需做迁移的光电缆实行有效防护措施，做好防护（加钢管防护或水泥槽防护）盯控，立好警示牌。4、从沪昆线 K1102+200-K1103+240（城际沪昆跨线、东湖桥跨线至株洲信号楼）新敷沪昆东线 GYTA53-24 芯光缆 1 根，HYFL7*4 电缆 1条，信号楼至开闭所 GYTA53-8 芯牵引远动光缆 1 条，信号楼至南红外线 HYFL233*4 电缆 1 条，敷设光电缆长度各 1200 米。割接点 GYTA53-24 芯光缆选在沪昆里程 K1103+240、K1102+200 与原光缆割接。干线HYFL7*4 电缆，南红外线 HYFL233*4 电缆一端选在信号楼成端，另一端选在 K1103+240 接头。5、从株洲信号楼至路基工区新敷 HYTA53-100*2*0.5 电缆一条，敷设电缆长度 600 米。一端选在信号楼成端，另一端在 K1102+800 与过轨原 100 对电缆割接。6、从株洲信号楼至车站汇五（中心机房）新敷 HYTA53-100*2*0.5电缆一条,GYTA-20 芯光缆一条，一端在信号楼成端，另一端到汇五（中心机房）成端，光电缆过站场选在 K1102+850 过沪昆上下行和 8 道股道到四站台，然后走雨棚钢槽至中心机房，敷设电缆长度各 850 米。7、从车站汇五（中心机房）至客折出入库新敷设 HYTA53-50*2*0.5 电缆一条，GYTA-20 芯光缆一条，敷设长度各 650 米（取消原信号楼至客折 100 对电缆，为城际站施工影响迂回通道）。8、从车站汇五（中心机房）至通信楼至新敷设 HYTA53-100*2*0.5电缆 1 条，GYTA-20 芯光缆 1 条（为下一步通信楼至信号楼城际站施工影响的信号微机监测、TMIS,数调、光直放、开闭所牵引远动等业务做迂回通道）。9、在新货线施工中提前预埋直径为 100mm 镀锌钢管 3 根（或镀锌80mm 钢管 4 根），长度 60 ...
