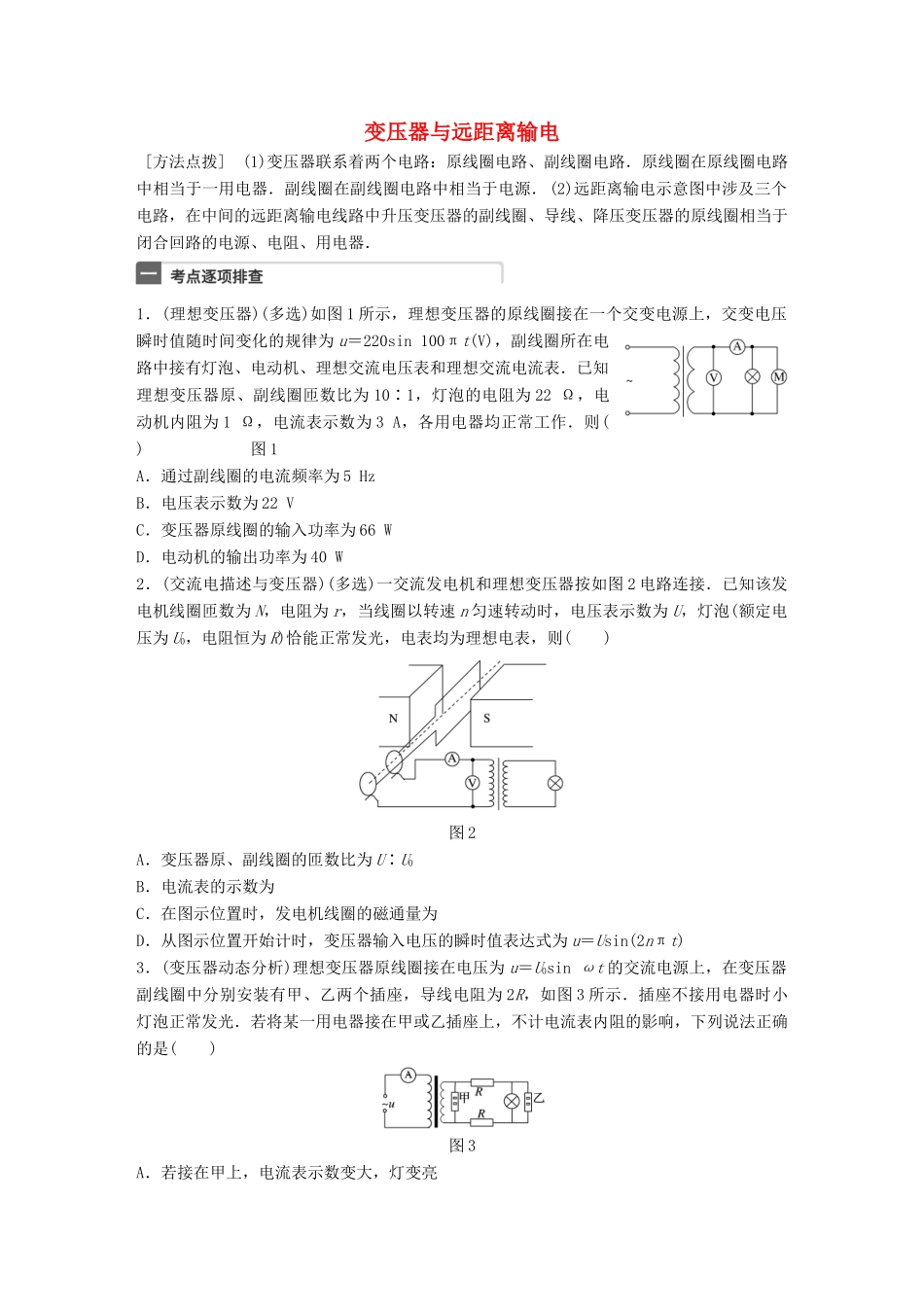

变压器与远距离输电[方法点拨](1)变压器联系着两个电路：原线圈电路、副线圈电路．原线圈在原线圈电路中相当于一用电器．副线圈在副线圈电路中相当于电源．(2)远距离输电示意图中涉及三个电路，在中间的远距离输电线路中升压变压器的副线圈、导线、降压变压器的原线圈相当于闭合回路的电源、电阻、用电器．1．(理想变压器)(多选)如图1所示，理想变压器的原线圈接在一个交变电源上，交变电压瞬时值随时间变化的规律为u＝220sin100πt(V)，副线圈所在电路中接有灯泡、电动机、理想交流电压表和理想交流电流表．已知理想变压器原、副线圈匝数比为10∶1，灯泡的电阻为22Ω，电动机内阻为1Ω，电流表示数为3A，各用电器均正常工作．则()图1A．通过副线圈的电流频率为5HzB．电压表示数为22VC．变压器原线圈的输入功率为66WD．电动机的输出功率为40W2．(交流电描述与变压器)(多选)一交流发电机和理想变压器按如图2电路连接．已知该发电机线圈匝数为N，电阻为r，当线圈以转速n匀速转动时，电压表示数为U，灯泡(额定电压为U0，电阻恒为R)恰能正常发光，电表均为理想电表，则()图2A．变压器原、副线圈的匝数比为U∶U0B．电流表的示数为C．在图示位置时，发电机线圈的磁通量为D．从图示位置开始计时，变压器输入电压的瞬时值表达式为u＝Usin(2nπt)3．(变压器动态分析)理想变压器原线圈接在电压为u＝U0sinωt的交流电源上，在变压器副线圈中分别安装有甲、乙两个插座，导线电阻为2R，如图3所示．插座不接用电器时小灯泡正常发光．若将某一用电器接在甲或乙插座上，不计电流表内阻的影响，下列说法正确的是()图3A．若接在甲上，电流表示数变大，灯变亮B．若接在甲上，电流表示数变小，灯变暗C．若接在乙上，电流表示数变大，灯变亮D．若接在乙上，电流表示数变大，灯变暗4．(可变变压器)(多选)如图4所示，理想变压器原、副线圈的匝数之比为10∶1，b是原线圈的中心抽头，电压表和电流表均为理想交流电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1＝220sin100πt(V)，则()图4A．当单刀双掷开关与a连接时，电压表V1的示数为22VB．当t＝s，电压表V0的读数为220VC．单刀双掷开关与a连接，在滑动变阻器滑片P向上移动的过程中，电压表V1的示数增大，电流表示数减小D．当单刀双掷开关由a扳向b时，电压表V1和电流表的示数均减小5．(远距离输电)(多选)如图5所示为远距离输电示意图，两变压器均为理想变压器．升压变压器T1的原、副线圈匝数之比为n1∶n2＝1∶10，在T1的原线圈两端接入一正弦交流电，输电线的总电阻为2r＝2Ω，降压变压器T2的原、副线圈匝数之比为n3∶n4＝10∶1，若T2的“用电设备”两端的电压为U4＝200V且“用电设备”消耗的电功率为10kW，不考虑其他因素的影响，则()图5A．T1的副线圈两端电压的最大值为2010VB．T2的原线圈两端的电压为2000VC．输电线上损失的电功率为50WD．T1的原线圈输入的电功率为10.1kW6．(多选)一理想变压器原、副线圈的匝数比为44∶1，原线圈输入电压的变化规律如图6甲所示，副线圈接如图乙所示电路，P为滑动变阻器的触头，下列说法正确的是()图6A．副线圈输出电压的频率为100HzB．副线圈输出电压的有效值为5VC．P向左移动时，变压器原、副线圈的电流都减小D．P向左移动时，变压器的输入功率增加7.如图7所示，理想交流电流表A1、A2，定值电阻R1、R2，光敏电阻RG(光照强度增大，阻值减小)，分别接在理想变压器的原、副线圈上，U0为正弦交流电源电压的有效值，且保持不变．若增大光照强度，则下列说法正确的是()图7A．电流表A1示数增大、A2示数减小B．U1、U2都不变C．R1、R2的电功率都增大D．RG两端电压增大8．如图8所示，一理想变压器的原、副线圈匝数之比为n1∶n2＝55∶1，原线圈接入电压u＝220sin100πt(V)的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P从最上端滑到最下端的过程中，下列说法正确的是()图8A．副线圈中交变电流的频率为100HzB．t＝0.02s时，电压表的示数为0C．电流表的示数先变小后变大D．定值电阻R消耗的功率先变大后变小9．(多选)如图9甲所示，理想变压器原、副线圈的匝数比n1∶n2＝10∶1，b是原...
