全封闭悬挑双排外脚手架施工方案VIP专享

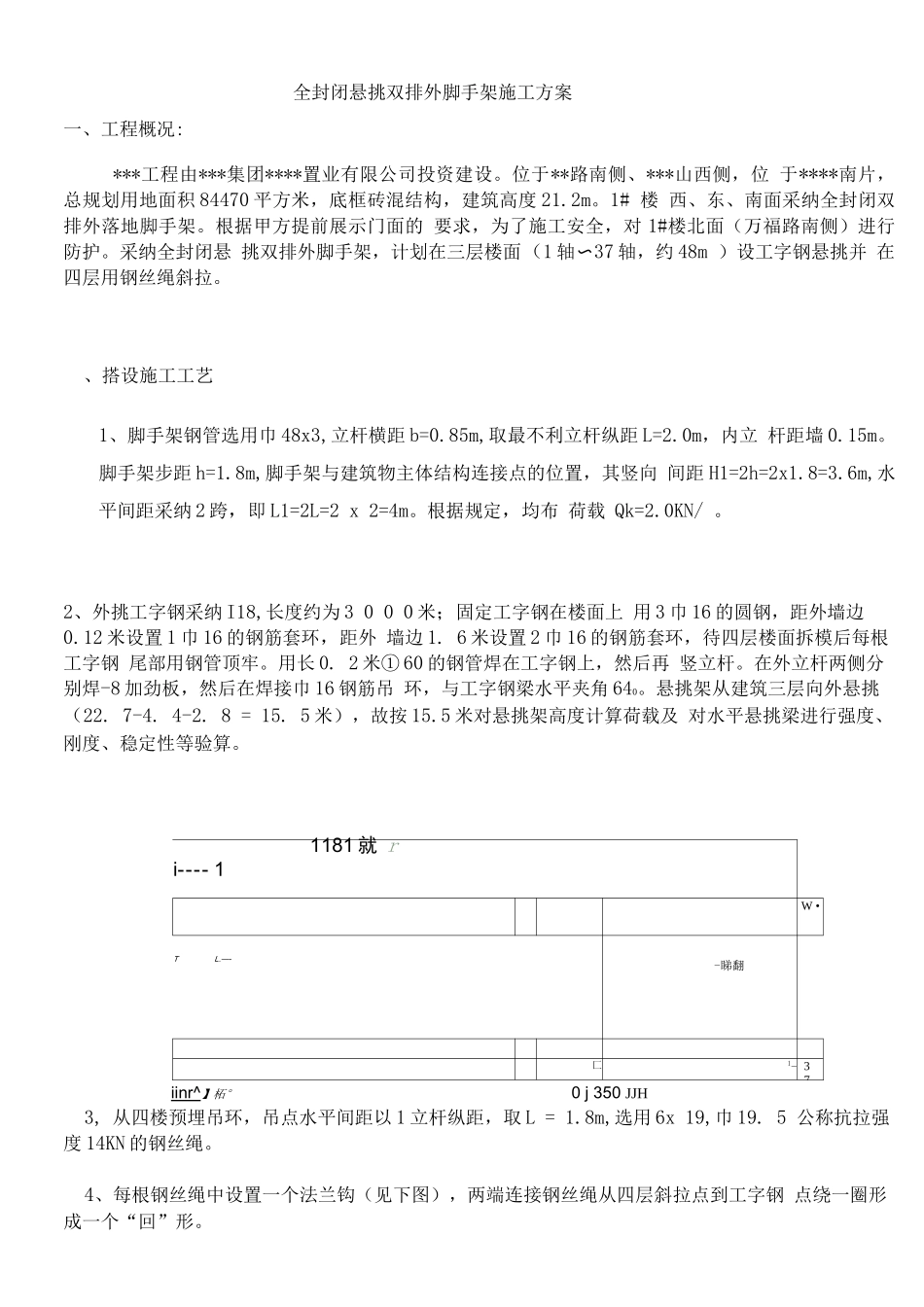

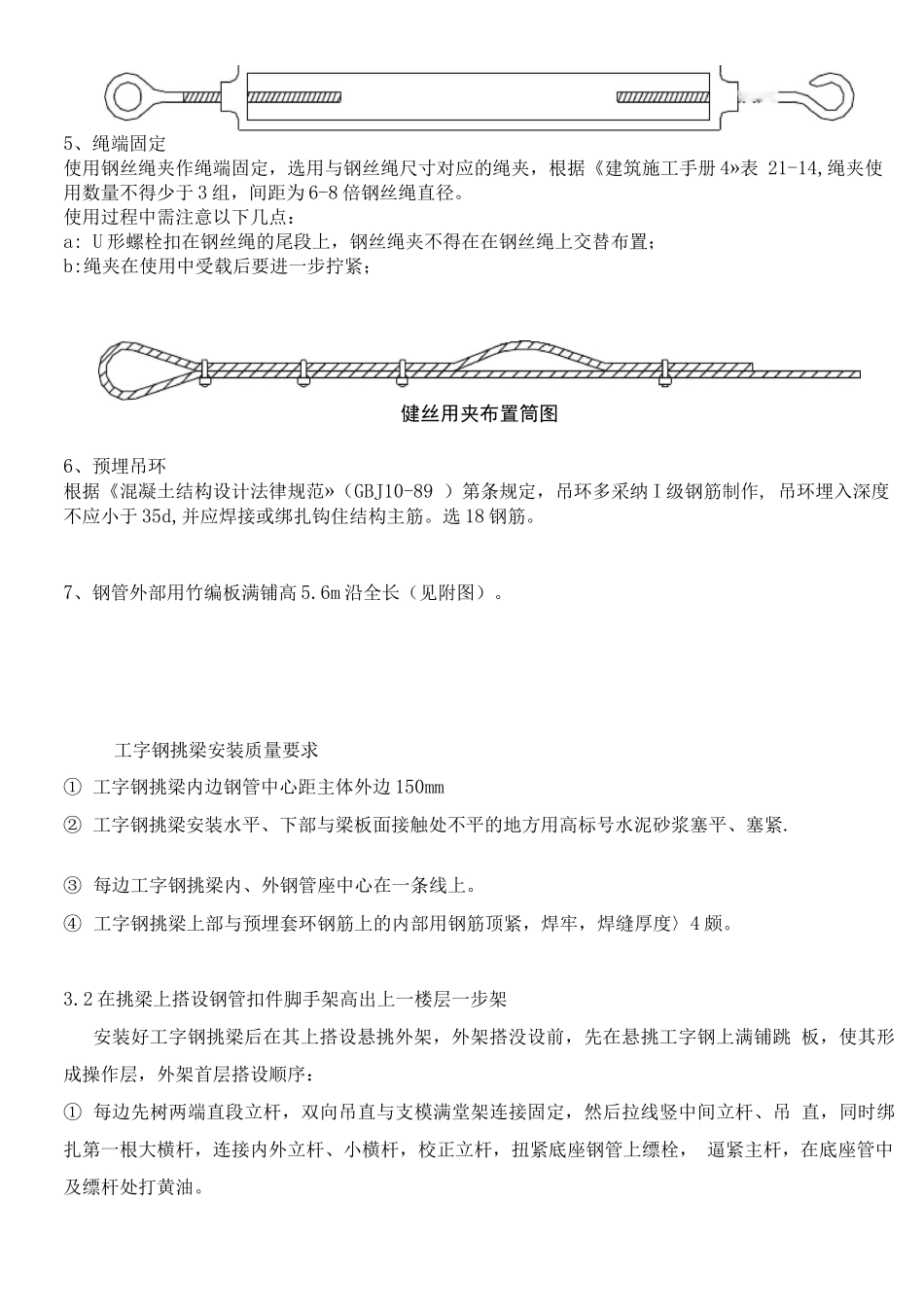

全封闭悬挑双排外脚手架施工方案一、工程概况:***工程由***集团****置业有限公司投资建设。位于**路南侧、***山西侧，位 于****南片，总规划用地面积 84470 平方米，底框砖混结构，建筑高度 21.2m。1# 楼 西、东、南面采纳全封闭双排外落地脚手架。根据甲方提前展示门面的 要求，为了施工安全，对 1#楼北面（万福路南侧）进行防护。采纳全封闭悬 挑双排外脚手架，计划在三层楼面（1 轴〜37 轴，约 48m ）设工字钢悬挑并 在四层用钢丝绳斜拉。、搭设施工工艺1、脚手架钢管选用巾 48x3,立杆横距 b=0.85m,取最不利立杆纵距 L=2.0m，内立 杆距墙 0.15m。脚手架步距 h=1.8m,脚手架与建筑物主体结构连接点的位置，其竖向 间距 H1=2h=2x1.8=3.6m,水平间距采纳 2 跨，即 L1=2L=2 x 2=4m。根据规定，均布 荷载 Qk=2.0KN/ 。2、外挑工字钢采纳 I18,长度约为 3 0 0 0 米；固定工字钢在楼面上 用 3 巾 16 的圆钢，距外墙边0.12 米设置 1 巾 16 的钢筋套环，距外 墙边 1. 6 米设置 2 巾 16 的钢筋套环，待四层楼面拆模后每根工字钢 尾部用钢管顶牢。用长 0. 2 米① 60 的钢管焊在工字钢上，然后再 竖立杆。在外立杆两侧分别焊-8 加劲板，然后在焊接巾 16 钢筋吊 环，与工字钢梁水平夹角 640。悬挑架从建筑三层向外悬挑（22. 7-4. 4-2. 8 = 15. 5 米），故按 15.5 米对悬挑架高度计算荷载及 对水平悬挑梁进行强度、刚度、稳定性等验算。3, 从四楼预埋吊环，吊点水平间距以 1 立杆纵距，取 L = 1.8m,选用 6x 19,巾 19. 5 公称抗拉强度 14KN 的钢丝绳。4、每根钢丝绳中设置一个法兰钩（见下图），两端连接钢丝绳从四层斜拉点到工字钢 点绕一圈形成一个“回”形。1181 就 ri---- 1W •TL.—--睇翻匚1- 37iinr^】柘° 0 j 350 JJH5、绳端固定使用钢丝绳夹作绳端固定，选用与钢丝绳尺寸对应的绳夹，根据《建筑施工手册 4»表 21-14,绳夹使用数量不得少于 3 组，间距为 6-8 倍钢丝绳直径。使用过程中需注意以下几点：a: U 形螺栓扣在钢丝绳的尾段上，钢丝绳夹不得在在钢丝绳上交替布置；b:绳夹在使用中受载后要进一步拧紧；健丝用夹布置筒图6、预埋吊环根据《混凝土结构设计法律规范»（GBJ10-89 ）第条规定，吊环多采纳 I 级钢筋制作, 吊环埋入深度不应小于 35d,并应焊接或绑扎钩住结构主筋。选 18 钢筋。7、钢管外部用竹编板满铺高 5.6m 沿全...
