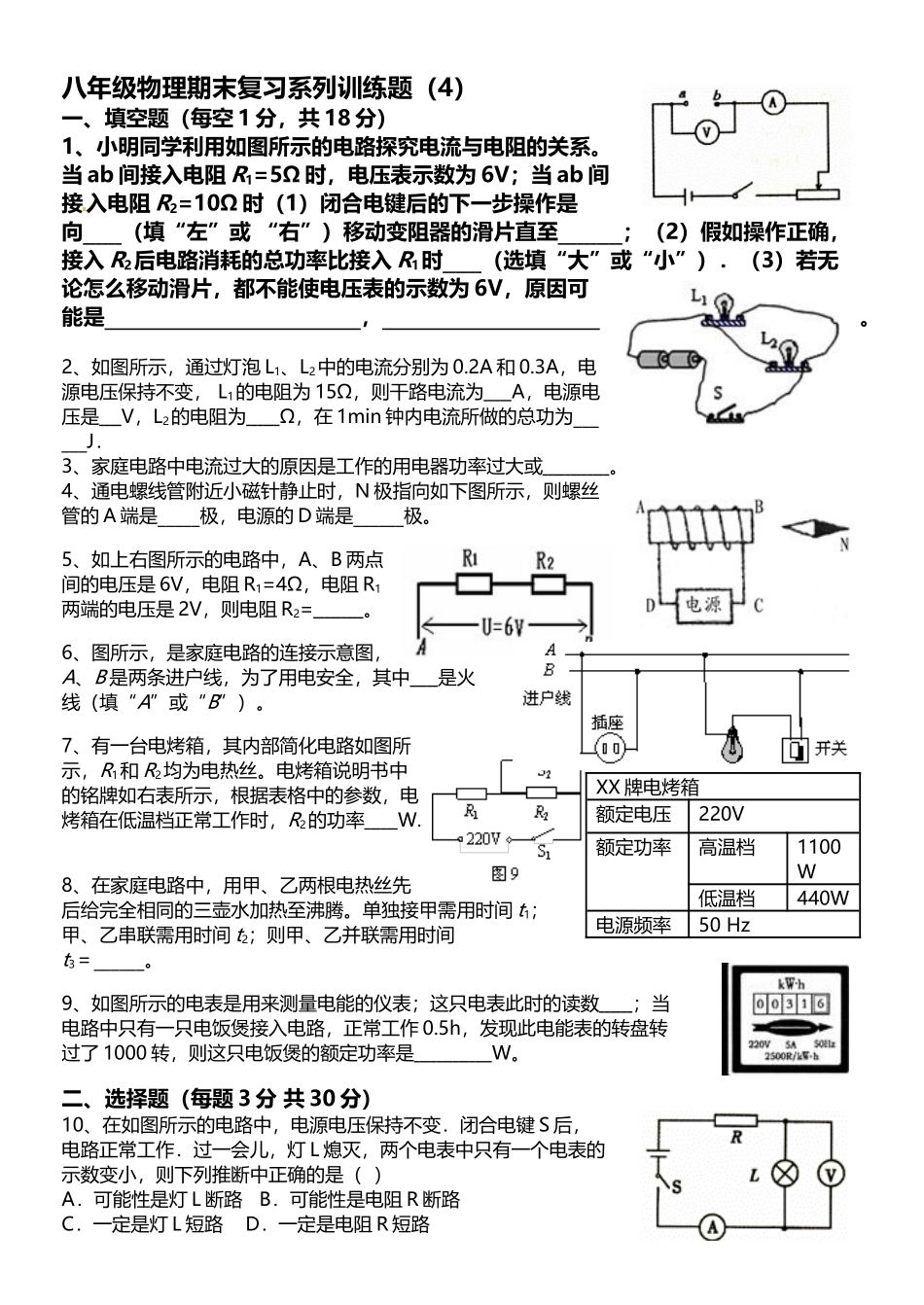

八年级物理期末复习系列训练题(4)(7 页)Good is good, but better carries it.精益求精，善益求善。八年级物理期末复习系列训练题（4）一、填空题（每空 1 分，共 18 分）1、小明同学利用如图所示的电路探究电流与电阻的关系。当 ab 间接入电阻 R1=5Ω 时，电压表示数为 6V；当 ab 间接入电阻 R2=10Ω 时（1）闭合电键后的下一步操作是向 （填“左”或 “右”）移动变阻器的滑片直至 ；（2）假如操作正确，接入 R2后电路消耗的总功率比接入 R1时 （选填“大”或“小”）．（3）若无论怎么移动滑片，都不能使电压表的示数为 6V，原因可能是 ， 。2、如图所示，通过灯泡 L1、L2中的电流分别为 0.2A 和 0.3A，电源电压保持不变， L1的电阻为 15Ω，则干路电流为 A，电源电压是 V，L2的电阻为 Ω，在 1min 钟内电流所做的总功为______J．3、家庭电路中电流过大的原因是工作的用电器功率过大或 。4、通电螺线管附近小磁针静止时，N 极指向如下图所示，则螺丝管的 A 端是_____极，电源的 D 端是______极。5、如上右图所示的电路中，A、B 两点间的电压是 6V，电阻 R1=4Ω，电阻 R1两端的电压是 2V，则电阻 R2= 。6、图所示，是家庭电路的连接示意图，A、B 是两条进户线，为了用电安全，其中 是火线（填“A”或“B”）。7、有一台电烤箱，其内部简化电路如图所示，R1和 R2均为电热丝。电烤箱说明书中的铭牌如右表所示，根据表格中的参数，电烤箱在低温档正常工作时，R2的功率 W. 8、在家庭电路中，用甲、乙两根电热丝先后给完全相同的三壶水加热至沸腾。单独接甲需用时间 t1；甲、乙串联需用时间 t2；则甲、乙并联需用时间t3＝______。9、如图所示的电表是用来测量电能的仪表；这只电表此时的读数 ；当电路中只有一只电饭煲接入电路，正常工作 0.5h，发现此电能表的转盘转过了 1000 转，则这只电饭煲的额定功率是 W。二、选择题（每题 3 分 共 30 分）10、在如图所示的电路中，电源电压保持不变．闭合电键 S 后，电路正常工作．过一会儿，灯 L 熄灭，两个电表中只有一个电表的示数变小，则下列推断中正确的是（ ）A．可能性是灯 L 断路 B．可能性是电阻 R 断路 C．一定是灯 L 短路 D．一定是电阻 R 短路XX 牌电烤箱额定电压220V额定功率高温档1100W低温档440W电源频率50 Hz11、在探究电路的电流规律实验时用了如图所示的某个电路，已知 R1＝R2＜R3，电流表的读...
