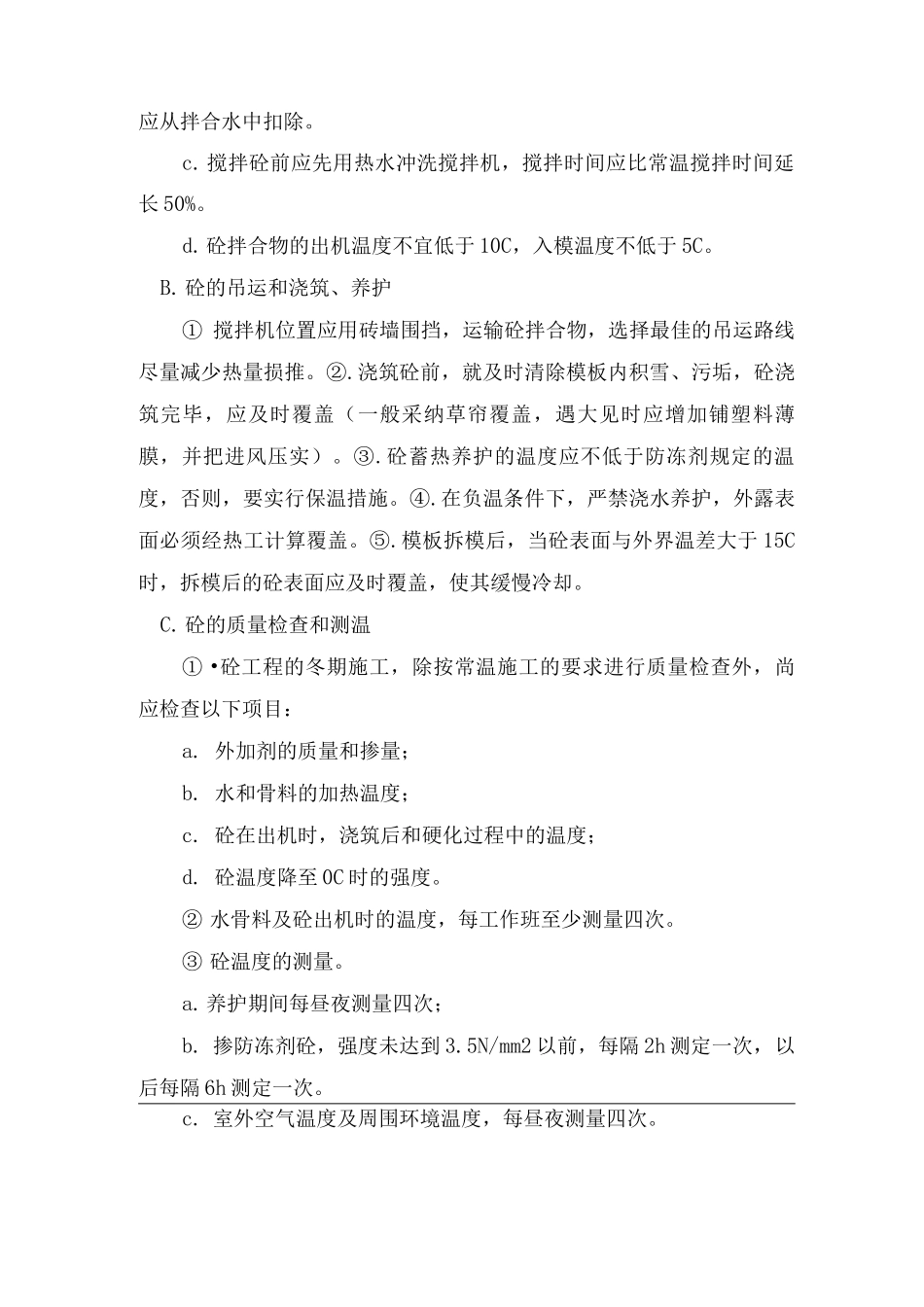

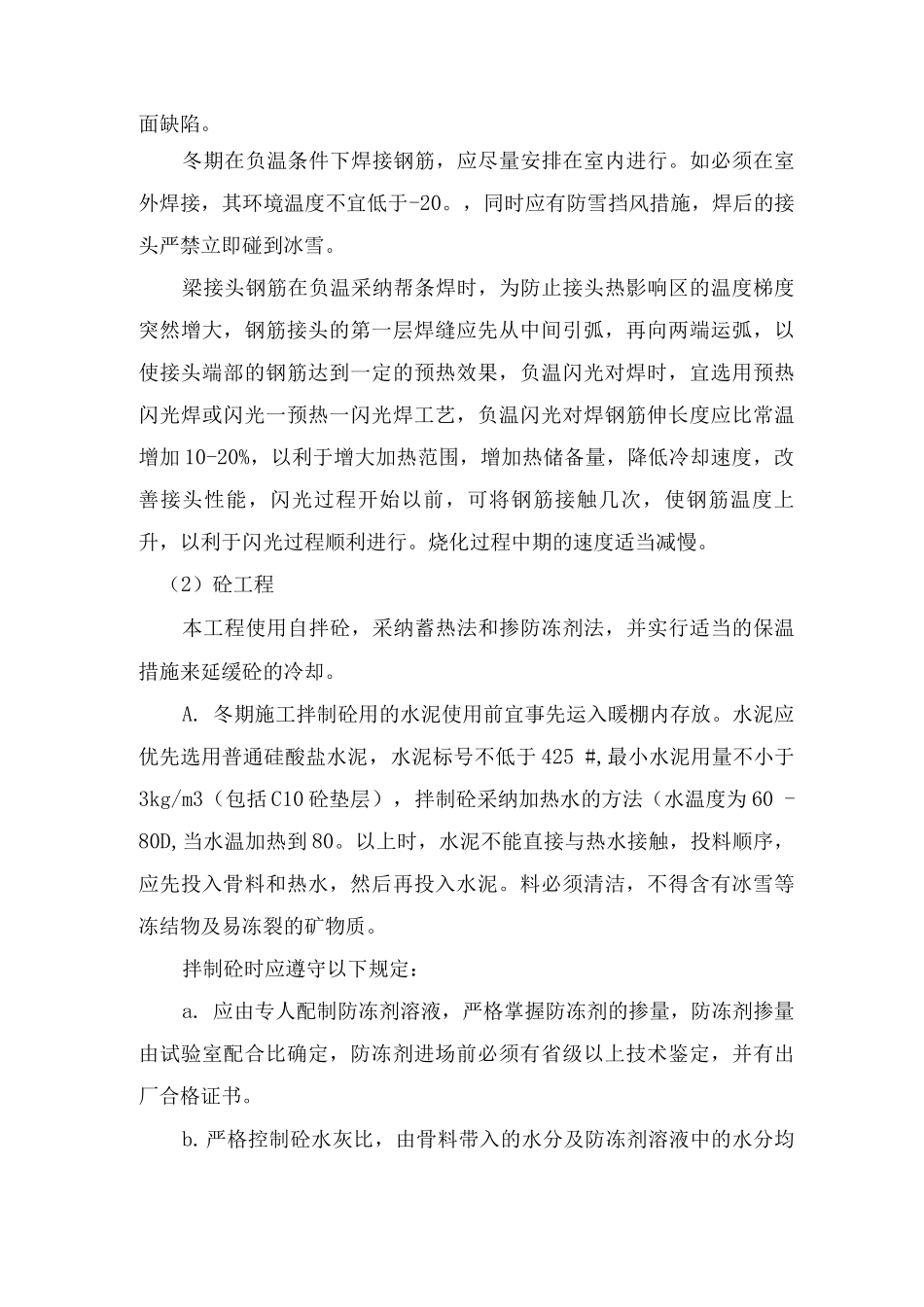

面缺陷。冬期在负温条件下焊接钢筋，应尽量安排在室内进行。如必须在室外焊接，其环境温度不宜低于-20。，同时应有防雪挡风措施，焊后的接头严禁立即碰到冰雪。梁接头钢筋在负温采纳帮条焊时，为防止接头热影响区的温度梯度突然增大，钢筋接头的第一层焊缝应先从中间引弧，再向两端运弧，以使接头端部的钢筋达到一定的预热效果，负温闪光对焊时，宜选用预热闪光焊或闪光一预热一闪光焊工艺，负温闪光对焊钢筋伸长度应比常温增加 10-20%，以利于增大加热范围，增加热储备量，降低冷却速度，改善接头性能，闪光过程开始以前，可将钢筋接触几次，使钢筋温度上升，以利于闪光过程顺利进行。烧化过程中期的速度适当减慢。（2）砼工程本工程使用自拌砼，采纳蓄热法和掺防冻剂法，并实行适当的保温措施来延缓砼的冷却。A. 冬期施工拌制砼用的水泥使用前宜事先运入暖棚内存放。水泥应优先选用普通硅酸盐水泥，水泥标号不低于 425 #,最小水泥用量不小于3kg/m3（包括 C10 砼垫层），拌制砼采纳加热水的方法（水温度为 60 - 80D,当水温加热到 80。以上时，水泥不能直接与热水接触，投料顺序，应先投入骨料和热水，然后再投入水泥。料必须清洁，不得含有冰雪等冻结物及易冻裂的矿物质。拌制砼时应遵守以下规定：a. 应由专人配制防冻剂溶液，严格掌握防冻剂的掺量，防冻剂掺量由试验室配合比确定，防冻剂进场前必须有省级以上技术鉴定，并有出厂合格证书。b.严格控制砼水灰比，由骨料带入的水分及防冻剂溶液中的水分均应从拌合水中扣除。c. 搅拌砼前应先用热水冲洗搅拌机，搅拌时间应比常温搅拌时间延长 50%。d.砼拌合物的出机温度不宜低于 10C，入模温度不低于 5C。B.砼的吊运和浇筑、养护① 搅拌机位置应用砖墙围挡，运输砼拌合物，选择最佳的吊运路线尽量减少热量损推。②.浇筑砼前，就及时清除模板内积雪、污垢，砼浇筑完毕，应及时覆盖（一般采纳草帘覆盖，遇大见时应增加铺塑料薄膜，并把进风压实）。③.砼蓄热养护的温度应不低于防冻剂规定的温度，否则，要实行保温措施。④.在负温条件下，严禁浇水养护，外露表面必须经热工计算覆盖。⑤.模板拆模后，当砼表面与外界温差大于 15C时，拆模后的砼表面应及时覆盖，使其缓慢冷却。C.砼的质量检查和测温① •砼工程的冬期施工，除按常温施工的要求进行质量检查外，尚应检查以下项目：a. 外加剂的质量和掺量；b. 水和骨料的加热温度；c. 砼在出机时，浇筑后和硬化过程中的温度；d. 砼温...
