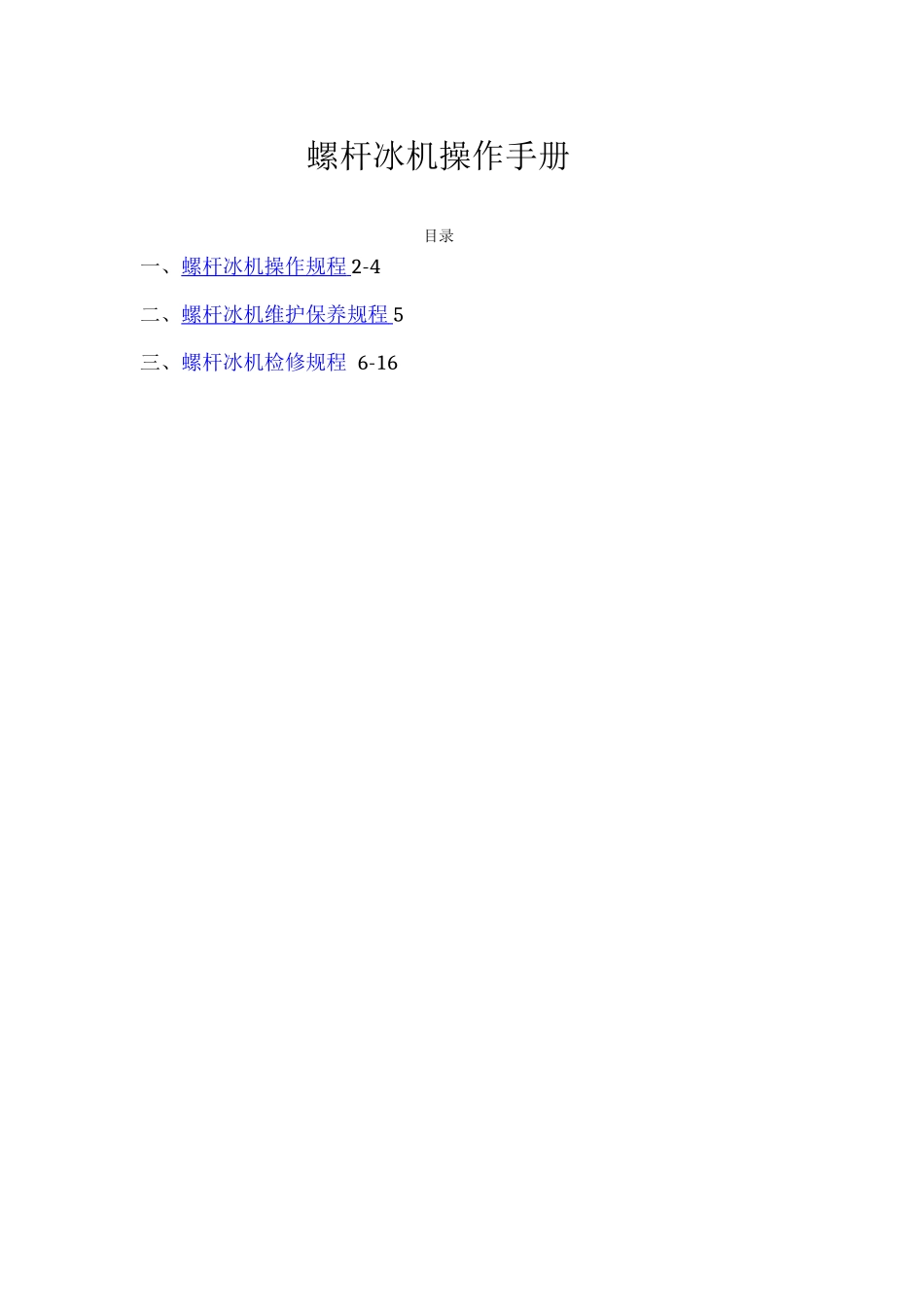

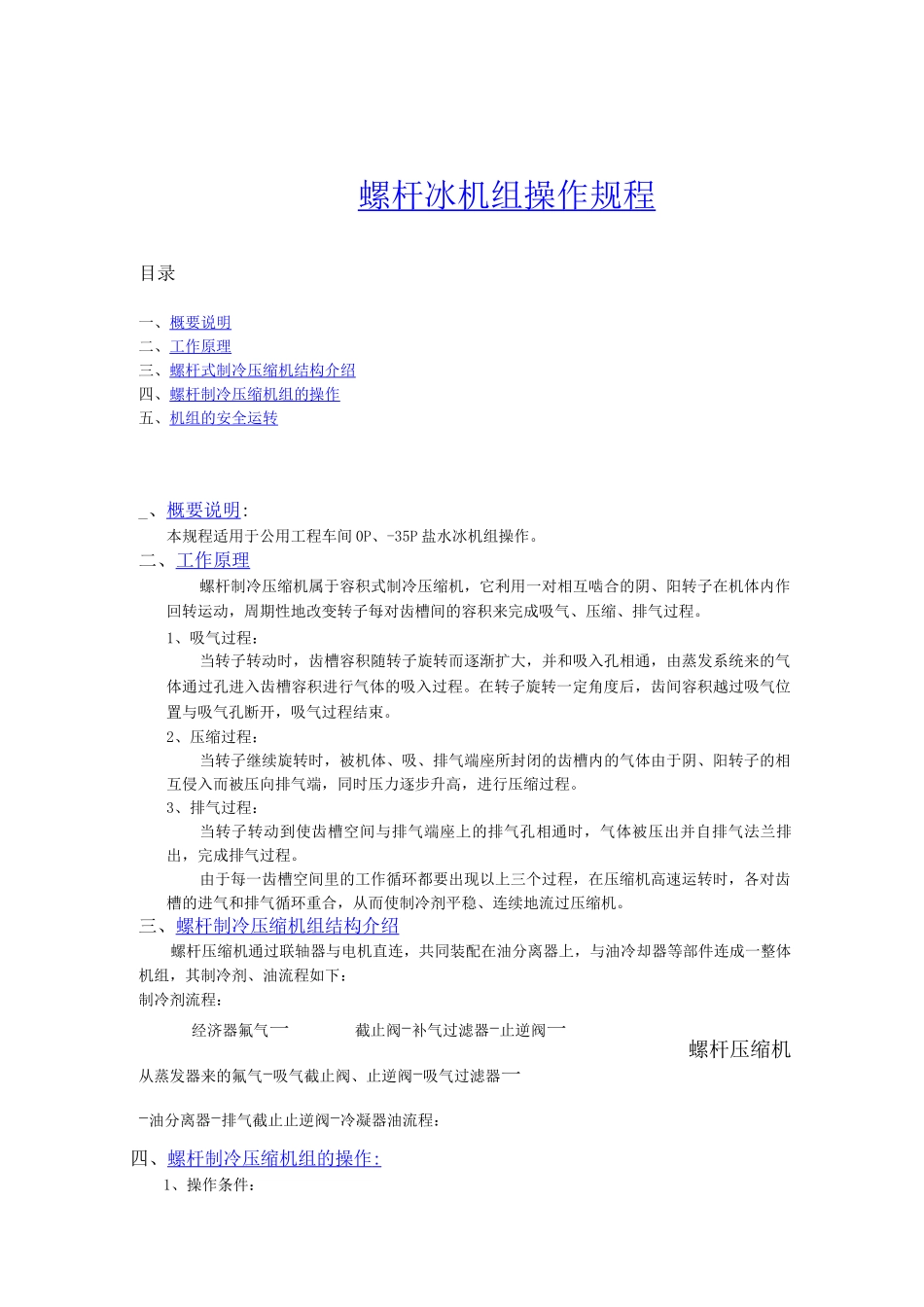

螺杆冰机操作手册目录一、螺杆冰机操作规程 2-4二、螺杆冰机维护保养规程 5三、螺杆冰机检修规程 6-16螺杆冰机组操作规程目录一、概要说明二、工作原理三、螺杆式制冷压缩机结构介绍四、螺杆制冷压缩机组的操作五、机组的安全运转_、概要说明:本规程适用于公用工程车间 0P、-35P 盐水冰机组操作。二、工作原理螺杆制冷压缩机属于容积式制冷压缩机，它利用一对相互啮合的阴、阳转子在机体内作回转运动，周期性地改变转子每对齿槽间的容积来完成吸气、压缩、排气过程。1、吸气过程：当转子转动时，齿槽容积随转子旋转而逐渐扩大，并和吸入孔相通，由蒸发系统来的气体通过孔进入齿槽容积进行气体的吸入过程。在转子旋转一定角度后，齿间容积越过吸气位置与吸气孔断开，吸气过程结束。2、压缩过程：当转子继续旋转时，被机体、吸、排气端座所封闭的齿槽内的气体由于阴、阳转子的相互侵入而被压向排气端，同时压力逐步升高，进行压缩过程。3、排气过程：当转子转动到使齿槽空间与排气端座上的排气孔相通时，气体被压出并自排气法兰排出，完成排气过程。由于每一齿槽空间里的工作循环都要出现以上三个过程，在压缩机高速运转时，各对齿槽的进气和排气循环重合，从而使制冷剂平稳、连续地流过压缩机。三、螺杆制冷压缩机组结构介绍螺杆压缩机通过联轴器与电机直连，共同装配在油分离器上，与油冷却器等部件连成一整体机组，其制冷剂、油流程如下：制冷剂流程：从蒸发器来的氟气-吸气截止阀、止逆阀-吸气过滤器一-油分离器-排气截止止逆阀-冷凝器油流程：四、螺杆制冷压缩机组的操作 : 1、操作条件：经济器氟气一截止阀-补气过滤器-止逆阀一螺杆压缩机项目条件冷凝温度<40°C蒸发温度+5°C——45C排气温度C1C油压高于排气压力 0.05 — 0.3MPa油温<65C2、启动前的准备:1）检查各自动保护继电器调定值是否负荷下表要求:保护装置名称调定值备注高压继电器高压 1.6MPa高压高于高压调定值时动作油压差继电器0.05MPa油压与高压压差低于调定值时动作压差发讯器0.1MPa吸气过滤器前后压差大于调定值时报警温度控制器65C油温高于调定值时自动停车2）检查各电气开关装置是否正常，电气配线是否正常；3）检查油位是否合符要求，油位应保持在下视油镜满液位，即正常工作时油分中油位的最低限应与油冷最高限水平，否则油冷的换热面积减少；机器未运转前加油应考虑初次管路损耗，初次加油应加到上视油镜能看见即可，油位太高会影响压缩机的油耗指标；4）检查系...
