列管式换热器的结构

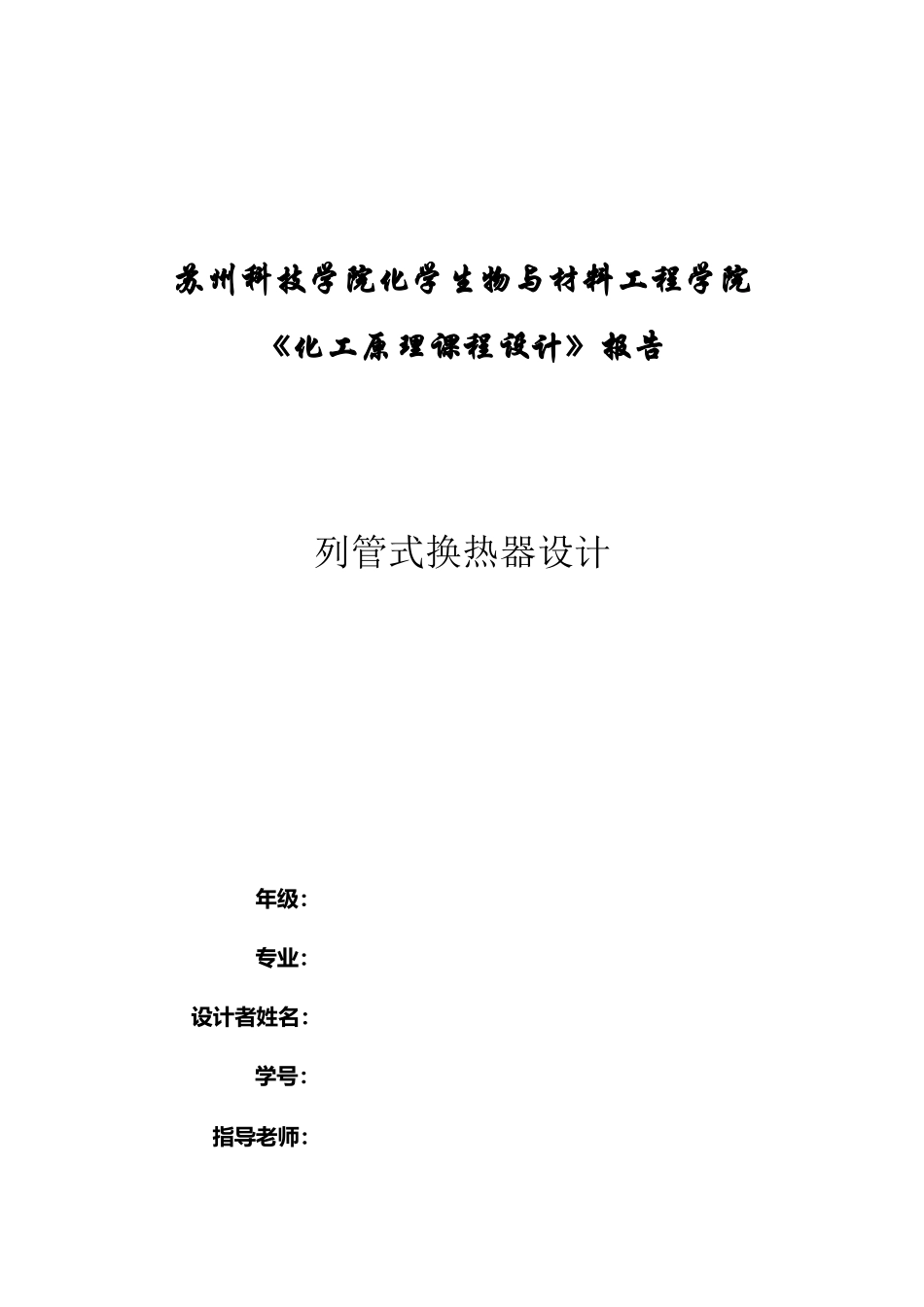

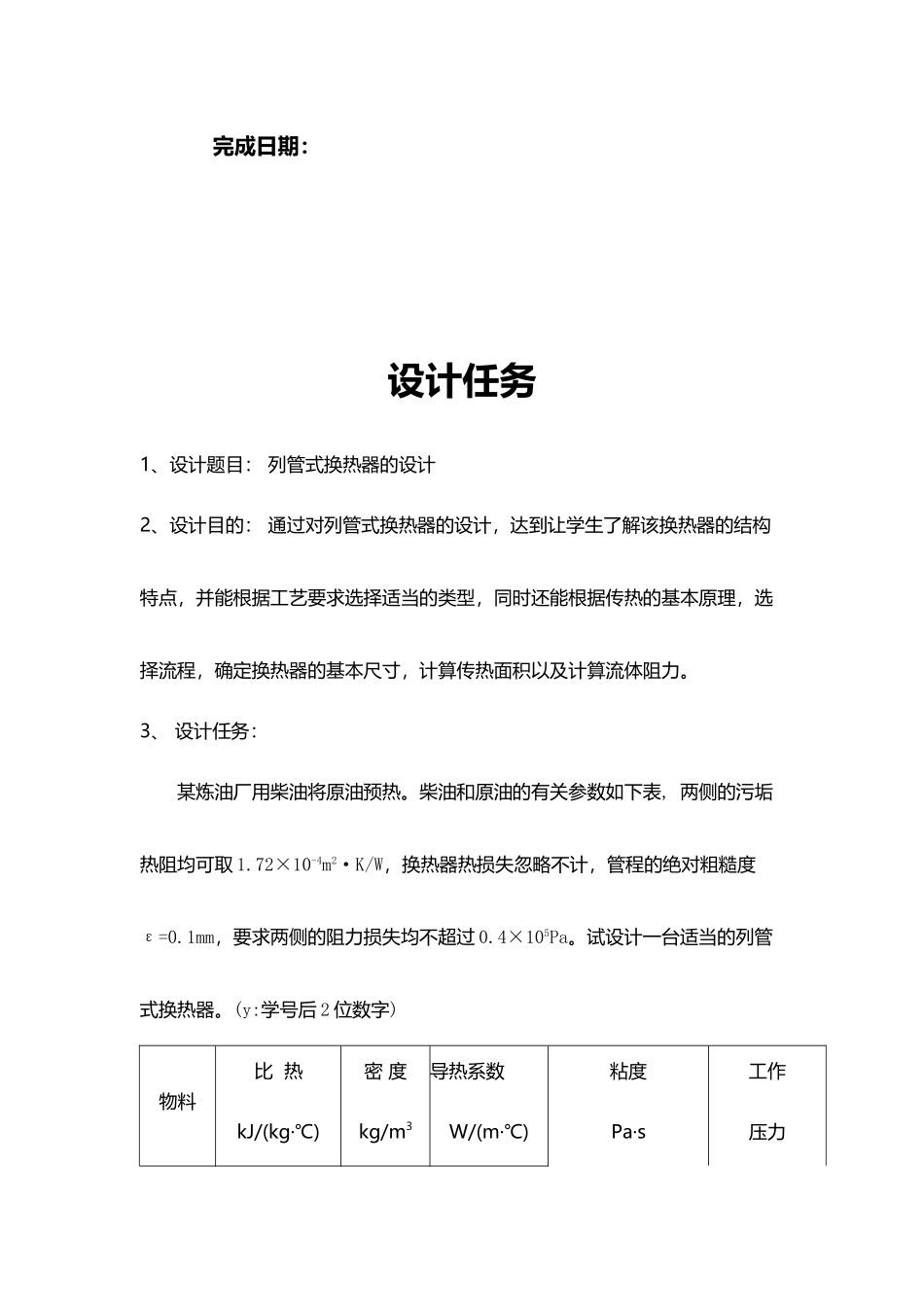

列管式换热器的结构(40 页)Good is good, but better carries it.精益求精，善益求善。苏州科技学院化学生物与材料工程学院《化工原理课程设计》报告 列管式换热器设计年级：专业：设计者姓名：学号：指导老师：完成日期：设计任务1、设计题目： 列管式换热器的设计2、设计目的： 通过对列管式换热器的设计，达到让学生了解该换热器的结构特点，并能根据工艺要求选择适当的类型，同时还能根据传热的基本原理，选择流程，确定换热器的基本尺寸，计算传热面积以及计算流体阻力。 3、 设计任务：某炼油厂用柴油将原油预热。柴油和原油的有关参数如下表, 两侧的污垢热阻均可取 1.72×10-4m2·K/W，换热器热损失忽略不计，管程的绝对粗糙度ε=0.1mm，要求两侧的阻力损失均不超过 0.4×105Pa。试设计一台适当的列管式换热器。(y:学号后 2 位数字) 物料 比 热 kJ/(kg·℃) 密 度 kg/m3 导热系数 W/(m·℃) 粘度 Pa·s 工作压力柴油 2.48 715 0.133 0.64×10-3 常压原油 2.20 815 0.128 3.0×10-3 常压（1） 生产能力和载热体用量：原油 42000 +200*1（2）*y kg/h柴油 35000 +150*1（2）*y kg/h（2） 设备形式 列管式换热器（3） 操作条件 原油：入口温度=70℃，出口温度=110℃ 柴油：入口温度=175℃，出口温度 T23. 设计内容： (1) 设计方案的确定及流程说明(2) 换热面积的估算(3) 管子尺寸及数目计算(4) 管子在管板上的排列(5) 壳体内径的确定(6) 附件设计(选型)(7) 换热器校核（包括换热面积、压力降等）(8) 设计结果概要或设计一览表(9) 对本设计的评述或有关问题的分析讨论（1）设计列管式换热器时，通常都应选用标准型号的换热器，为什么？ （2）为什么在化工厂使用列管式换热最广泛？ （3）在列管式换热器中，壳程有挡板和没有挡板时，其对流传热系数的计算方法有何不同？ （4）说明列管式换热器的选型计算步骤？（5）在换热过程中，冷却剂的进出口温度是按什么原则确定的？ （6）说明常用换热管的标准规格（批管径和管长）。 （7）列管式换热器中，两流体的流动方向是如何确定的？比较其优缺点？(10)参考文献图纸要求：用 A3 图纸绘制换热器一张：一主视图，一剖面图，两个局部放大图。 成绩依据：设计说明书 （参考工作态度）目录第一章 文献综述第一节 概述一、换热器的概念二、换热器的分类三、列管式换热器的标准简介四、列管式换热器选型的工艺计算步骤五、换热器...
