初级电工培训教案

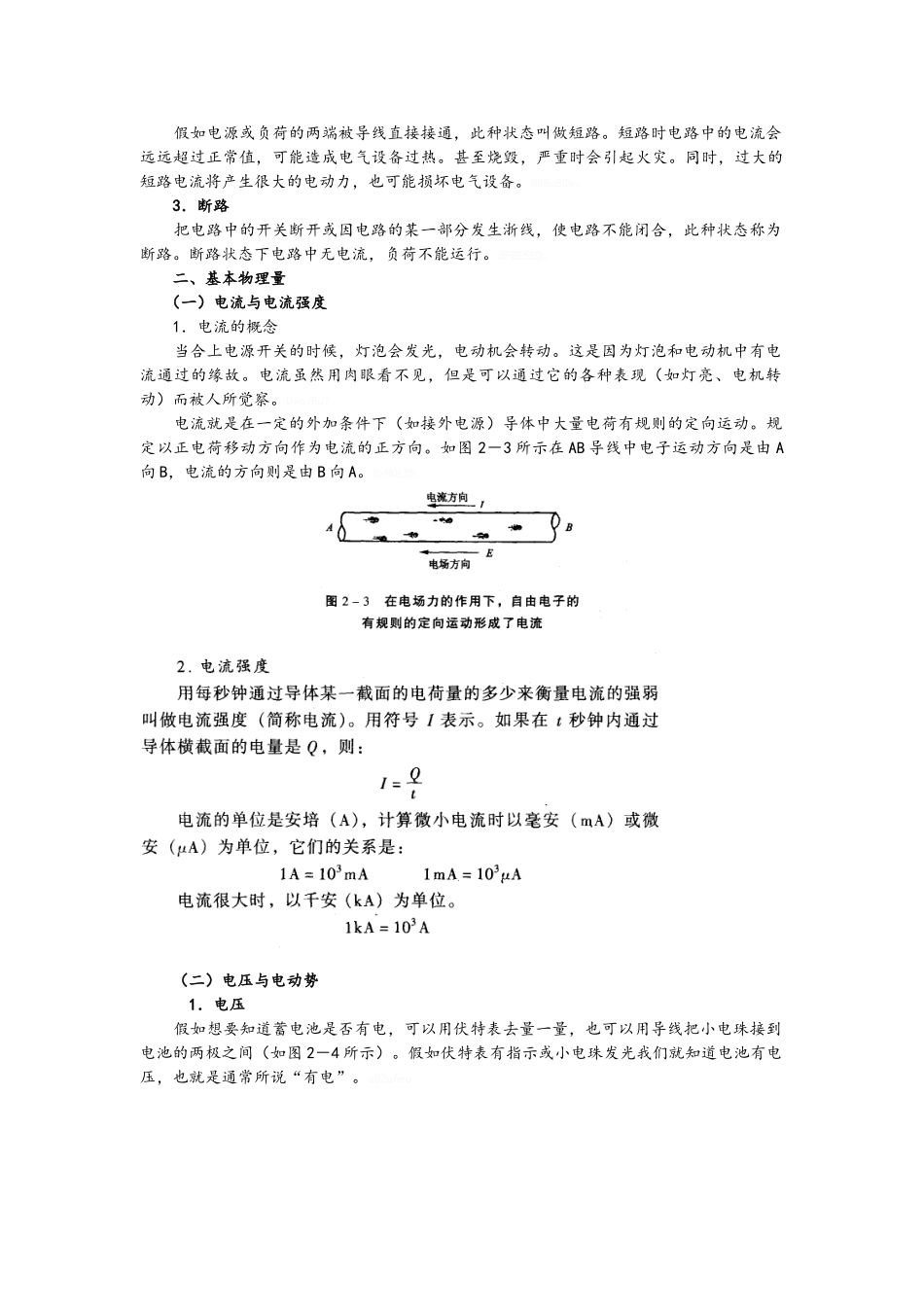

电工基础知识第一节 电路的组成和基本物理量教学的重点：1．了解电路的组成2．了解电路的基本物理量的含义及其计算教学的难点：电路状态在实际工作中的判定；电路各物理量的含义及其计算应用。教学方法：讲授法、讨论法、启发式。 一、电路 电流经过的路径称为电路，最简单的电路由电源、负荷导线和开关组成。电源是将其他形式的能量转换成电能的装置，负载是将电能转换成其他形式能量的设备和器件，－般称为用电器。连接导线起传输和分配电能的作用。K9ghjWK。 电路可用原理接线图来表示，如图 2－l 所示。 有时为了突出电路的本质和进一步简化，把图 2－l 所示原理接线图画成常用的如图 2－2 所示的样子。 电路有外电路和内电路之分。从电源一端经负载再回到电源另一端的电路称为外电路 。电源内部的通路称为内电路。DqC52oh。 电路通常有三种状态： 1．通路 通路就是电路中的开关闭合，负荷中有电流流过。在通路状态下，根据负荷的大小，又分为满负荷、轻负荷、过负荷三种情况。负荷在额定功率下的工作状态叫满负荷；低于额定功率的工作状态叫轻负荷；高于额定功率的工作状态叫过负荷。由于过负荷很容易损坏电器，所以一般情况下都不允许出现过负荷。LcVscaj。 2．短路 假如电源或负荷的两端被导线直接接通，此种状态叫做短路。短路时电路中的电流会远远超过正常值，可能造成电气设备过热。甚至烧毁，严重时会引起火灾。同时，过大的短路电流将产生很大的电动力，也可能损坏电气设备。B88o8Cw。 3．断路 把电路中的开关断开或因电路的某一部分发生浙线，使电路不能闭合，此种状态称为断路。断路状态下电路中无电流，负荷不能运行。5FBE5ED。 二、基本物理量 （一）电流与电流强度 1．电流的概念 当合上电源开关的时候，灯泡会发光，电动机会转动。这是因为灯泡和电动机中有电流通过的缘故。电流虽然用肉眼看不见，但是可以通过它的各种表现（如灯亮、电机转动）而被人所觉察。Ovol8u7。 电流就是在一定的外加条件下（如接外电源）导体中大量电荷有规则的定向运动。规定以正电荷移动方向作为电流的正方向。如图 2－3 所示在 AB 导线中电子运动方向是由 A向 B，电流的方向则是由 B 向 A。8xHOL8R。 （二）电压与电动势 1．电压 假如想要知道蓄电池是否有电，可以用伏特表去量一量，也可以用导线把小电珠接到电池的两极之间（如图 2－4 所示）。假如伏特表有指示或小电珠发光我们就知道电池有电压，也就是...
