别墅彩铝檐口落水系统施工计划整理版VIP专享

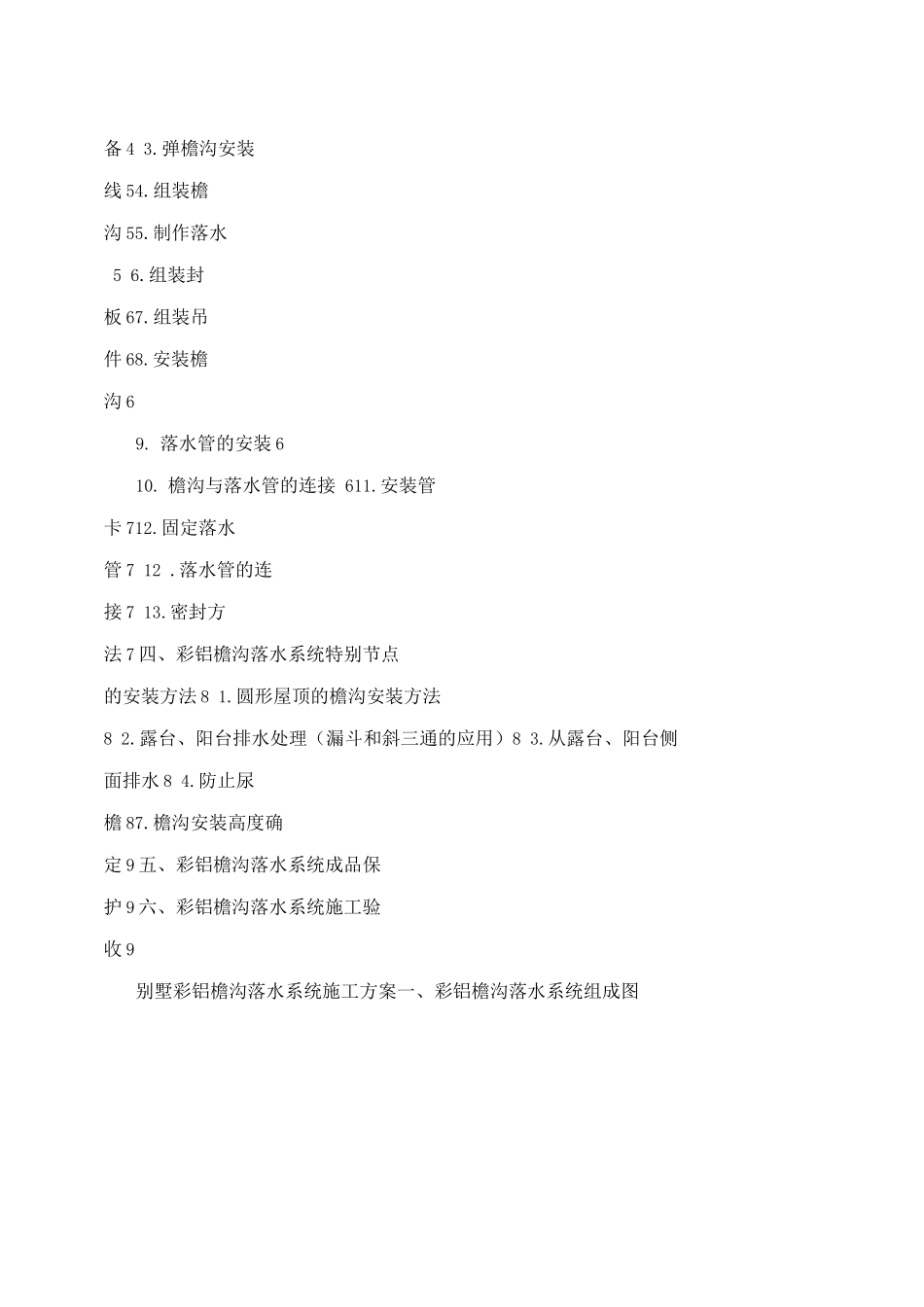

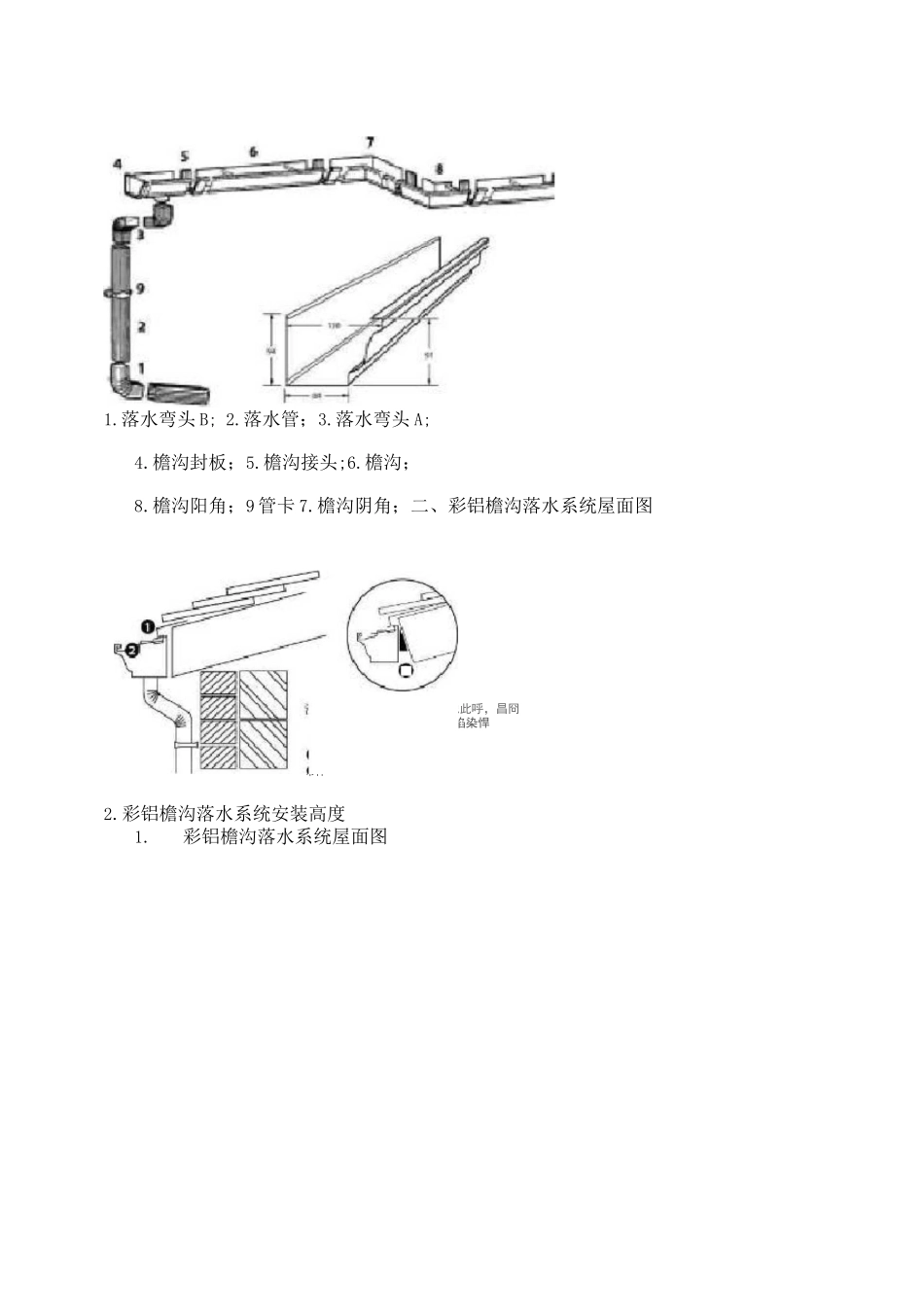

别墅彩铝檐落水系统施工计划［整理版］海湾实业?银湖庄园项目别墅檐沟落水系统施工方案编制：审核：审批：编制单位:吴川市建筑安装工程公司日期：二 0 一三年四月二十五日目录一、彩铝檐沟落水系统组成图 3 二、彩铝檐沟落水系统屋面图 31.彩铝檐沟落水系统屋面图 32.彩铝檐沟落水系统安装高度 4三、彩铝檐沟落水系统施工内容 41.施工内容 42.安装准备 4 3.弹檐沟安装线 54.组装檐沟 55.制作落水 5 6.组装封板 67.组装吊件 68.安装檐沟 69. 落水管的安装 610. 檐沟与落水管的连接 611.安装管卡 712.固定落水管 7 12 .落水管的连接 7 13.密封方法 7 四、彩铝檐沟落水系统特别节点的安装方法 8 1.圆形屋顶的檐沟安装方法8 2.露台、阳台排水处理（漏斗和斜三通的应用）8 3.从露台、阳台侧面排水 8 4.防止尿檐 87.檐沟安装高度确定 9 五、彩铝檐沟落水系统成品保护 9 六、彩铝檐沟落水系统施工验收 9别墅彩铝檐沟落水系统施工方案一、彩铝檐沟落水系统组成图1.落水弯头 B; 2.落水管；3.落水弯头 A;4.檐沟封板；5.檐沟接头;6.檐沟；8.檐沟阳角；9 管卡 7.檐沟阴角；二、彩铝檐沟落水系统屋面图1.彩铝檐沟落水系统屋面图0。旌水板Q 搜慧箜H 0帝件渣：如坷帽 TH；呈望宜 F 地此呼，昌冏 刊皓嚣上闻需 Ml 个规馅染悍2.彩铝檐沟落水系统安装高度.6 当坡度为 6/12 时|椎淘安装12 最高高度 h 为&5cnqA 当坡度为】刀"时|搪沟安装位最高高度 h 为 13.5 叽 12三、彩铝檐沟落水系统施工内容1. 施工内容(1) 弹线，以确保檐沟水平，落水管竖直。(2) 檐沟固定时使用膨胀螺栓长度不小于 6cm，确保膨胀螺栓钉入水泥层深度不小于 4cm，且水泥层坚实。(3) 有高低屋面的屋檐上安装檐沟时，需增加侧墙泛水板，防止墙被污染。(4) 檐沟一定要按先底边后侧边的顺序铆接，这样较美观。(5)檐沟连接和组装檐沟封板时，先在檐沟连接重叠部分的缝隙里打上密封胶再铆接；檐沟封板先在插接缝内打胶后再组装。檐沟一定要按先底边后侧边的顺序铆接，这样较美观。2.安装准备(1)安装工具冲击钻及钻头(8mm)、手电钻及麻花钻头(4.5mm)、切割机、小钢锯、钢锯条、拉铆枪、拉铆钉(3.5mm)长嘴钳子、铁皮剪刀、线坠。(2)安装条件1) 屋面瓦铺装和檐涂料涂刷完毕，脚手架拆除前安装檐沟。2)为防止尿檐，应在泛水板安装完毕后，再进行檐沟的安装。(3)檐沟安装1)确定落水管位置、测量檐长度1 根据建筑设计、建筑外立面...
