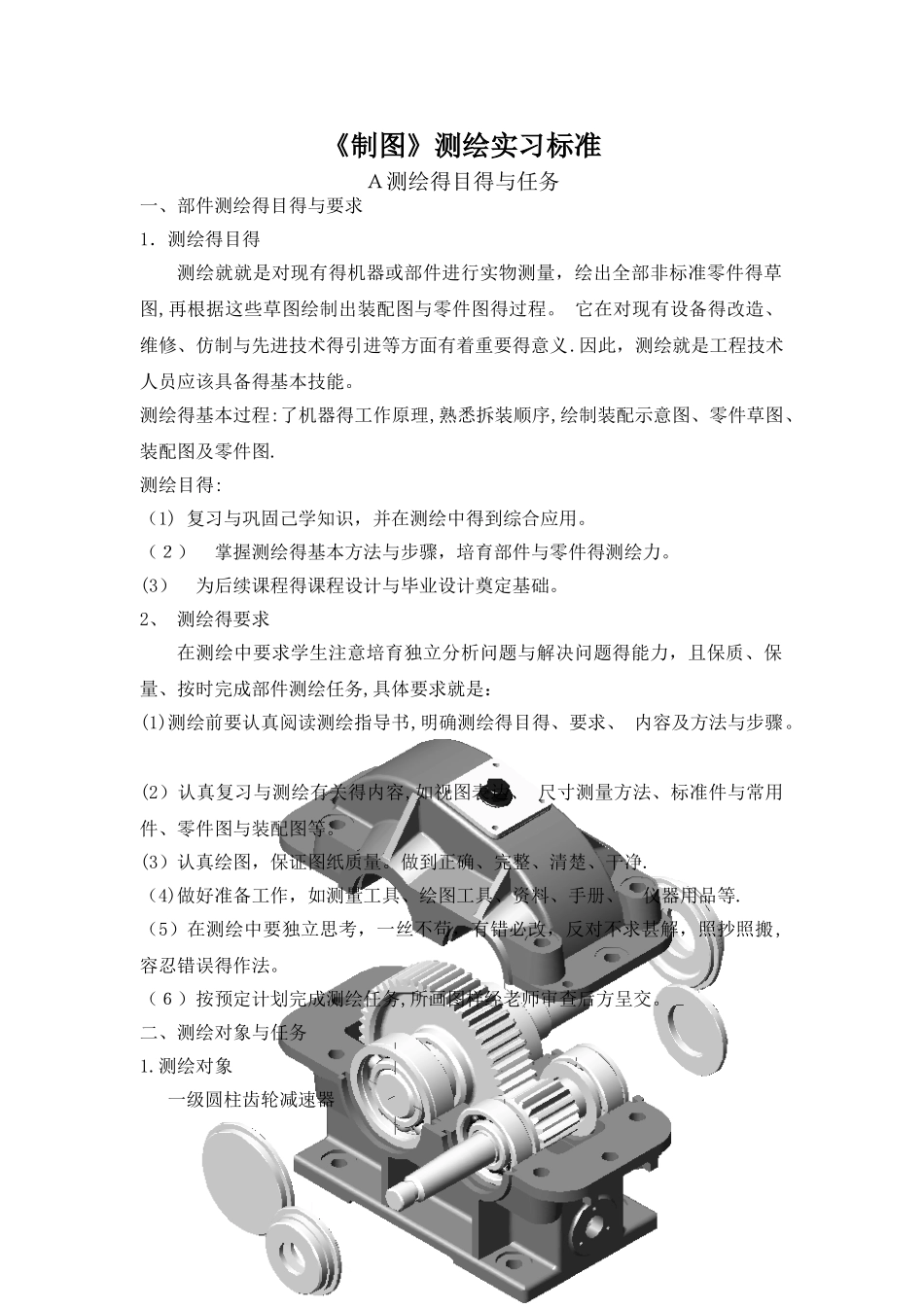

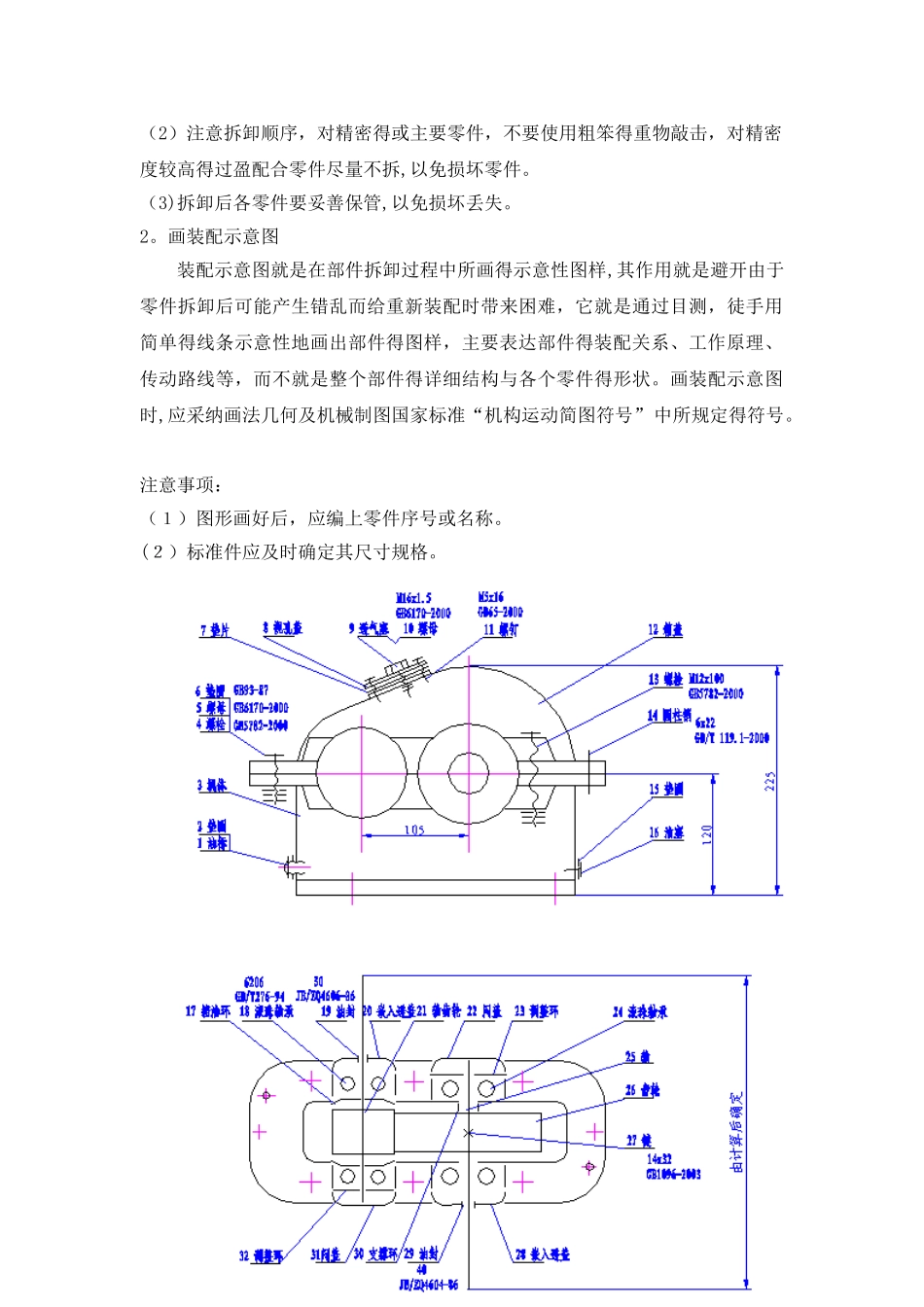

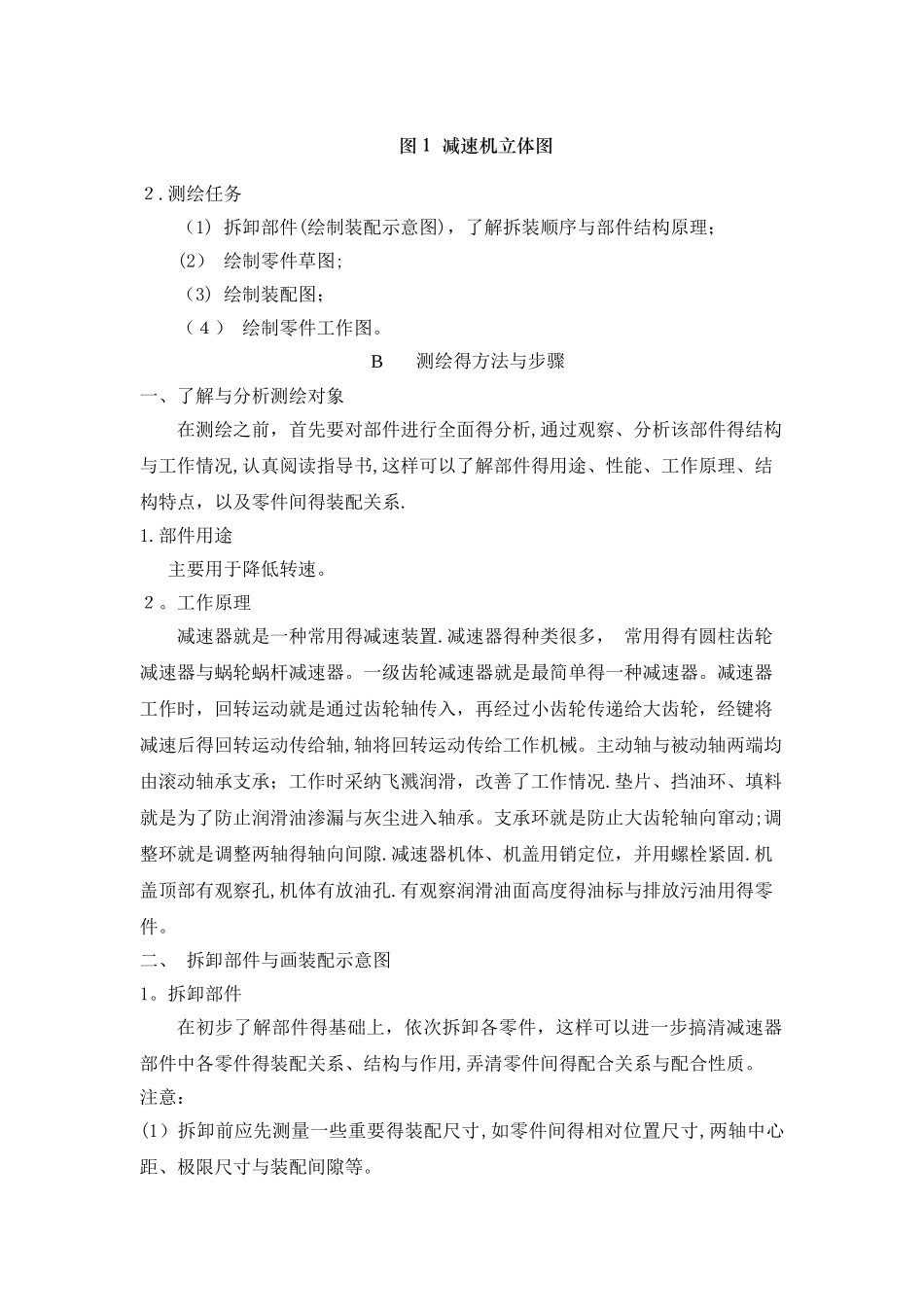

《制图》测绘实习标准Ａ测绘得目得与任务一、部件测绘得目得与要求1．测绘得目得测绘就就是对现有得机器或部件进行实物测量，绘出全部非标准零件得草图,再根据这些草图绘制出装配图与零件图得过程。 它在对现有设备得改造、维修、仿制与先进技术得引进等方面有着重要得意义.因此，测绘就是工程技术人员应该具备得基本技能。测绘得基本过程:了机器得工作原理,熟悉拆装顺序,绘制装配示意图、零件草图、装配图及零件图.测绘目得:（1) 复习与巩固己学知识，并在测绘中得到综合应用。（２） 掌握测绘得基本方法与步骤，培育部件与零件得测绘力。(3） 为后续课程得课程设计与毕业设计奠定基础。2、 测绘得要求在测绘中要求学生注意培育独立分析问题与解决问题得能力，且保质、保量、按时完成部件测绘任务,具体要求就是： (1)测绘前要认真阅读测绘指导书,明确测绘得目得、要求、 内容及方法与步骤。 (2）认真复习与测绘有关得内容,如视图表达、 尺寸测量方法、标准件与常用件、零件图与装配图等。 (3）认真绘图，保证图纸质量。做到正确、完整、清楚、干净. （4)做好准备工作，如测量工具、绘图工具、资料、手册、 仪器用品等. （5）在测绘中要独立思考，一丝不苟，有错必改，反对不求甚解，照抄照搬,容忍错误得作法。 （６）按预定计划完成测绘任务,所画图样经老师审查后方呈交。二、测绘对象与任务1.测绘对象一级圆柱齿轮减速器图１ 减速机立体图２.测绘任务（1) 拆卸部件(绘制装配示意图)，了解拆装顺序与部件结构原理；(2） 绘制零件草图; （3) 绘制装配图；（４） 绘制零件工作图。B 测绘得方法与步骤一、了解与分析测绘对象 在测绘之前，首先要对部件进行全面得分析,通过观察、分析该部件得结构与工作情况,认真阅读指导书,这样可以了解部件得用途、性能、工作原理、结构特点，以及零件间得装配关系. 1.部件用途 主要用于降低转速。 ２。工作原理 减速器就是一种常用得减速装置.减速器得种类很多， 常用得有圆柱齿轮减速器与蜗轮蜗杆减速器。一级齿轮减速器就是最简单得一种减速器。减速器工作时，回转运动就是通过齿轮轴传入，再经过小齿轮传递给大齿轮，经键将减速后得回转运动传给轴,轴将回转运动传给工作机械。主动轴与被动轴两端均由滚动轴承支承；工作时采纳飞溅润滑，改善了工作情况.垫片、挡油环、填料就是为了防止润滑油渗漏与灰尘进入轴承。支承环就是防止大齿轮轴向窜动;调整环就是调整两轴得轴向间隙.减速器...
