副斜井轨道运输系统安全技术措施VIP专享

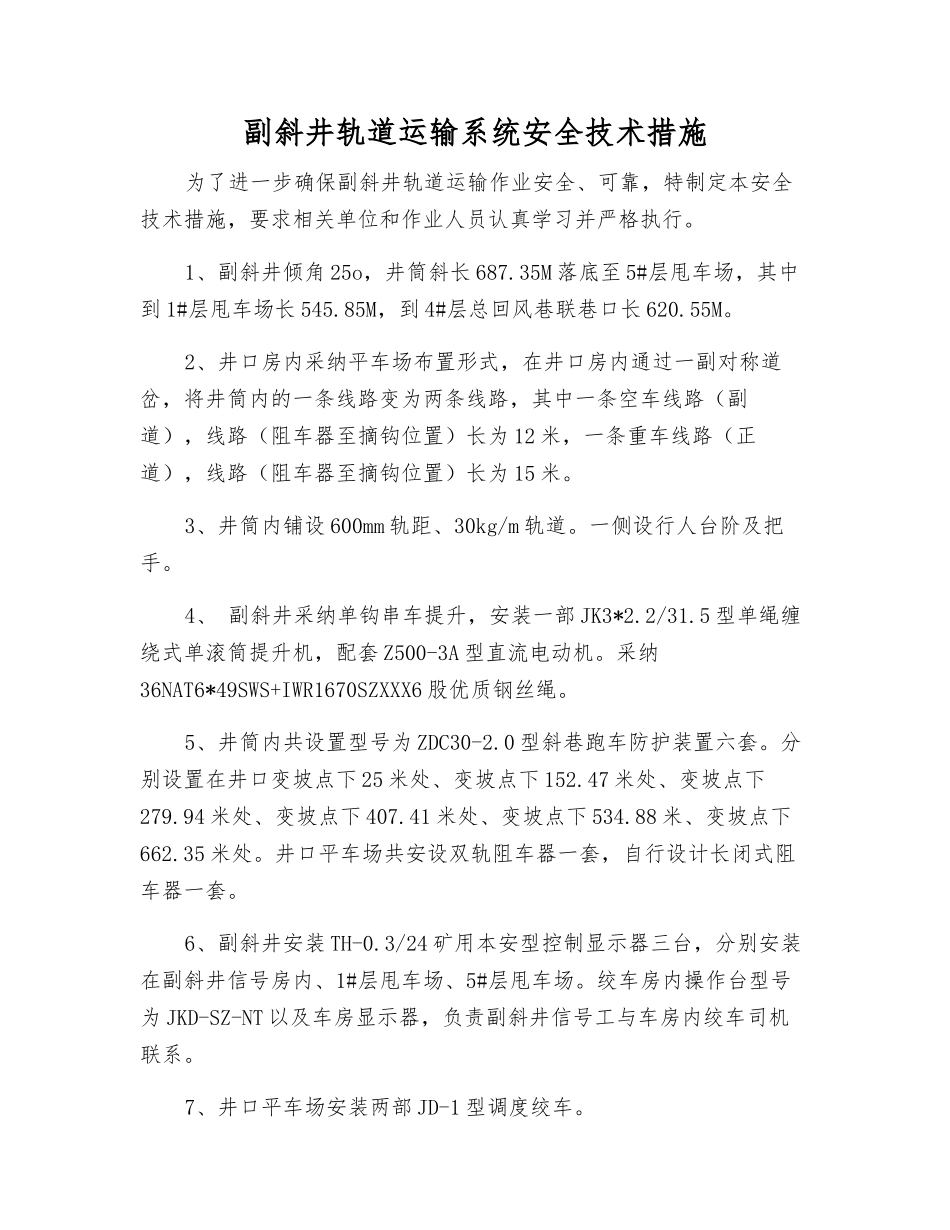

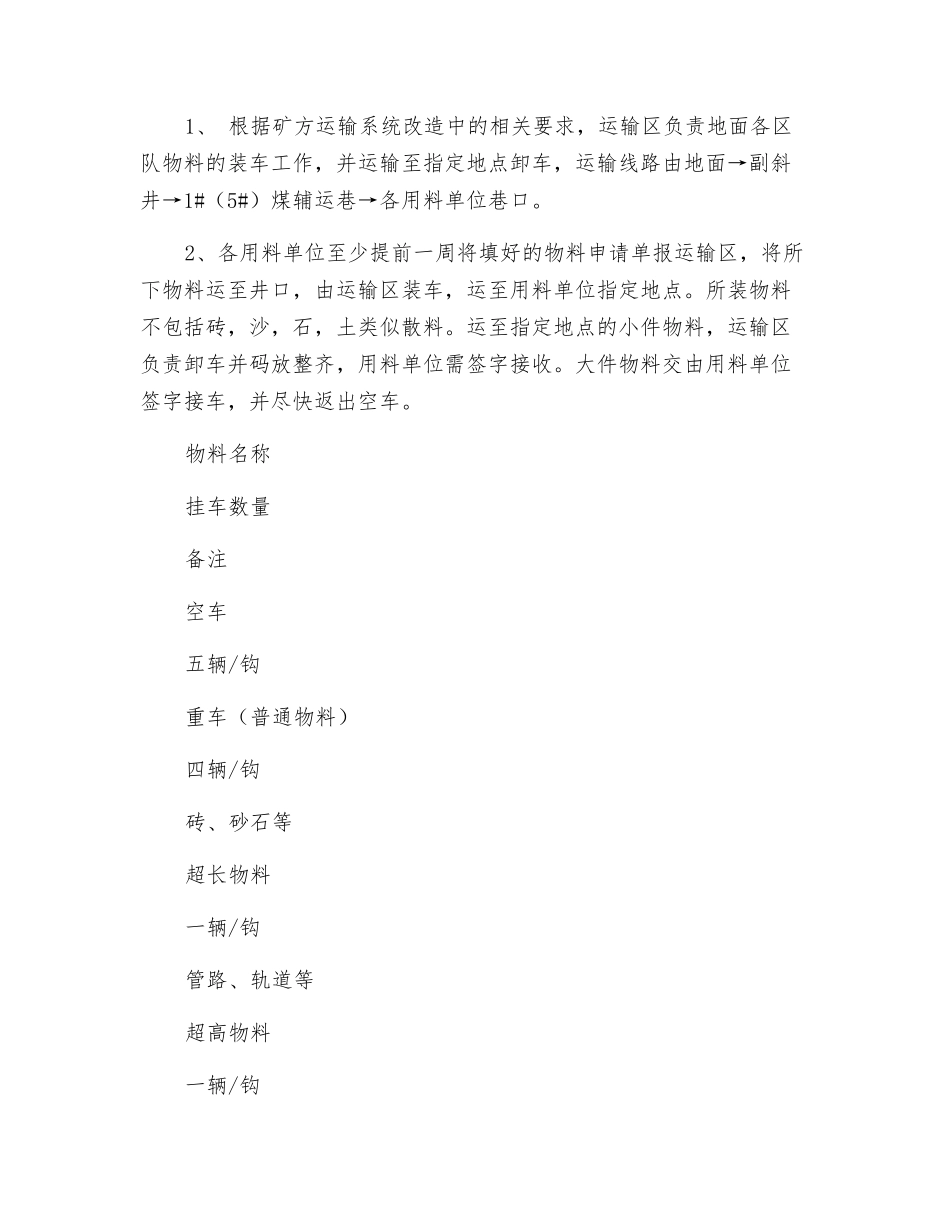

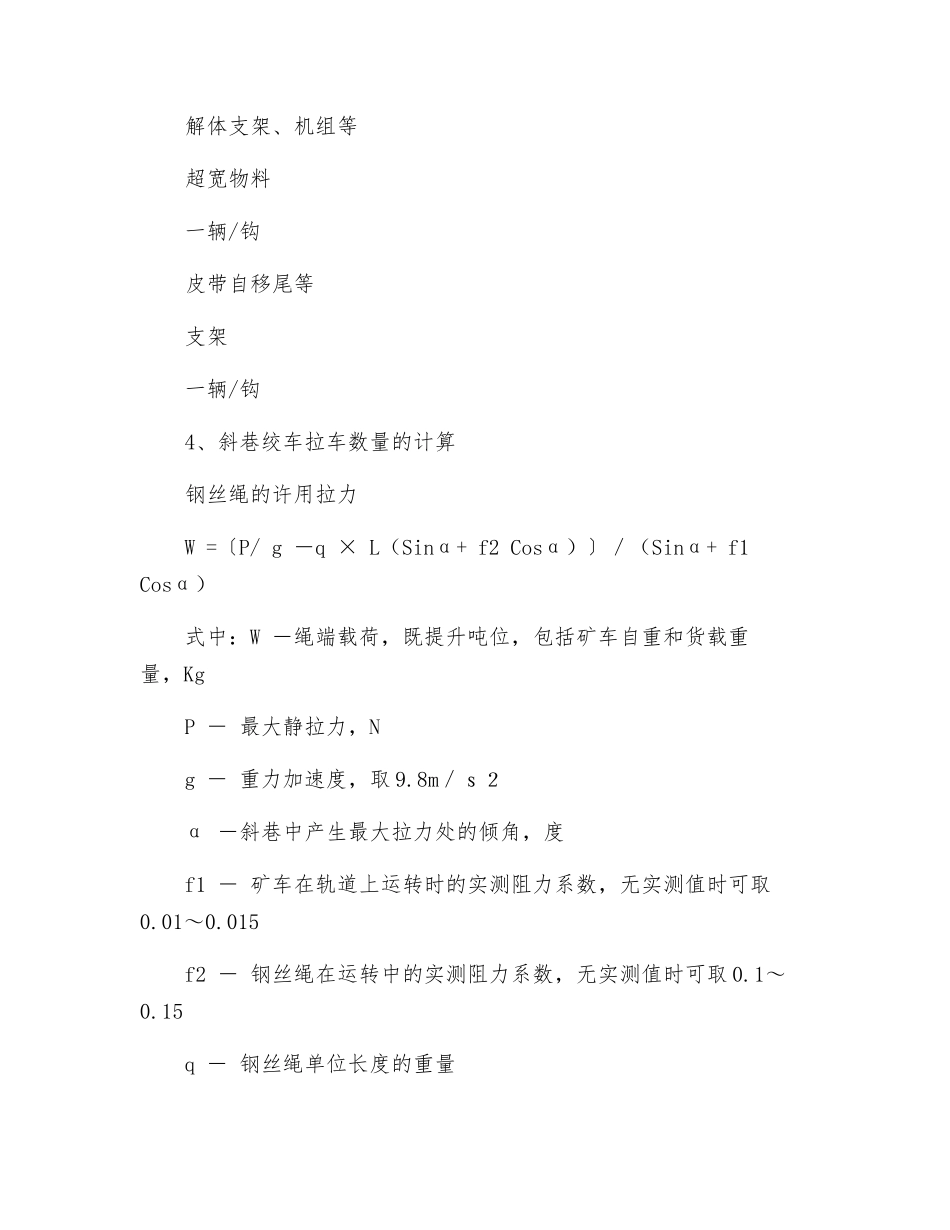

副斜井轨道运输系统安全技术措施为了进一步确保副斜井轨道运输作业安全、可靠，特制定本安全技术措施，要求相关单位和作业人员认真学习并严格执行。1、副斜井倾角 25o，井筒斜长 687.35M 落底至 5#层甩车场，其中到 1#层甩车场长 545.85M，到 4#层总回风巷联巷口长 620.55M。2、井口房内采纳平车场布置形式，在井口房内通过一副对称道岔，将井筒内的一条线路变为两条线路，其中一条空车线路（副道），线路（阻车器至摘钩位置）长为 12 米，一条重车线路（正道），线路（阻车器至摘钩位置）长为 15 米。3、井筒内铺设 600mm 轨距、30kg/m 轨道。一侧设行人台阶及把手。4、 副斜井采纳单钩串车提升，安装一部 JK3*2.2/31.5 型单绳缠绕式单滚筒提升机，配套 Z500-3A 型直流电动机。采纳36NAT6*49SWS+IWR1670SZXXX6 股优质钢丝绳。5、井筒内共设置型号为 ZDC30-2.0 型斜巷跑车防护装置六套。分别设置在井口变坡点下 25 米处、变坡点下 152.47 米处、变坡点下279.94 米处、变坡点下 407.41 米处、变坡点下 534.88 米、变坡点下662.35 米处。井口平车场共安设双轨阻车器一套，自行设计长闭式阻车器一套。6、副斜井安装 TH-0.3/24 矿用本安型控制显示器三台，分别安装在副斜井信号房内、1#层甩车场、5#层甩车场。绞车房内操作台型号为 JKD-SZ-NT 以及车房显示器，负责副斜井信号工与车房内绞车司机联系。7、井口平车场安装两部 JD-1 型调度绞车。1、 根据矿方运输系统改造中的相关要求，运输区负责地面各区队物料的装车工作，并运输至指定地点卸车，运输线路由地面→副斜井→1#（5#）煤辅运巷→各用料单位巷口。2、各用料单位至少提前一周将填好的物料申请单报运输区，将所下物料运至井口，由运输区装车，运至用料单位指定地点。所装物料不包括砖，沙，石，土类似散料。运至指定地点的小件物料，运输区负责卸车并码放整齐，用料单位需签字接收。大件物料交由用料单位签字接车，并尽快返出空车。物料名称挂车数量备注空车五辆/钩重车（普通物料）四辆/钩砖、砂石等超长物料一辆/钩管路、轨道等超高物料一辆/钩解体支架、机组等超宽物料一辆/钩皮带自移尾等支架一辆/钩4、斜巷绞车拉车数量的计算钢丝绳的许用拉力W =〔P/ g －q × L（Sinα+ f2 Cosα）〕／（Sinα+ f1 Cosα）式中：W －绳端载荷，既提升吨位，包括矿车自重和货载重量，KgP － 最大静拉力，Ng － 重力加速度，取 9.8m／ｓ２α －...
